Transport zboża i wyposażenie dodatkowe

Transport zboża i wyposażenie dodatkowe

  • Kategoria:Transport zboża i wyposażenie dodatkowe
    • Cennik

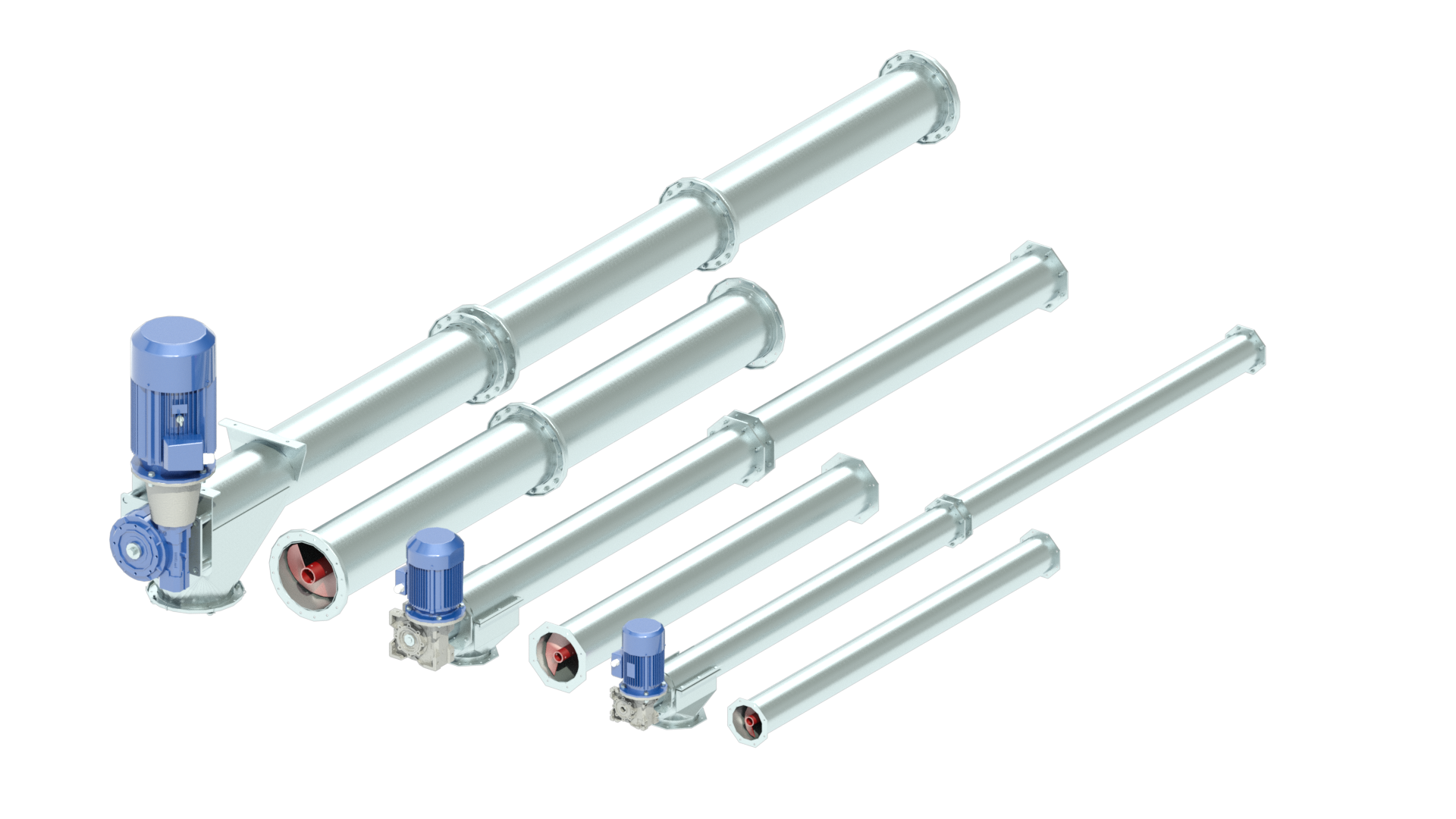

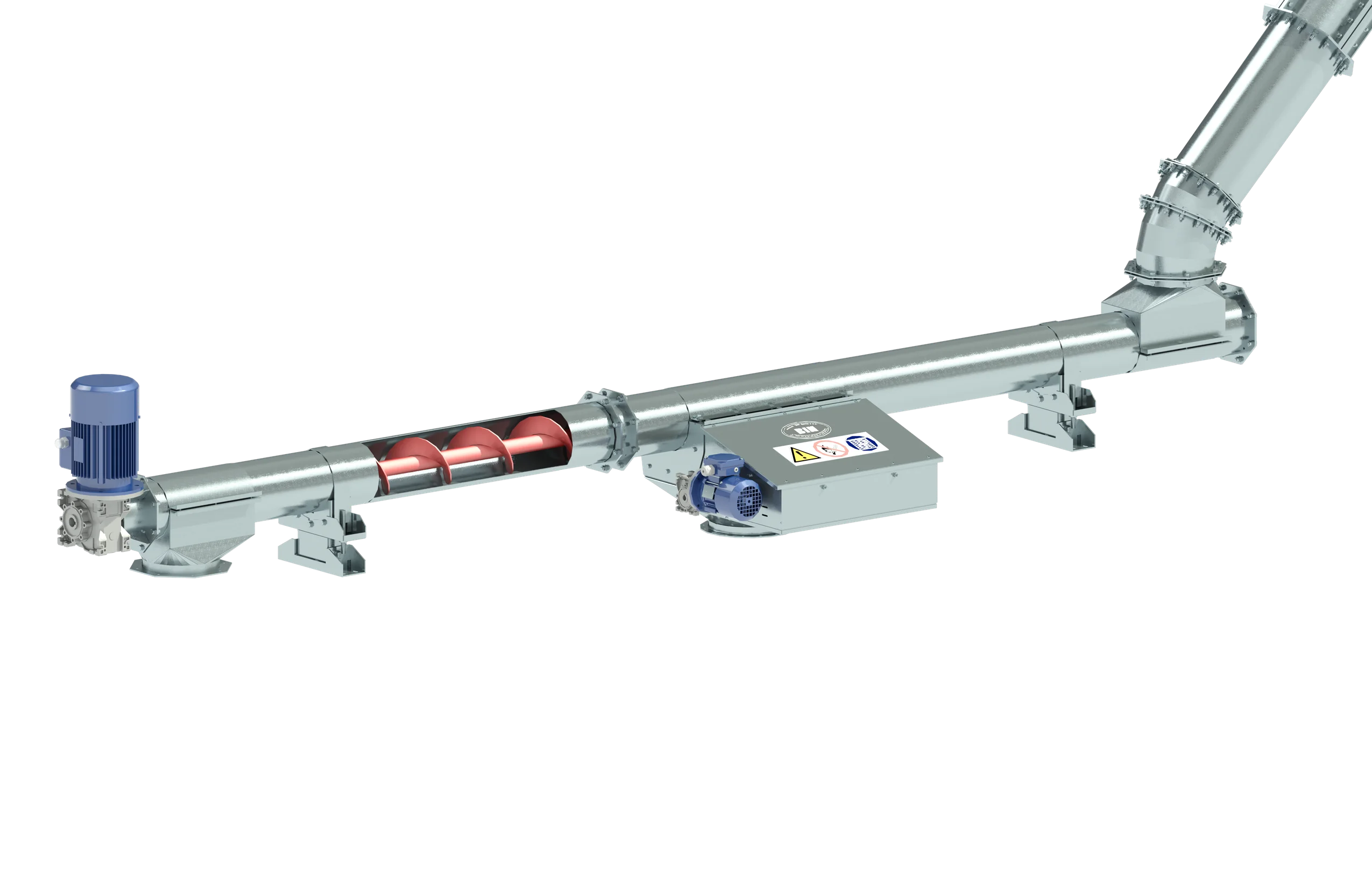

    Przenośniki ślimakowe

    Przenośniki ślimakowe są przeznaczone do transportu ziarna zbóż, kukurydzy i nasion roślin oleistych.
    Mają budowę modułową, co bardzo ułatwia konfigurację przenośnika w urządzenie dostosowane do potrzeb użytkownika.
    Mogą odbierać materiał transportowany spod lejów zasypowych, zasobników rozładowczych zbiorników lub przenośników i przemieszczać go do innych zbiorników lub przenośników.
    W szczególności nadają się do transportu ziarna z i do silosów produkcji BIN oraz przemieszczania go między silosami, a także do transportu ziarna od kosza przyjęciowego do przenośnika kubełkowego.
    Oferowane przenośniki nie posiadają gotowej instalacji elektrycznej, a jedynie niektóre podzespoły. Przed zamówieniem przenośnika należy szczegółowo zapoznac się z jego instrukcją obsługi.

    Podczas projektowania systemu przenośników i pracy z nimi należy uwzględnić, że wydajność tych urządzeń zależy między innymi od:

    - rodzaju transportowanego materiału

    - kąta nachylenia przenośnika

    - wilgotności transportowanego materiału

    - stopnia zanieczyszczenia transportowanego materiału

    - stopnia napełnienia przenośnika materiałem

    W związku z tym wartości przedstawione w tabelach dotyczących wydajności urządzeń należy traktować jako orientacyjne i ogólne wytyczne do zaprojektowania systemu przenośników.

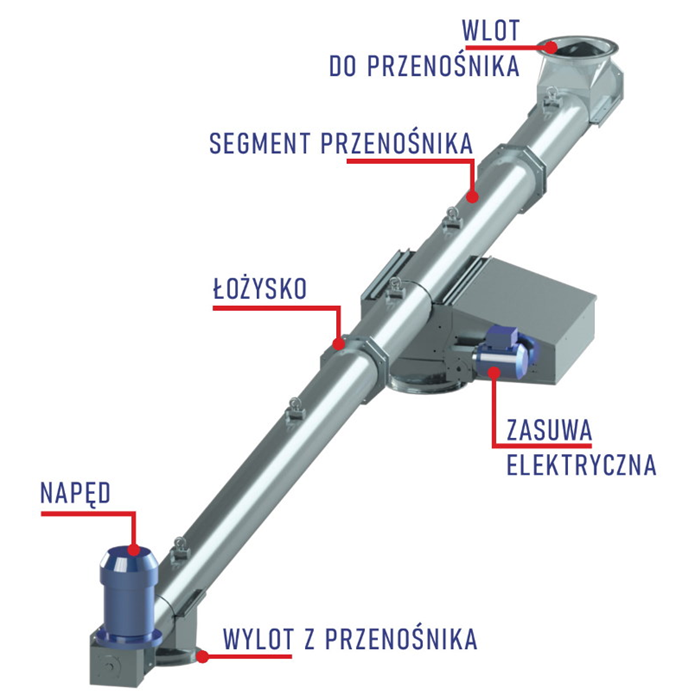

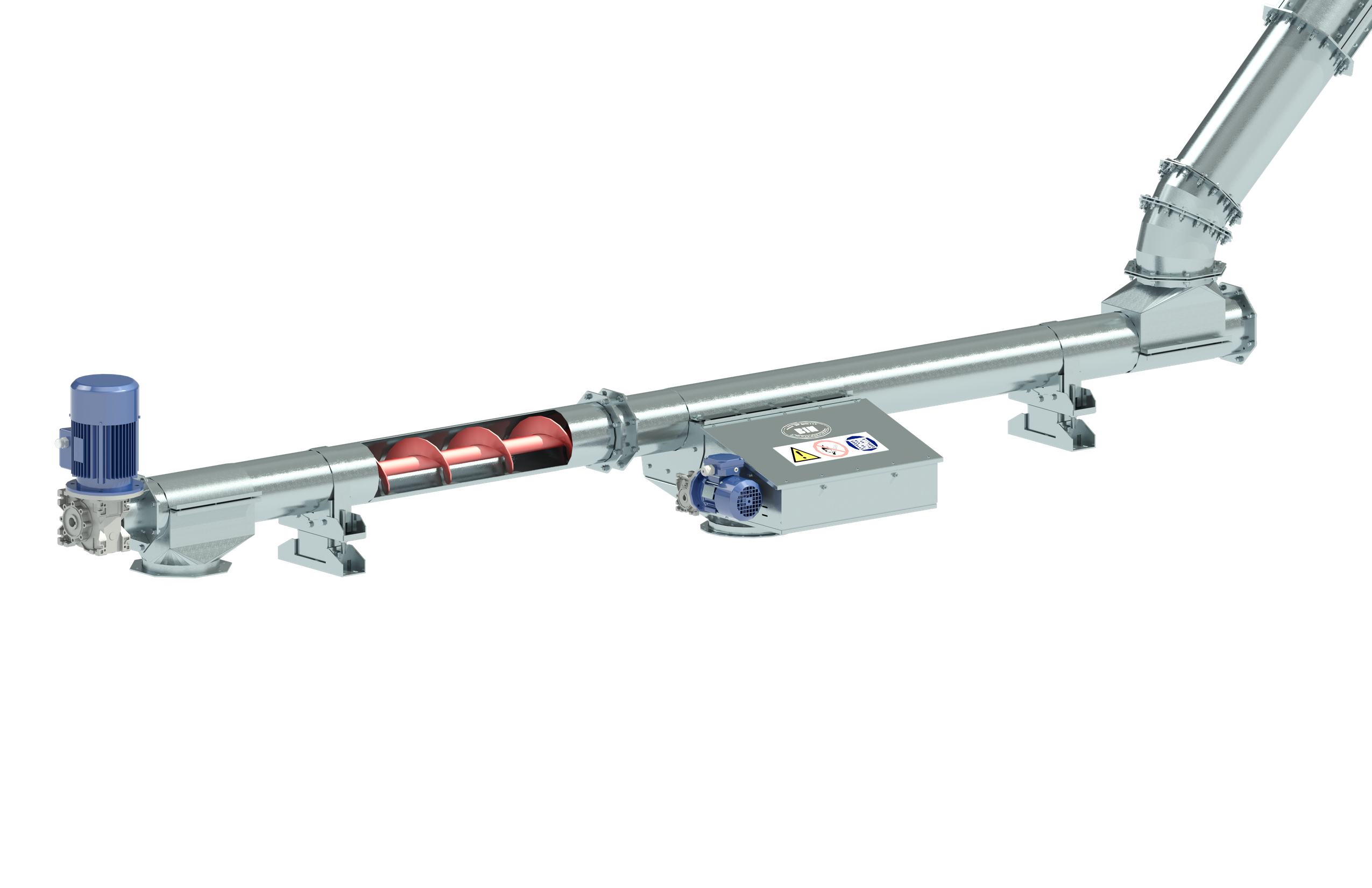

    PS 160

    Długość od 1m do 9m co 0,5m
    Wydajność nominalna 28 ton/godz.
    Producent dopuszcza możliwość pracy tych urządzeń w poziomie.
    Przenośniki muszą być zamontowane na stabilnej podstawie, a odległość między podporami przenośnika nie powinna przekraczać 3m. Taki sposób montażu zapobiega nieprzewidzianemu przemieszczaniu się przenośnika i drganiom

    Elementy przenośnika PS160:

    - napędy o mocy 1,5kW lub 3kW

    - segmenty (przedłużki) o długościach 1m, 1,5m, 2m, 2,5m i 3m

    - łożysko pośrednie mocowane między segmentami

    - przewód smarowania łożyska pośredniego – do dostarczania smaru do łożysk, gdy dostęp do nich jest utrudniony np. w przenośniku podpodłogowym

    - wlot/wylot do wysypanie ziarna z przenośnika montowany w dowolnym miejscu na segmencie przenośnika

    - zasuwa wlotu przenośnika sterowana ręcznie lub elektrycznie

    - przedłużka krzyżowa – można do niej podłączyć dwa przenośniki ślimakowe z boków i rurę spadową lub przenośnik z góry

    - wlot centralny montowany w środku podłogi silosu (do przenośnika podpodłogowego rozładowczego)

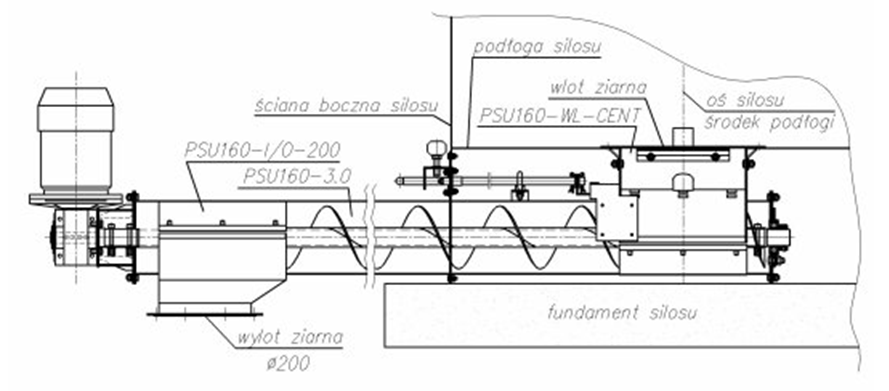

    Sposób montażu PS160 jako przenośnik rozładowczy podpodłogowy w silosie typu BIN:

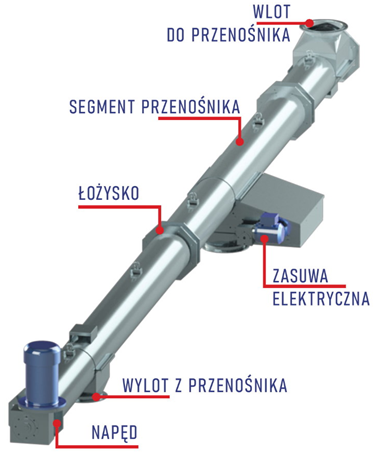

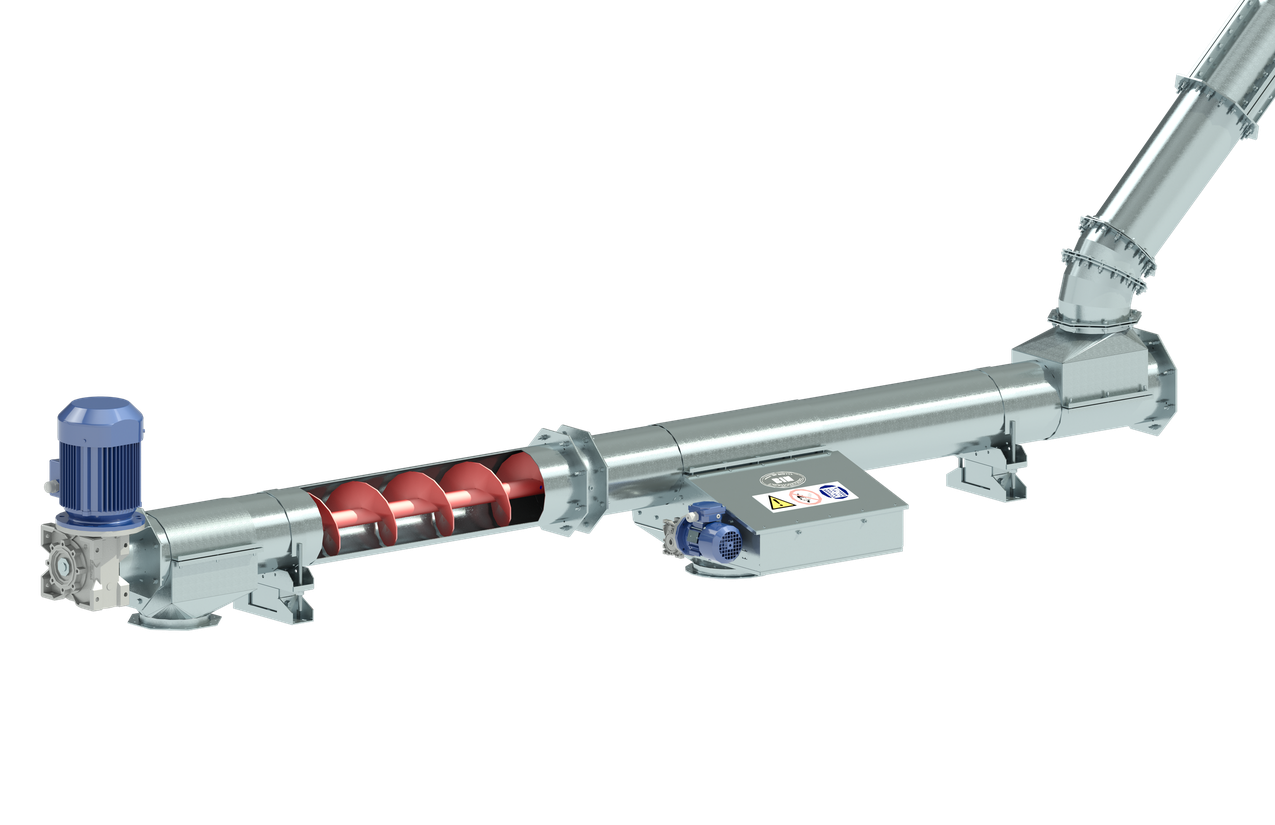

    PS 220

    Długość od 1m do 15m co 0,5m
    Wydajność nominalna 45 ton/godz.
    Producent dopuszcza możliwość pracy tych urządzeń w poziomie i skośnie – maksymalnie pod kątem 25°.
    Przenośniki muszą być zamontowane do podłoża na stabilnej podstawie, a odległość między podporami przenośnika nie powinna przekraczać 4,5m. Taki sposób montażu zapobiega nieprzewidzianemu przemieszczaniu się przenośnika i drganiom.
    Wydajność przenośnika pracującego pod kątem znacznie spada. W takich przypadkach dla zachowania odpowiedniej wydajności należy stosować napędy po obrotach wyjściowych 300 obr./min.

    Elementy przenośnika PS220:

    - napędy o mocy 3kW, 4kW, 6kW lub 7,5kW

    - segmenty (przedłużki) o długościach 1m, 1,5m, 2m, 2,5m i 3m

    - łożysko pośrednie mocowane między segmentami

    - przewód smarowania łożyska pośredniego – do dostarczania smaru do łożysk gdy dostęp do nich jest utrudniony np. w przenośniku podpodłogowym

    - wlot/wylot do wysypanie ziarna z przenośnika montowany w dowolnym miejscu na segmencie przenośnika

    - zasuwa wlotu przenośnika sterowana ręcznie lub elektrycznie

    - wlot centralny montowany w środku podłogi silosu (do przenośnika podpodłogowego rozładowczego)

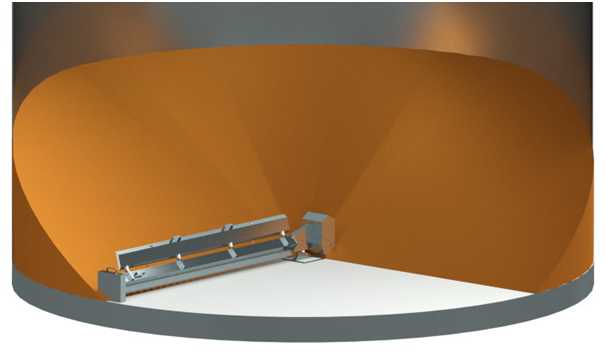

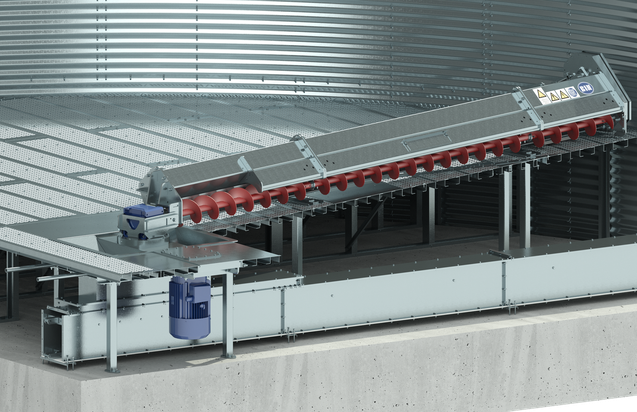

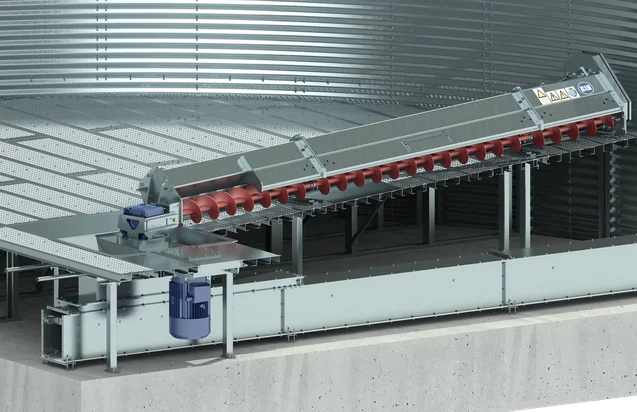

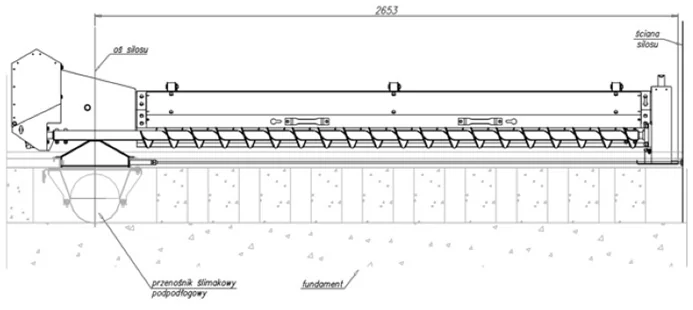

    Przenośniki ślimakowe wewnętrzne

    Przenośniki ślimakowe wewnętrzne umożliwiają rozładunek ziarna, które nie przedostało się do przenośnika podłogowego w sposób grawitacyjny. Zwykle jest to 15-20% ładowności silosu. Przenośnik PSW transportuje ziarno wzdłuż promienia silosu do środka, gdzie znajduje się wlot do przenośnika podłogowego. Jednocześnie przenośnik PSW obraca się wokół osi silosu zgodnie z kierunkiem ruchu wskazówek zegara (patrząc z góry na podłogę). W ten sposób następuje rozładunek pozostałego w silosie ziarna.
    Przenośniki ślimakowe wewnętrzne zawsze współpracują z przenośnikami podłogowymi.

    Typ silosu rodzaj przenośnika
    ślimakowego wewnętrznego    		 wydajność
    BIN 60 PSW60 do 12 ton/godz.
    BIN 100 PSW220-BIN100 do 18 ton/godz.
    BIN 200 PSW220-BIN200 do 18 ton/godz.
    BIN 500 PSW 500 do 24 ton/godz.

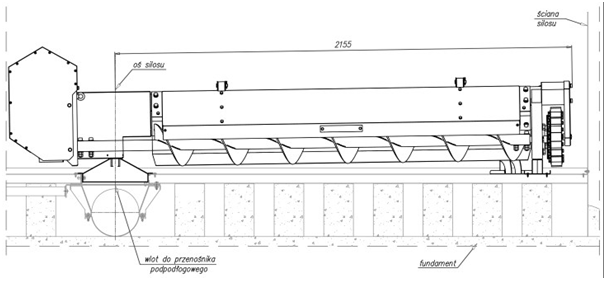

    PSW60

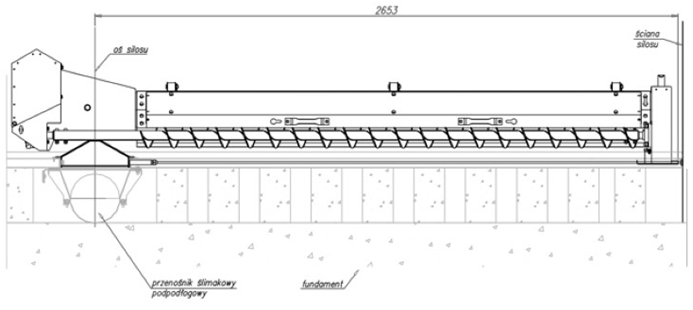

    PSW220 BIN100

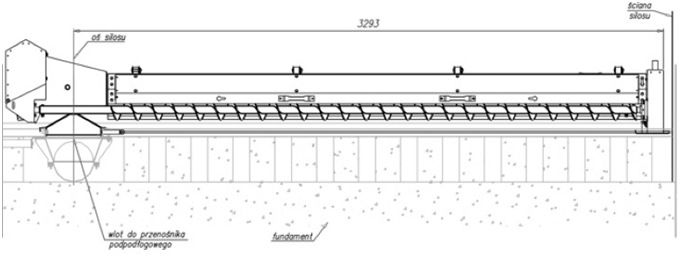

    PSW220 BIN200

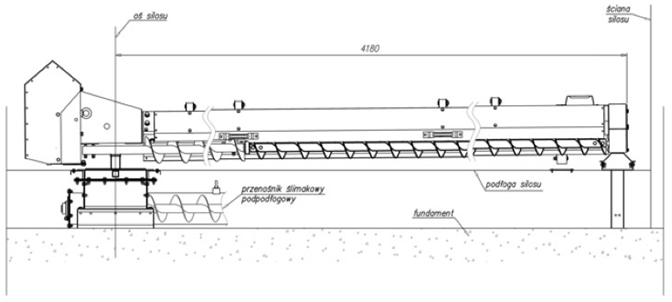

    PSW500

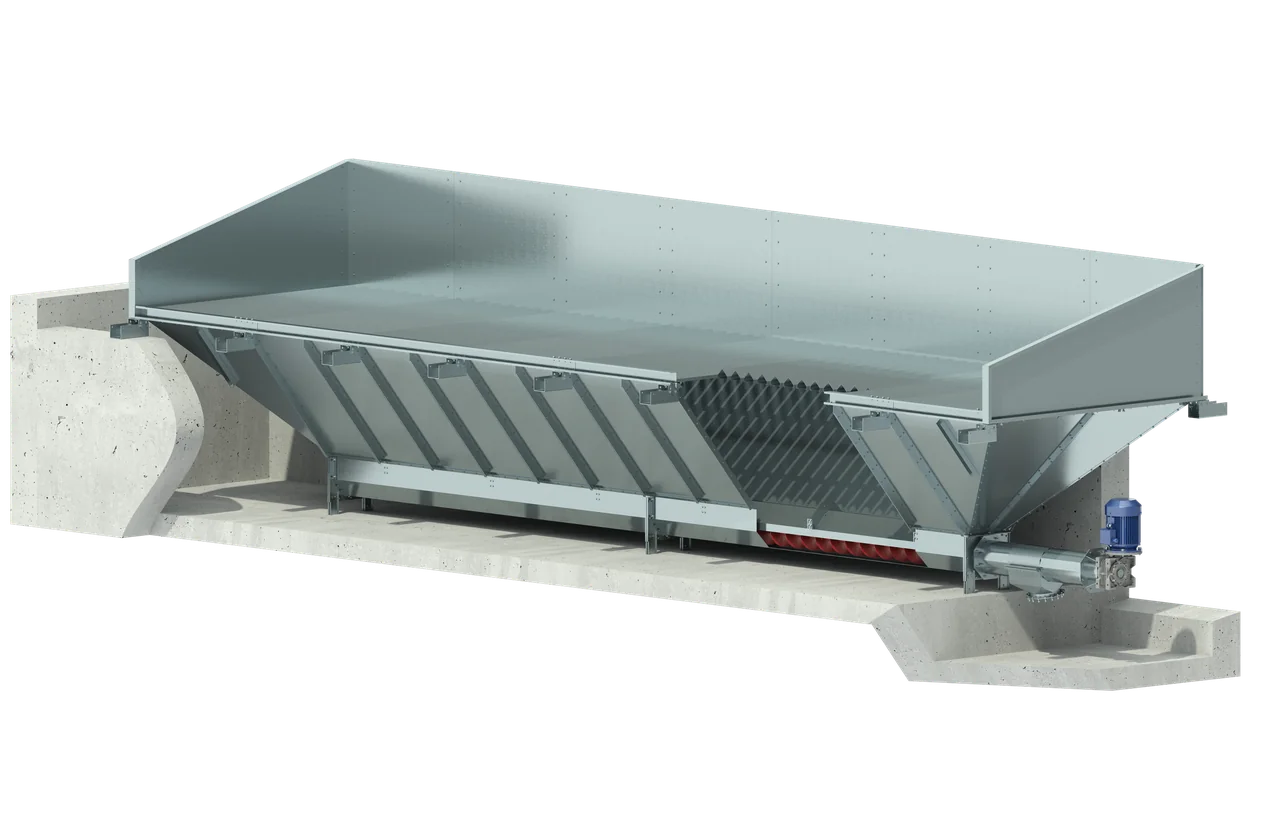

    Kosz przyjęciowy ślimakowy PS220-KPA

    Kosz przyjęciowy jest podstawowym urządzeniem służącym do budowy punktu rozładowczego ziarna zbóż, kukurydzy i nasion roślin oleistych. Przeznaczony jest do rozładunku materiału z rolniczych przyczep transportowych oraz skrzyń ładunkowych samochodów ciężarowych. Umożliwia transport materiału, za pomocą przenośników ślimakowych, kubełkowych itp, do magazynów, silosów lub innych miejsc przechowywania ziarna i nasion.
    W szczególności nadają się do budowy punktów rozładowczych dla silosów produkcji BIN.

    Dostępne są następujące modele koszy przyjęciowych typu PS220-KPA:

    - PS220-KPA-5M - kosz przyjęciowy o długości 5m

    - PS220-KPA-6M - kosz przyjęciowy o długości 6m

    - PS220-KPA-8M - kosz przyjęciowy o długości 8m

    - PS220-KPA-9M - kosz przyjęciowy o długości 9m

    Każdy kosz przyjęciowy należy wyposażyć w jedną z przedłużek oraz odpowiedni napęd typu PS220, umożliwiający przeniesienie i rozładunek ziarna z kosza do urządzeń współpracujących:

    - PS220-P1.0, PS220-P1.5, PS220-P2.5, PS220-P3.0 – przedłużki przenośników ślimakowych

    - PS220-N3/200, PS220-N4/200, PS220-N6/300, PS220-N7.5/200, PS220-N7.5/300 – napędy przenośników ślimakowych

    W celu właściwego montażu kosza przyjęciowego należy skorzystać z odpowiednich zespołów typu PS220:

    - PSU220-I/O-200 – rozładunek/załadunek przenośników ślimakowych PS220

    - MOCRUR200 – mocowanie rur przenośników ślimakowych

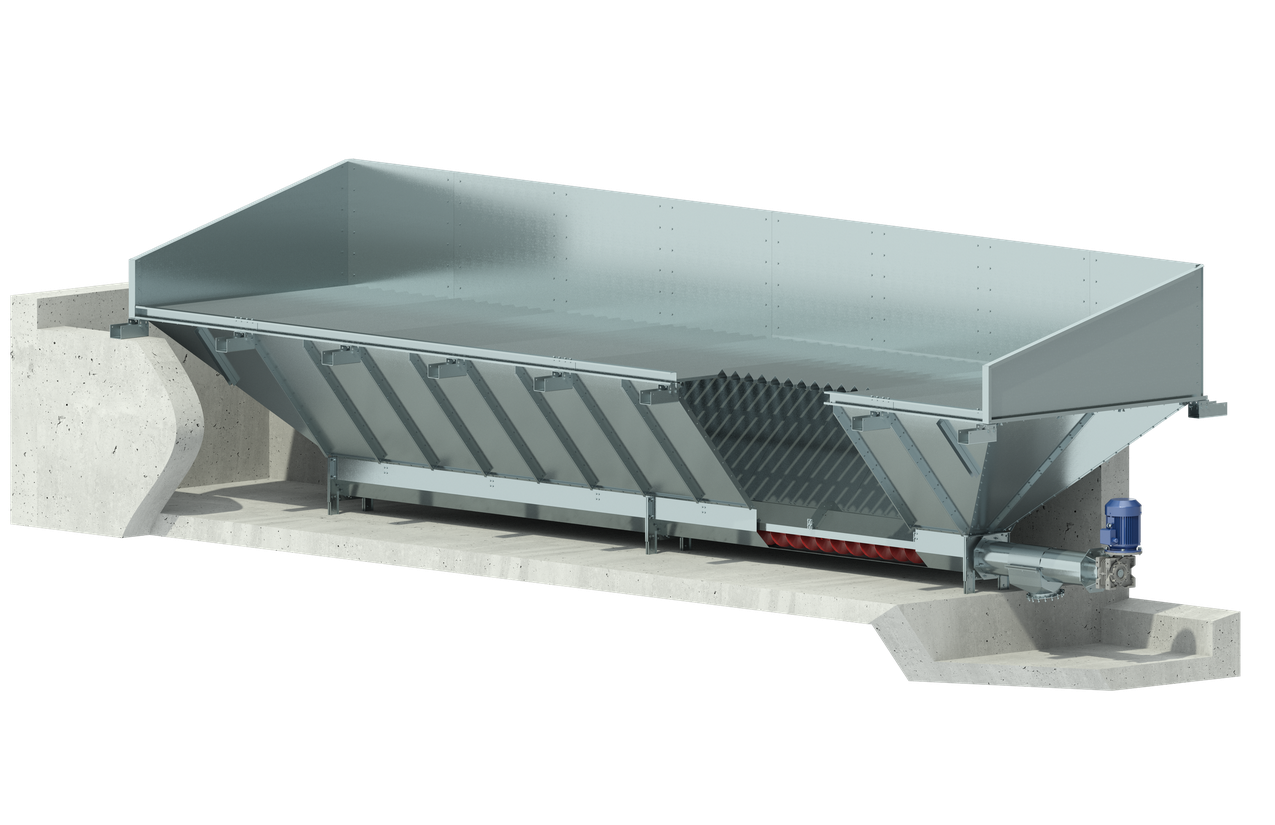

    Budowa kosza przyjęciowego typu PS220-KPA

    a) PRZENOŚNIK KOSZA PRZYJĘCIOWEGO

    b) KORPUS KOSZA PRZYJĘCIOWEGO

    c) PRZENOŚNIK ŚLIMAKOWY TYPU PS220

    d) NAPĘD DO PRZENOŚNIKA

    e) FUNDAMENT

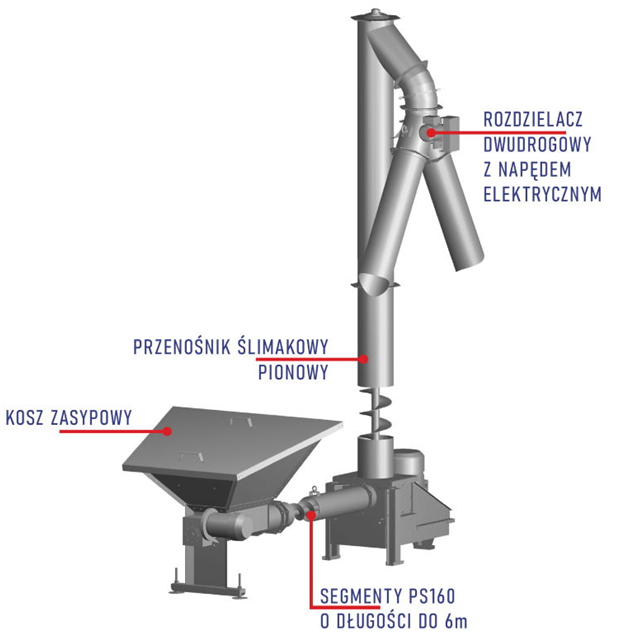

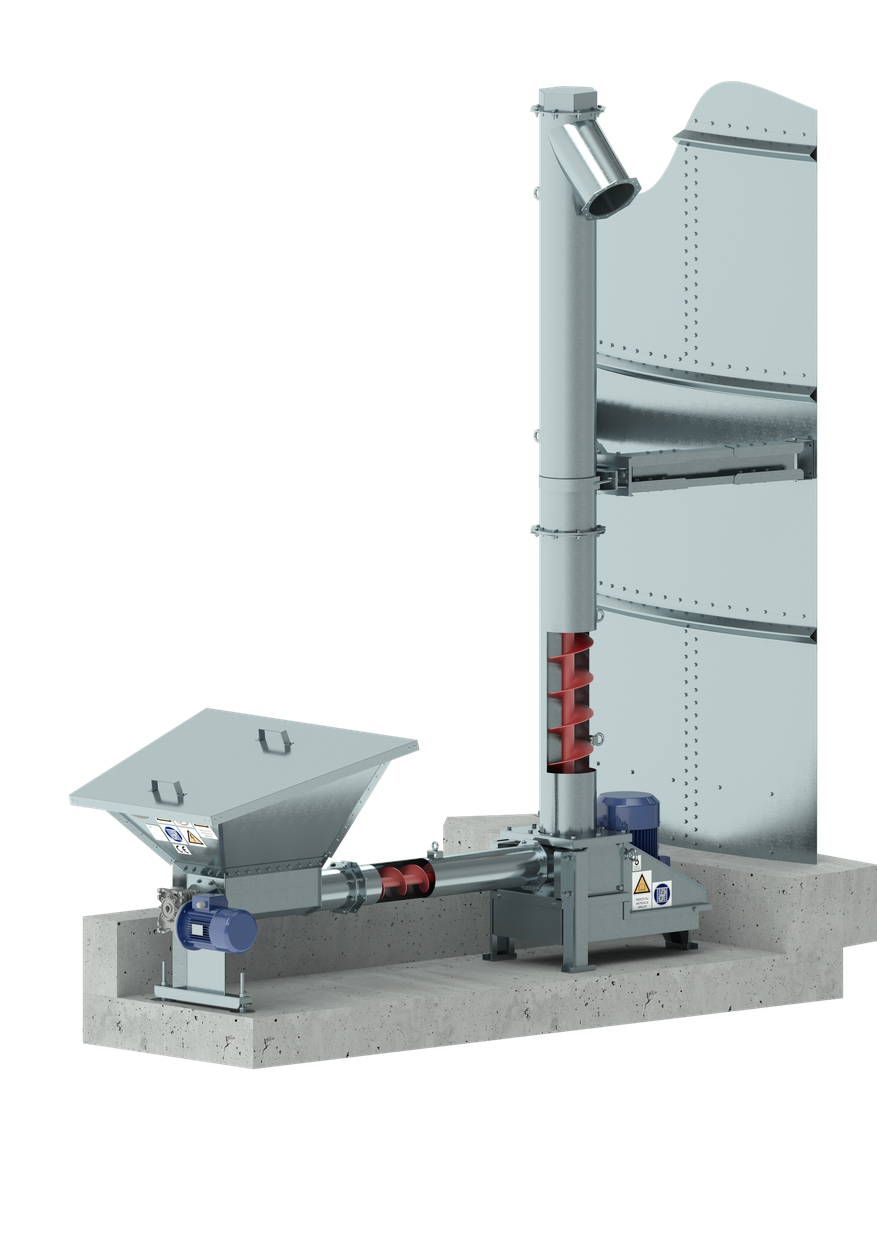

    Przenośniki ślimakowe pionowe PS220-PN

    - Przenośniki ślimakowe pionowe typu PS220-PN to urządzenia stacjonarne przeznaczone do pionowego transportu ziarna zbóż, kukurydzy i nasion roślin oleistych.

    - Umożliwiają przemieszczenie materiału na znaczną wysokość przy niewielkiej powierzchni zabudowy.

    - Są szczególnie przydatne do załadunku i rozładunku silosów zbożowych.

    - Mają wysokość całkowitą do 14,6m, wysokość podnoszenia do 13,8m

    - Mają wydajność nominalną 24t/h.

    Każdy przenośnik składa się z kosza zasypowego i przenośnika pionowego z napędem 7,5kW.
    Kosz zasypowy może być przymocowany bezpośrednio do przenośnika lub odsunięty za pomocą segmentów przenośnika ślimakowego PS160 o długości 1m, 1,5m, 2m, 2,5m lub 3m (w sumie maksymalnie 6m).
    Przenośnik pionowy ma wysokość 6,6m. Podwyższa się go przedłużkami o długości 2m lub 3m aż do wysokości 14,6m.
    Do wylotu z przenośnika montuje się rozdzielacz i rury spadowe lub przenośnik ślimakowy, który w poziomie transportuje ziarno do silosu.

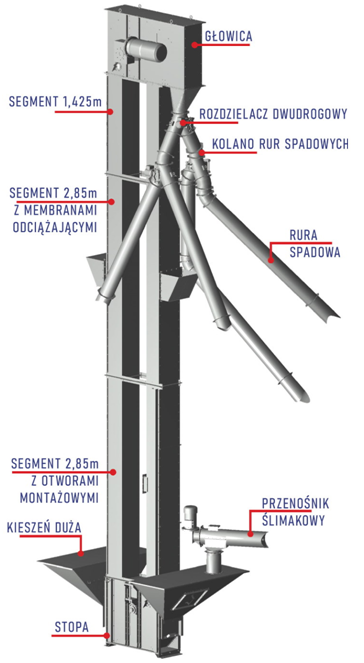

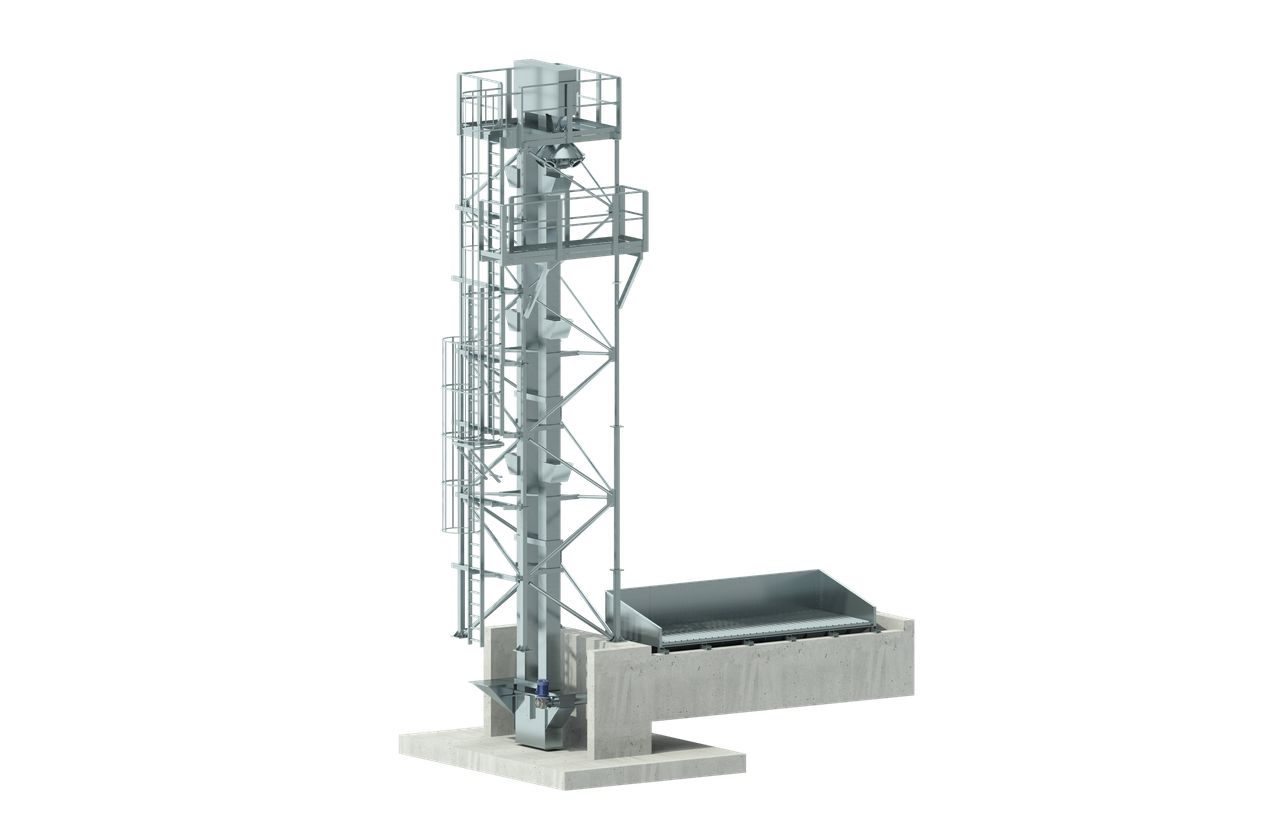

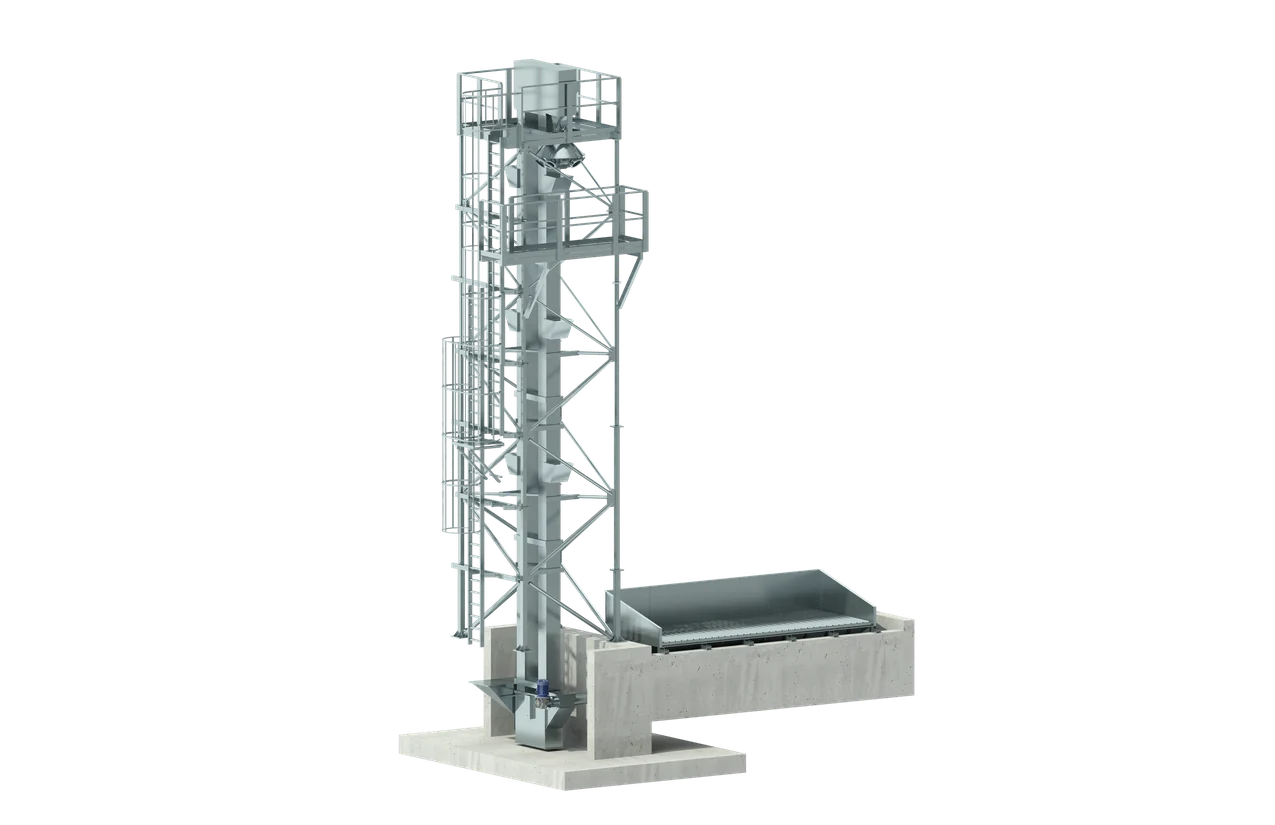

    Przenośniki kubełkowe PK250

    - Przenośniki kubełkowe służą do transportowania w pionie ziarna zbóż, kukurydzy i nasion roślin oleistych na wysokość maksymalną 29,9m.

    - Przenośnik jest wyposażony w reduktor i silnik z hamulcem z możliwością ręcznego odblokowania hamulca.

    - Do stopy przenośnika można przymocować jedną lub dwie kieszenie zasypowe. BIN ma w ofercie trzy wielkości kieszeni:

    - małą na jedną rurę lub przenośnik,

    - specjalną na dwie rury lub przenośniki,

    - dużą na kilka rur lub przenośników.

    - Przenośnik kubełkowy musi być przymocowany do elementów konstrukcyjnych zapewniających jego stateczność. Do wysokich przenośników proponujemy wieże WPK z dwiema platformami do obsługi, do niższych podporę PRS z platformą eksploatacyjną. Po zastosowaniu specjalnych wzmocnień możemy przymocować przenośnik do silosu.

    - Zostały zaprojektowane do pracy z wydajnością nominalną 45t/h.

    - Są wyposażone w czujniki położenia pasa i membrany odciążające.

    - Do wylotu z głowicy przenośnika można zamontować rozdzielacz:

    - dwudrogowy sterowany ręcznie (linkami) lub z napędem elektrycznym,

    - czterodrogowy sterowany ręcznie rurą,

    - sześciodrogowy sterowany ręcznie rurą.

    - Z rozdzielacza można poprowadzić ziarno poziomo przenośnikiem ślimakowym lub zgarniakowym albo grawitacyjnie systemem rur spadowych. System rur spadowych produkowany przez BIN jest oparty na średnicy 200mm. W skład systemu wchodzą:

    - rury spadowe o długości 0,25m, 1m, 1,5m i 2m,

    - kolana 5°, 15° i 30°,

    - hamownik rury spadowej (do spowolnienia prędkości ziarna w rurze),

    - kolektor rur spadowych (do połączenia strumieni ziarna z dwóch rur spadowych w jeden),

    - stężenie rury spadowej (do wzmocnienia rur do 16m między punktami podparcia),

    - łączniki rur spadowych (do podłączenia rury o dopasowanej długości do wlotu centralnego silosu).

    Model
    przenośnika    		 Wysokość
    przenoszenia    		 Moc silnika dla wydajności
    45t/h 60t/h
    PK250-4.3 4,28m 3,0kW 3,0kW
    PK250-5.7 5,70m 3,0kW 3,0kW
    PK250-7.1 7,13m 3,0kW 4,0kW
    PK250-8.6 8,55m 5,5kW 4,0kW
    PK250-10.0 9,98m 5,5kW 5,5kW
    PK250-11.4 11,40m 5,5kW 5,5kW
    PK250-12.8 12,83m 5,5kW 5,5kW
    PK250-14.3 14,25m 5,5kW 5,5kW
    PK250-15.7 15,68m 5,5kW 7,5kW
    PK250-17.7 17,10m 5,5kW 7,5kW
    PK250-18.6 18,53m 5,5kW 7,5kW
    PK250-20.0 19,95m 5,5kW 7,5kW
    PK250-21.4 21,38m 7,5kW 9,2kW
    PK250-22.8 22,80m 7,5kW 9,2kW
    PK250-24.2 24,23m 7,5kW 9,2kW
    PK250-25.6 25,65m 7,5kW 9,2kW
    PK250-27.1 27,08m 11,0kW 11,0kW
    PK250-28.5 28,50m 11,0kW 11,0kW
    PK250-29.9 29,93m 11,0kW 11,0kW

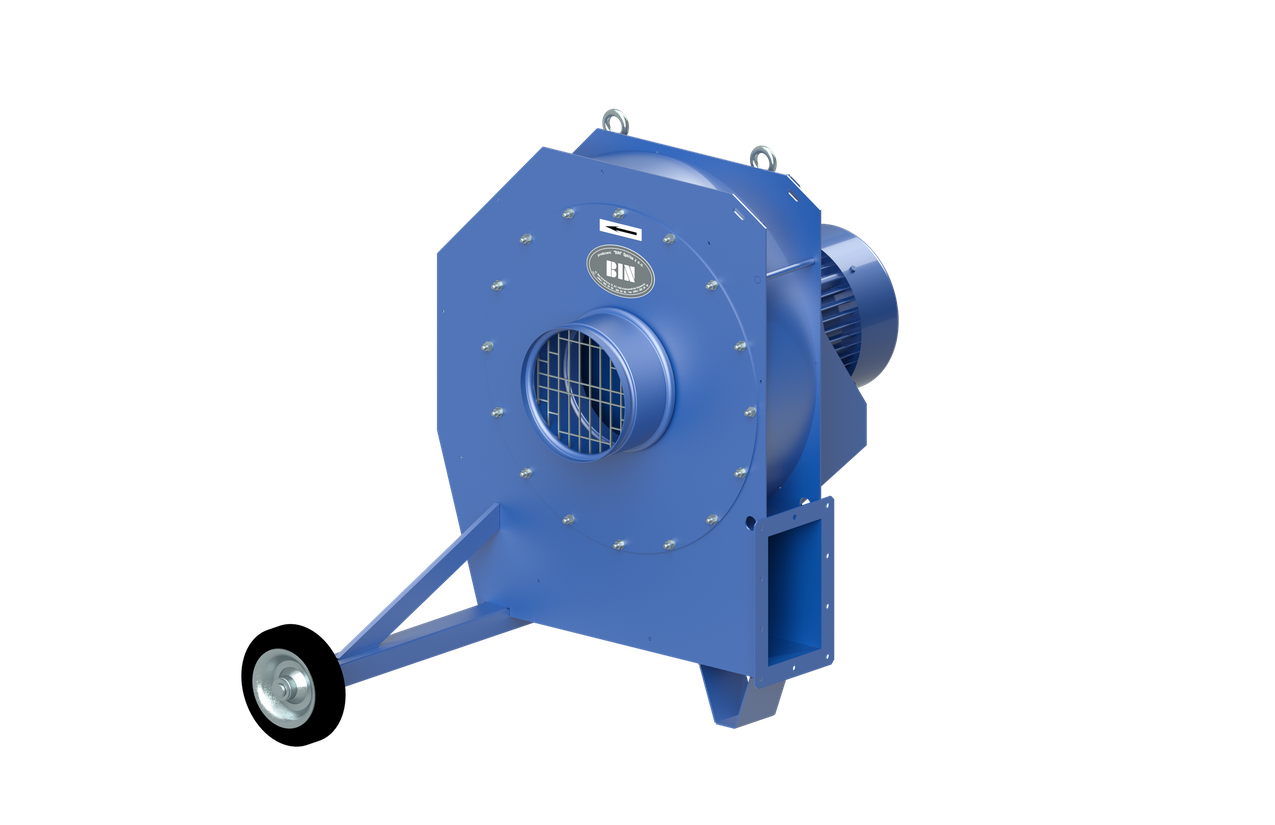

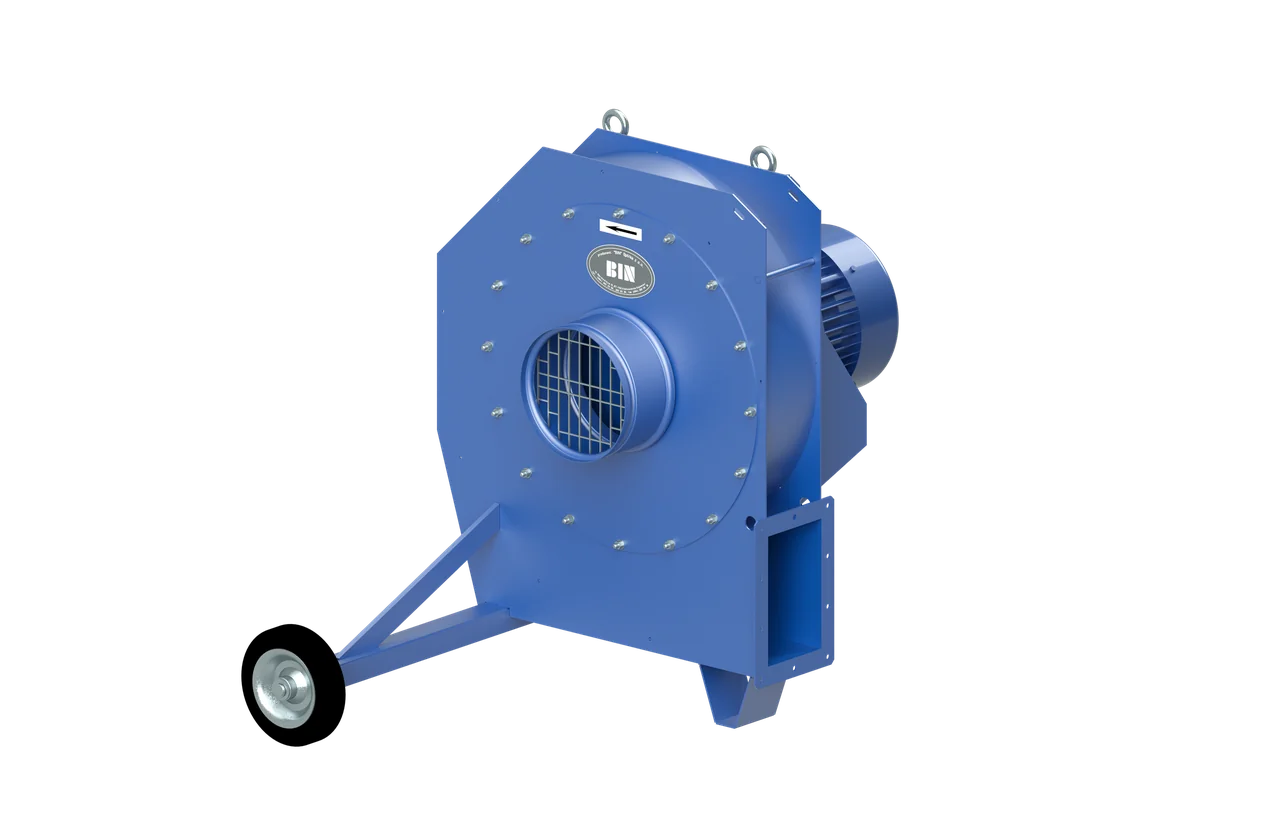

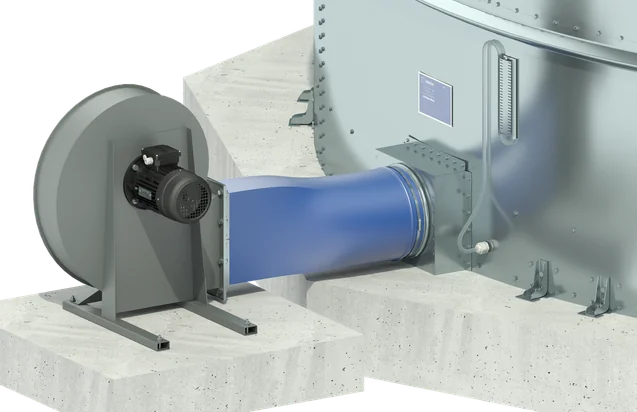

    Wentylator PPZ-7,5-WNT

    Aktywna wentylacja ziarna polega na przetłaczaniu przez warstwę ziarna znacznych ilości powietrza. Zabieg ten, prowadzony w odpowiednich warunkach atmosferycznych, powoduje schłodzenie oraz dosuszenie ziarna składowanego w silosie. Konstrukcja oraz parametry wentylatora PPZ-7.5-WNT są dostosowane do współpracy z typami silosów od BIN10 do BIN200. Wentylator wyposażony w koła jezdne może być z łatwością stosowany do obsługi kilku silosów.
    Zabiegi wentylacji ziarna należy prowadzić przez cały czas jego magazynowania. Należy zadbać o to, aby przepływające powietrze miało jak najniższą wilgotność względną. Powietrze takie ma wówczas dużą zdolność wchłaniania wilgoci od ziarna. W przypadku wysokiej wilgotności względnej powietrza zaleca się zastosowanie elektrycznej nagrzewnicy powietrza typu NG-310.

    Moc silnika 7,5kW
    Napięcie znamionowe 3~400V
    Częstotliwość 50Hz
    Obroty silnika 2920 obr/min
    Stopień ochrony IP54
    Wydatek wentylatora max. 2,5m3/s
    Spręż wentylatora max. 3200Pa
    Masa wentylatora 140kg

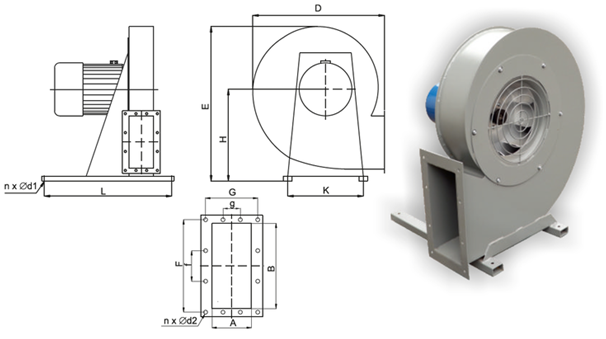

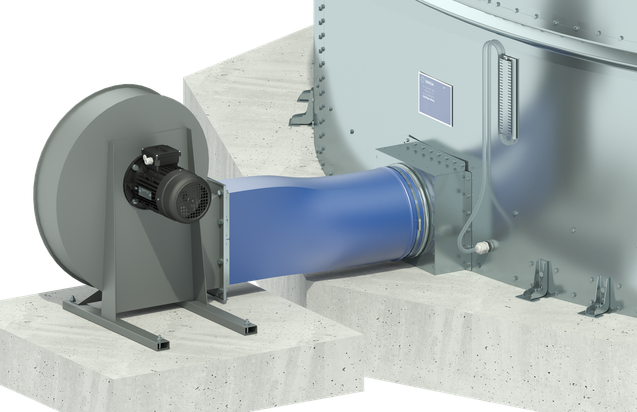

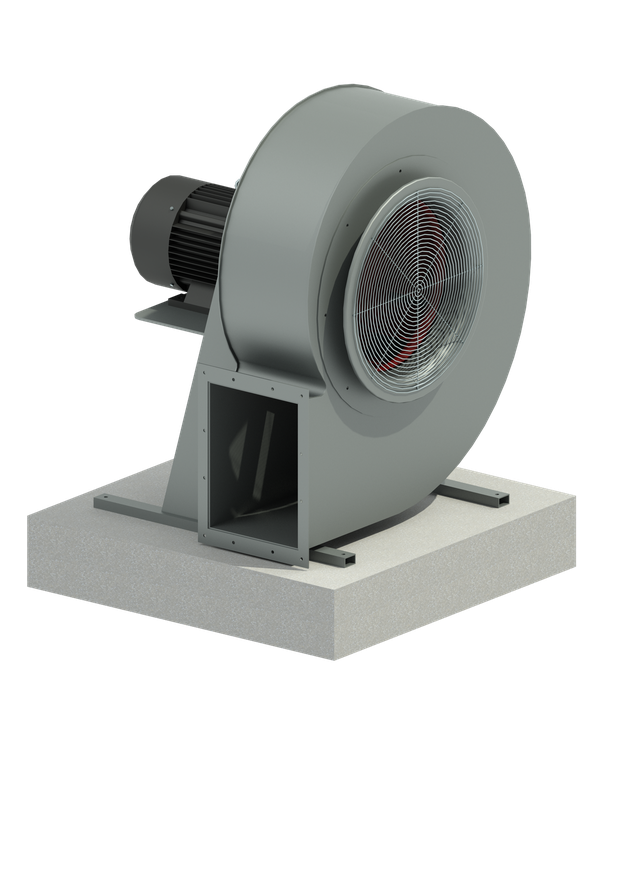

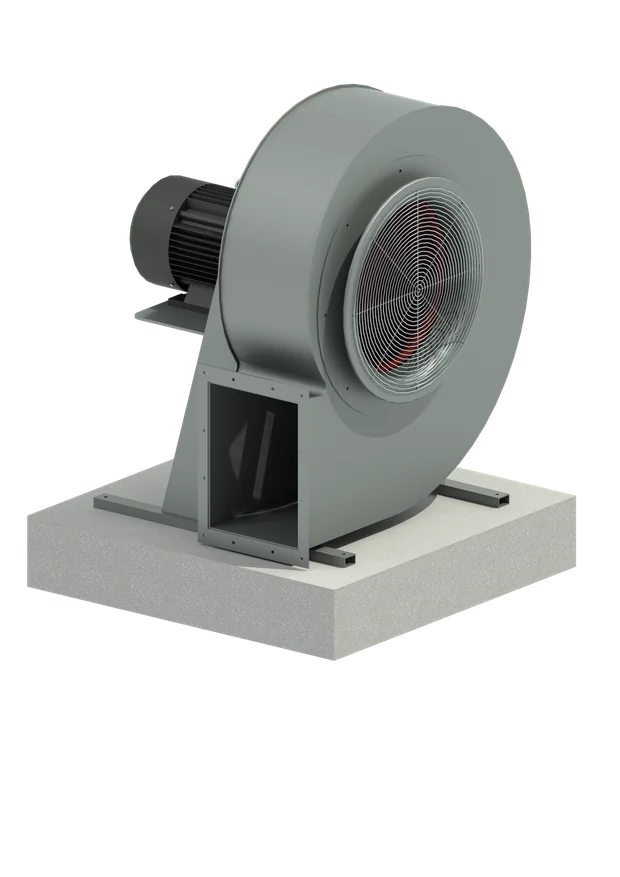

    Wentylator WPR

    Wentylatory promieniowe dedykowane do silosów zbożowych. Służą do napowietrzania i chłodzenia zboża. Dostępne w wersji standardowej. Wentylatory wykonywane w układzie L6 (jak na zdjęciu), co ułatwia podłączenie do silosu. Temperatura przetłaczanego czynnika do +60°C.
    Konstrukcja:
    Okrągła obudowa - stalowa malowana proszkowo,
    Wirnik - stalowy malowany proszkowo,
    Silnik - trójfazowy, klasy IP55, przystosowany do regulacji obrotów.
    Dane techniczne:

    Typ Wydajność MAX Spręż MAX Moc silnika Ilość obrotów Prąd znamionowy* 3x400V Masa
    [m3/h] [Pa] [kW] [obr./min.] [A] [kg]
    WPR - 11 17400 3900 11 2800 20,7 151
    WPR - 15 19000 4600 15 2800 29,4 155
    WPR - 18 22356 5020 18,5 2800 32,2 168

    *Wartości orientacyjne, mogą ulec zmianie w zależności od zastosowanego silnika
    Prądy znamionowe silników umieszczone są na tabliczce znamionowej i w DTR.

    Wymiary:

    Typ Wymiary wentylatora Wymiary kołnierza
    A B D E H K L n x Ød1 G g F f n x Ød2
    [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
    WPR-11 315 380 935 1085 650 650 675 2x12 347 140 432 140 12x10
    WPR-15 355 450 1061 1241 740 750 840 2x12 387 140 482 140 12x10
    WPR-18 355 450 1061 1241 740 750 840 2x12 387 140 482 140 12x10

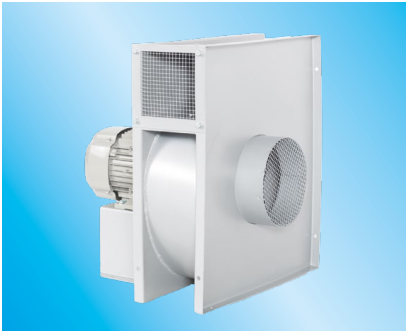

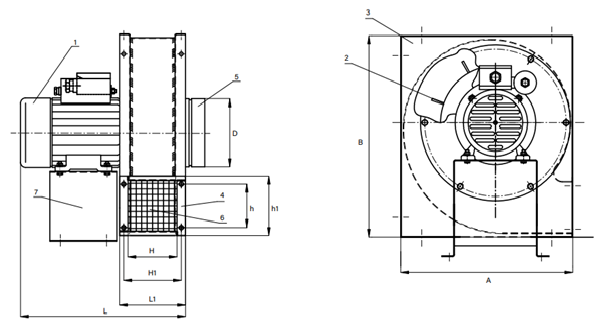

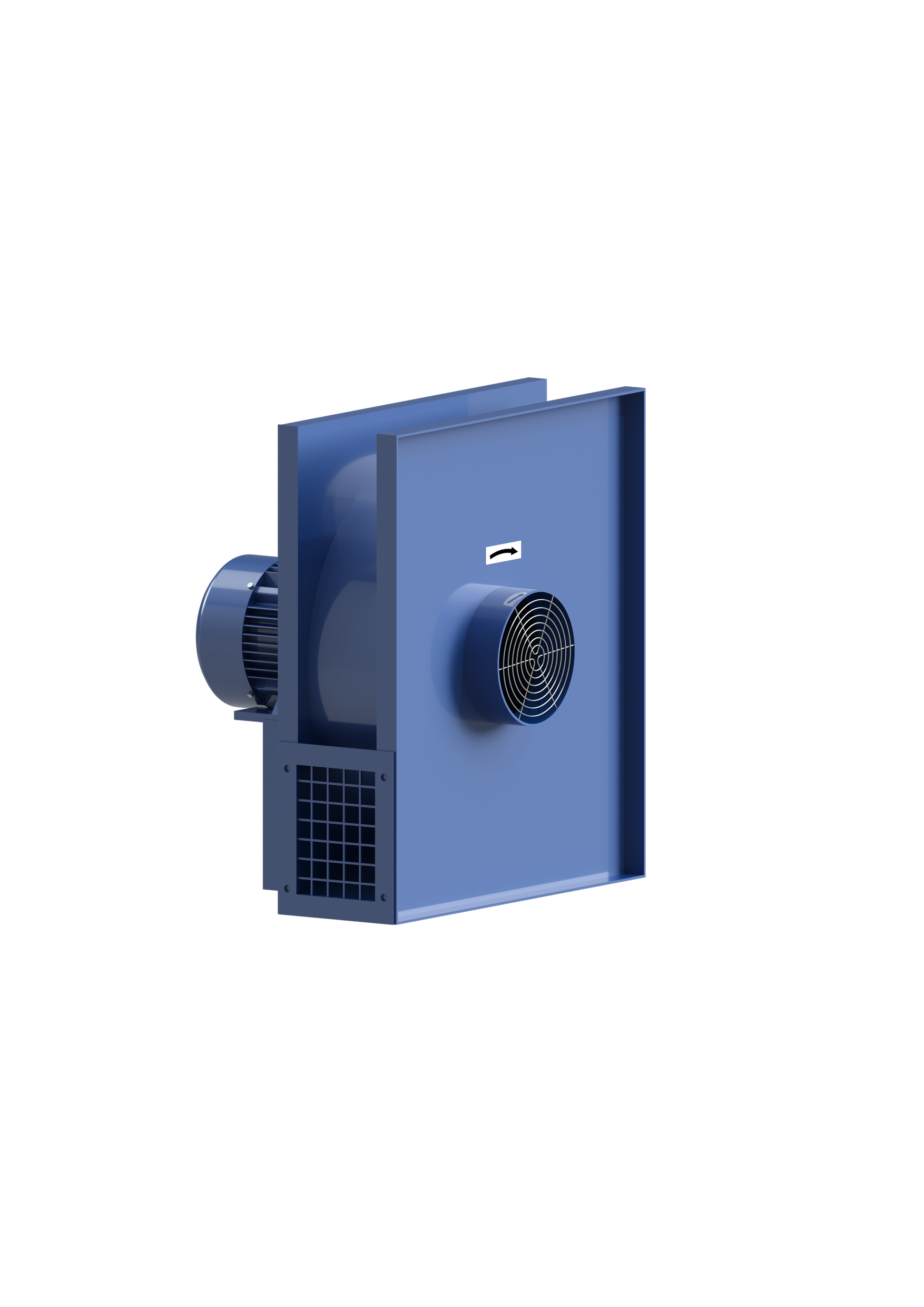

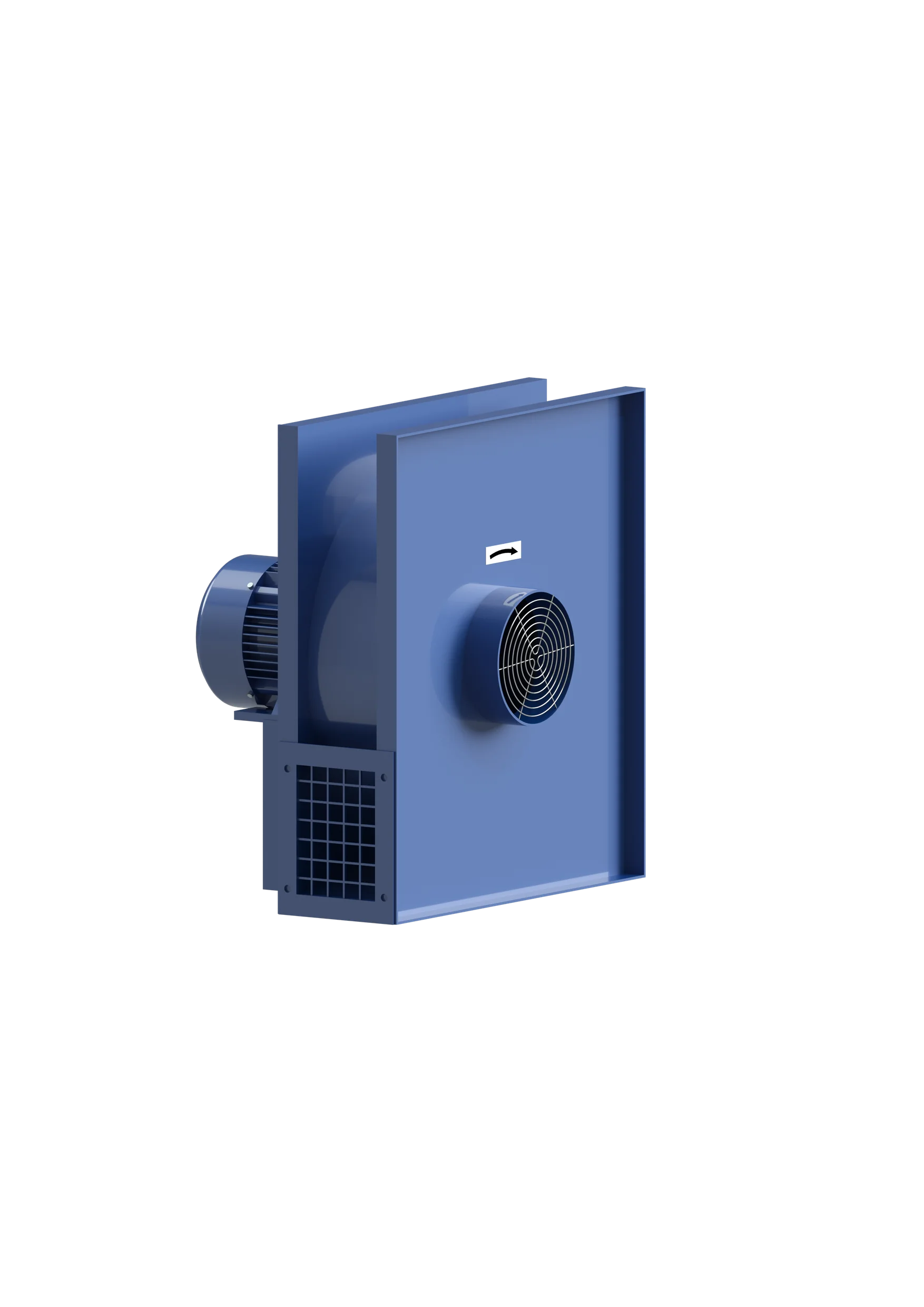

    Wentylator WPT-280

    Wentylatory promieniowe przeznaczone są do transportu powietrza, wiórków, granulatów, styropianu, itp., w instalacjach o stosunkowo dużych oporach przepływu. Zastosowane silniki mogą pracować w temperaturze otoczenia od -15°C do +40°C i wilgotności względnej do 95%.

    1) Silnik, 2) Wirnik, 3) Obudowa, 4) Kołnierz przyłączeniowy, 5) Króciec ssący, 6) Siatka wylotowa


    Wymiary [mm]:
    L - 390
    L1 - 160
    H - 110
    H1 - 135
    h1 - 139
    h - 150
    A - 500
    B - 566
    ØD - 158

    Parametry techniczne:

    Wydajność
    max    		 Spiętrzenie Głośność* Masa Moc Obroty Prąd IN Zasilanie St. ochrony Max. temp. pracy
    m³/s m³/h [Pa] [dB(A)] [kg] [kW] [min-1] [A] - - [℃]
    0,72 2600 2100 94 26 1,5 2835 2,9 3~ IP 54 40

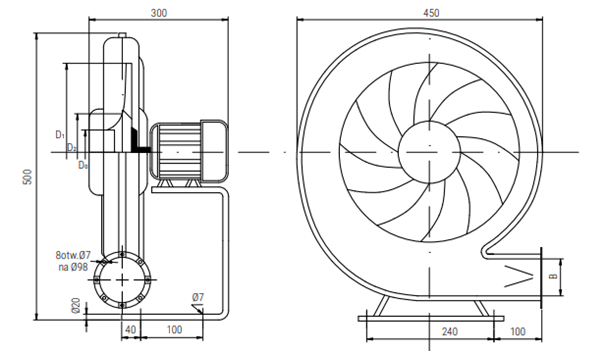

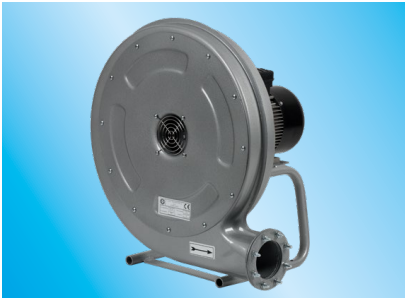

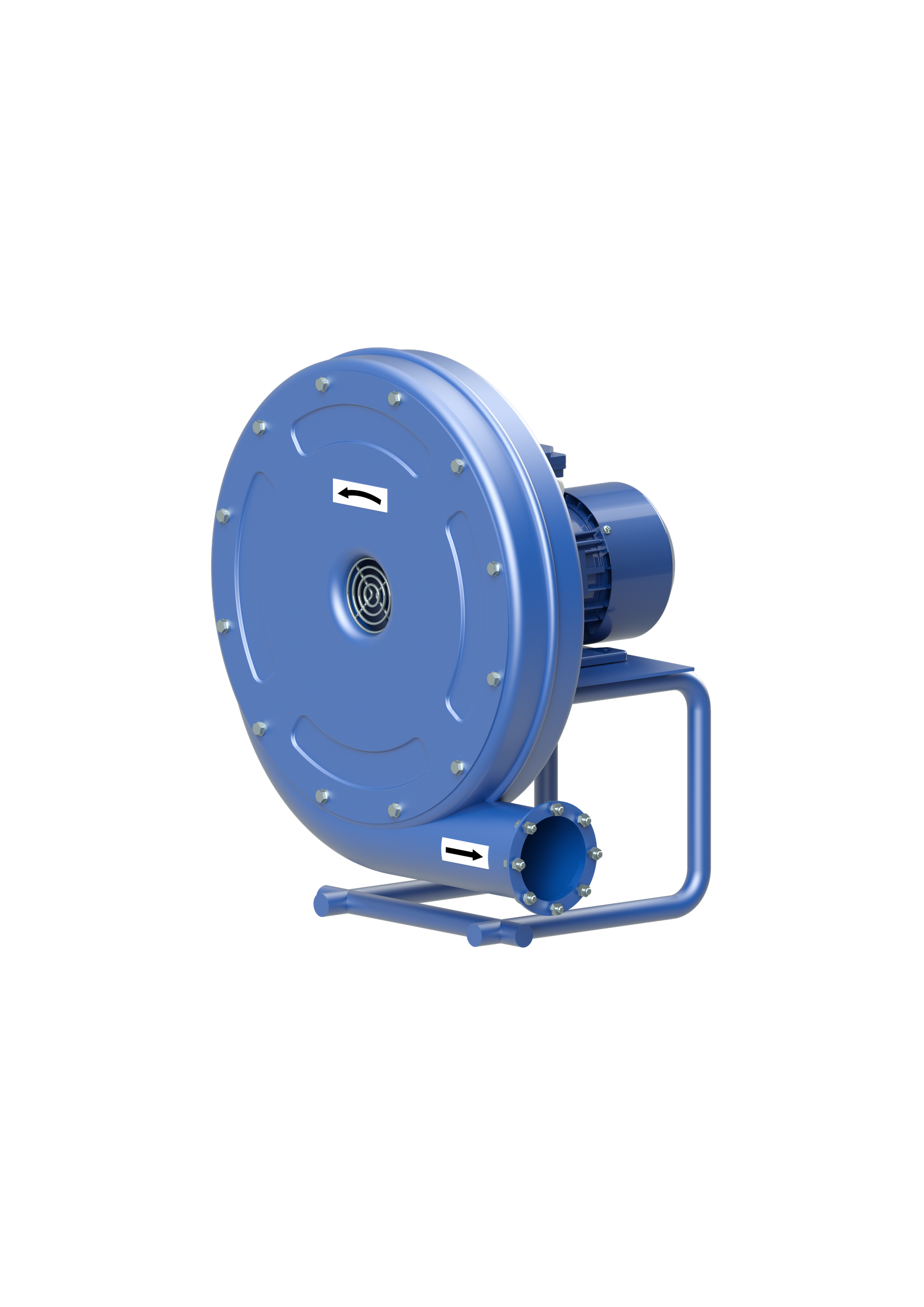

    Wentylator WP7-6

    Typ Wydajność Spiętrzenie Moc Obroty Prąd Zasilanie Sprawność Max. temp. pracy Moc pobierania Kategoria pomiarowa Kategoria sprawności (statyczna/całkowita) ƞtarget od 2015 Nactual Głośność Waga
    [V m3/s] [Pa] [kW] [min-1] [A] [V] [%] [℃] [kW] - - - - [dB(A)] [kg]
    WP-7.6 120 1800 0,55 2800 3,8 1~ 65 40 360 B,D całkowit 48,8 67,1 69 18,4
