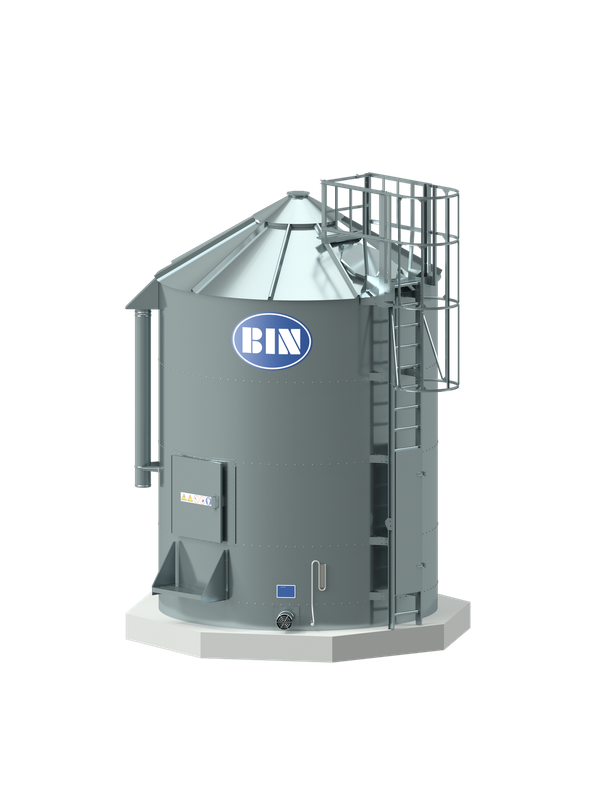

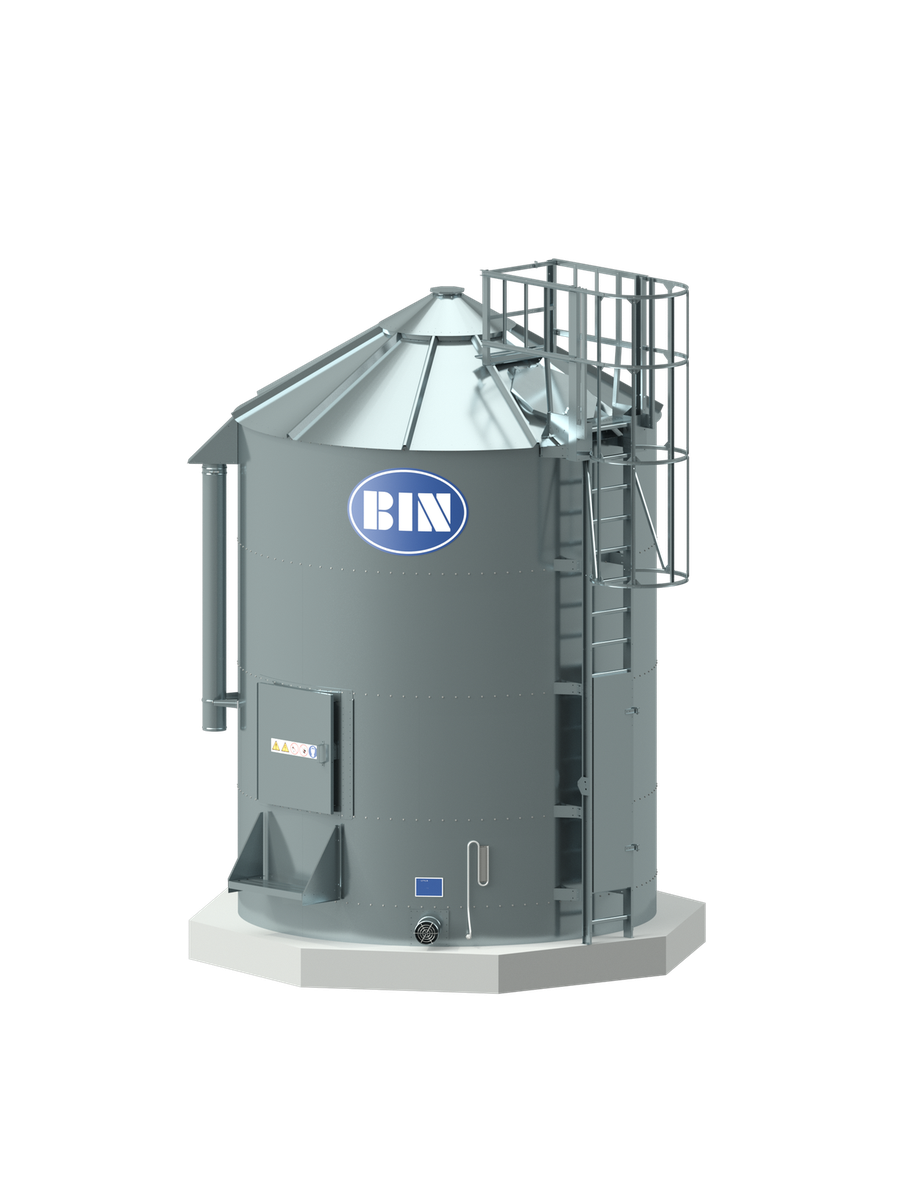

MODEL NBIN20

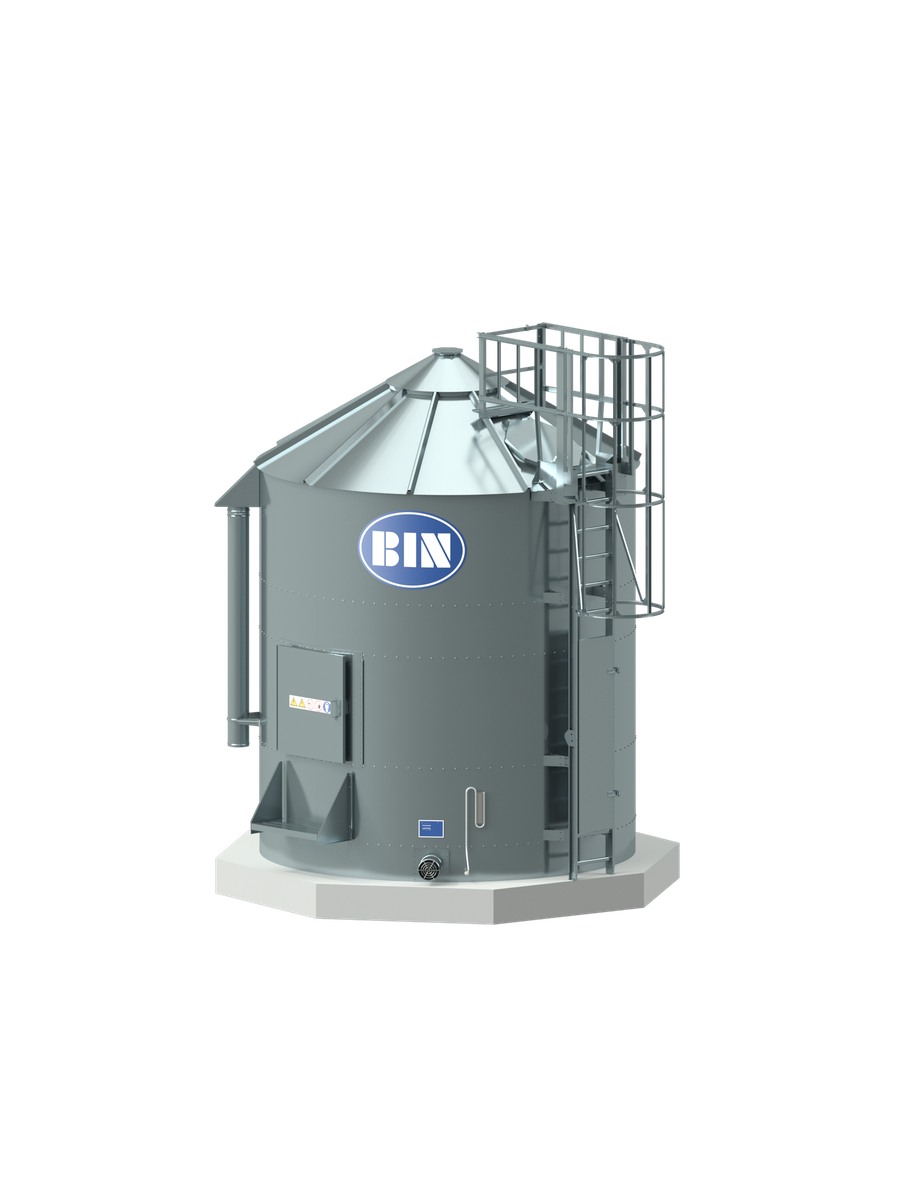

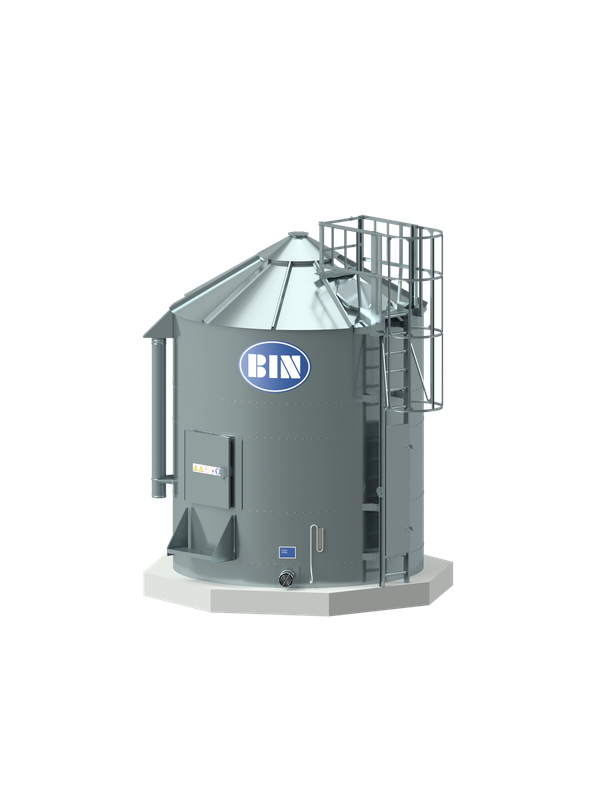

MODEL NBIN20N

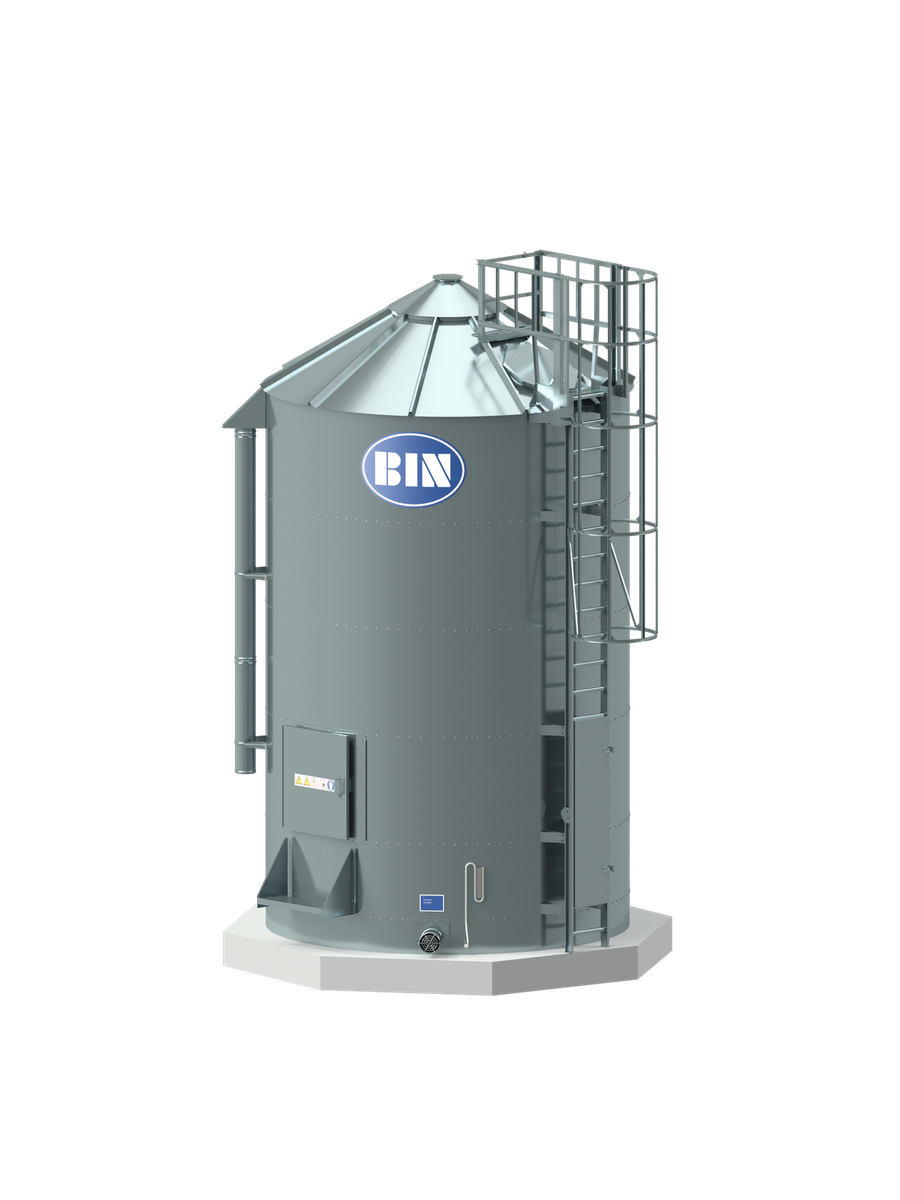

MODEL NBIN20W

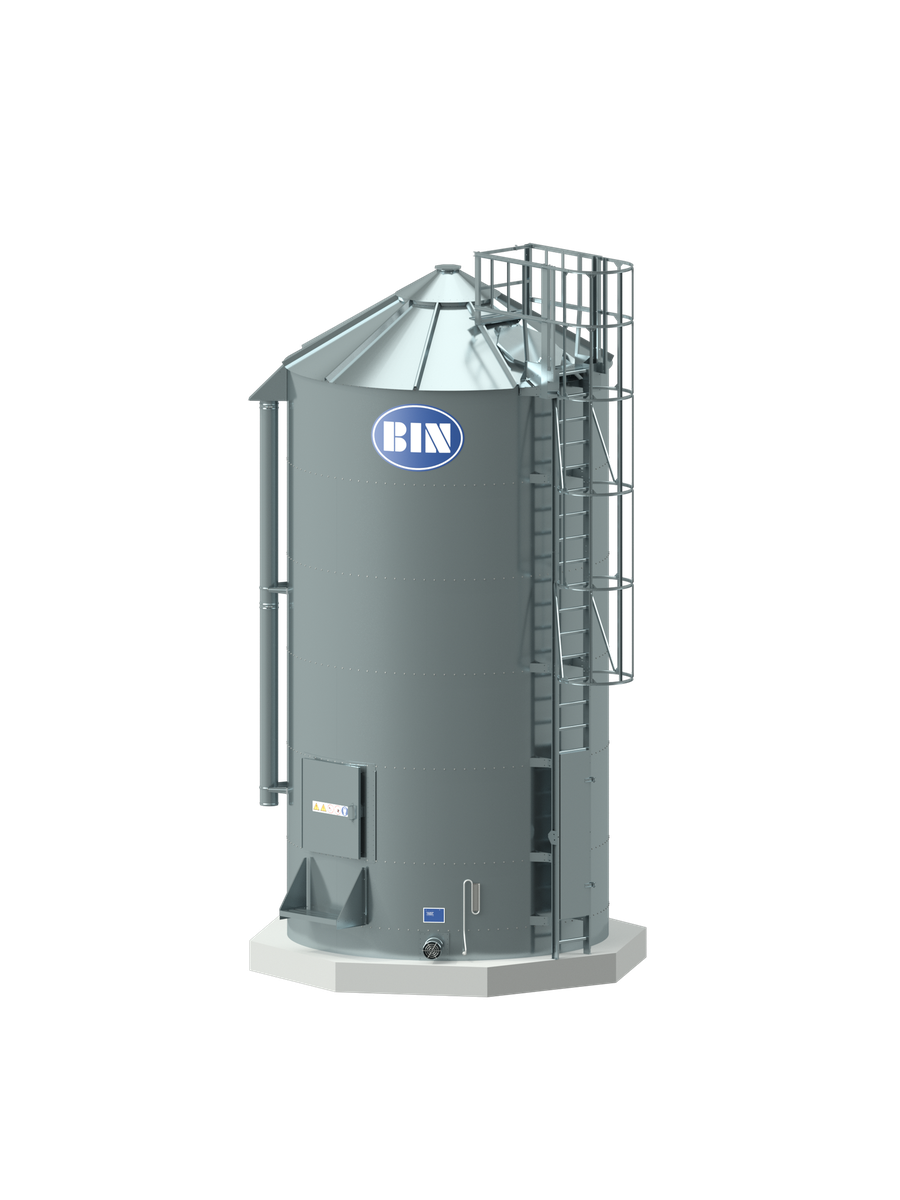

MODEL NBIN20WW

Silosy płaskodenne BIN typu BIN20

  • Kategoria:Silosy płaskodenne BIN
  • Podłoga:Płaska
  • Blacha:Płaska
  • Ładowność:od 19,7t do 33,8t
  • Średnica:3,19m

    • Silosy typu BIN20 o średnicy 3,19m i ładowności od 19,7t do 33,8t są przeznaczone do przechowywania ziarna. Dostępne są w sześciu modelach: NBIN20, NBIN20N, NBIN20R, NBIN20W, NBIN20WR, NBIN20WW.

    Cennik

Dane techniczne

model NBIN20N NBIN20 NBIN20R NBIN20W NBIN20WR NBIN20WW
pojemność (objętość) 26,3m³ 29,9m³ 29,9m³ 37,4m³ 37,4m³ 45m³
ładowność dla pszenicy o ciężarze 750kg/m³ 19,7t 22,4t 22,4t 28,1t 28,1t 33,8t
wysokość do wlotu załadunkowego 4,3m 4,8m 4,8m 5,75m 5,75m 6,7m
średnica 3,19m 3,19m 3,19m 3,19m 3,19m 3,19m
masa netto elementów silosu 820kg 861kg 894kg 984kg 1016kg 1161kg
masa i ilość bloczków betonowych 75szt. (698kg) 75szt. (698kg) 75szt. (698kg) 75szt. (698kg) 75szt. (698kg) 75szt. (698kg)

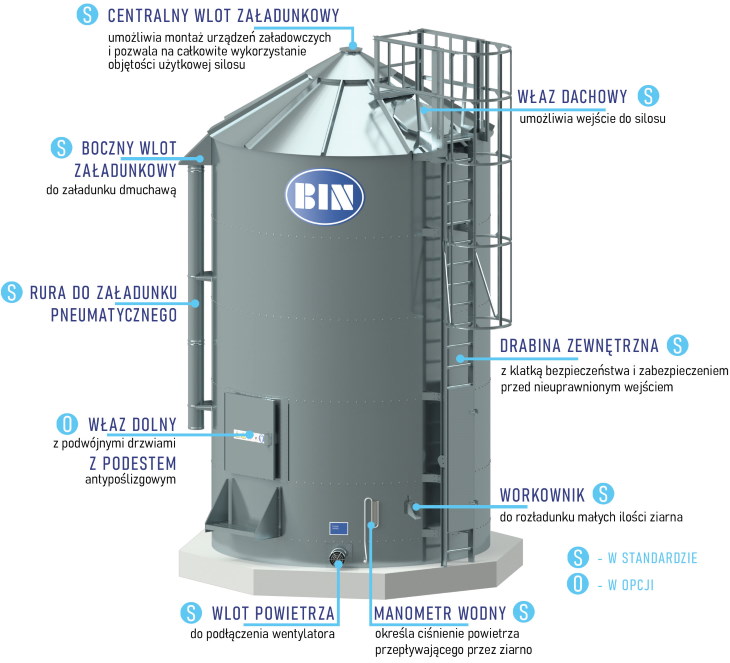

Wyposażenie standardowe

Podstawowe elementy:
  • ✓ płaszcz z blachy płaskiej
  • ✓ kotwy do mocowania do fundamentu
  • ✓ dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
  • ✓ zestaw elementów złącznych stalowych z powłoką antykorozyjną
Środki dostępu:
  • ✓ właz dachowy z osłonami
  • ✓ drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
  • ✓ drabina wewnętrzna z klatką bezpieczeństwa
Wentylacja:
  • ✓ podłoga stalowa perforowana na całej powierzchni
  • ✓ wlot powietrza do podłączenia wentylatora o średnicy 180mm
  • ✓ manometr wodny
Załadunek i rozładunek:
  • ✓ centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
  • ✓ boczny wlot załadunkowy
  • ✓ rura załadunkowa do bocznego wlotu o długości 2m dla silosów NBIN20N, NBIN20, NBIN20R, o długości 3m dla silosów NBIN20W, NBIN20WR i o długości 4m dla silosu NBIN20WW
  • ✓ workownik
  • ✓ rura antydynamiczna workownika w silosie NBIN20WW
  • ✓ rękaw rozładowczy w silosach NBIN20R i NBIN20WR

Wyposażenie opcjonalne

Środki dostępu:
  • ☐ właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym
Wentylacja:
  • ☐ wentylator tłoczący powietrze (polecany PPZ)
  • ☐ wentylator wyciągowy na dachu OWS250-10-200
  • ☐ sonda temperatury 4-punktowa dla silosów NBIN20N, NBIN20, NBIN20R, NBIN20W i NBIN20WR; 6-punktowa dla silosu NBIN20WW
  • ☐ nagrzewnica powietrza o mocy 4,5kW
Załadunek i rozładunek:
  • ☐ rękaw rozładowczy dla silosów, które nie mają go standardowo
  • ☐ przedłużenie rękawa rozładowczego
  • ☐ wsyp lejowy montowany do wsypu centralnego – do załadunku skośnym przenośnikiem ślimakowym
  • ☐ moduł kontroli silosu MKS-100
  • ☐ przenośnik rozładowczy podpodłogowy ślimakowy PS160
  • ☐ dmuchawa do transportu ziarna
  • ☐ przenośnik ślimakowy pionowy

Zalecany sposób załadunku i rozładunku

załadunek rozładunek
dmuchawa do ziarna PPZ workownik
skośny przenośnik ślimakowy uniwersalny przenośnik ślimakowy przez rękaw rozładowczy
przenośnik ślimakowy pionowy PS220-PN ślimakowy przenośnik podpodłogowy PS160

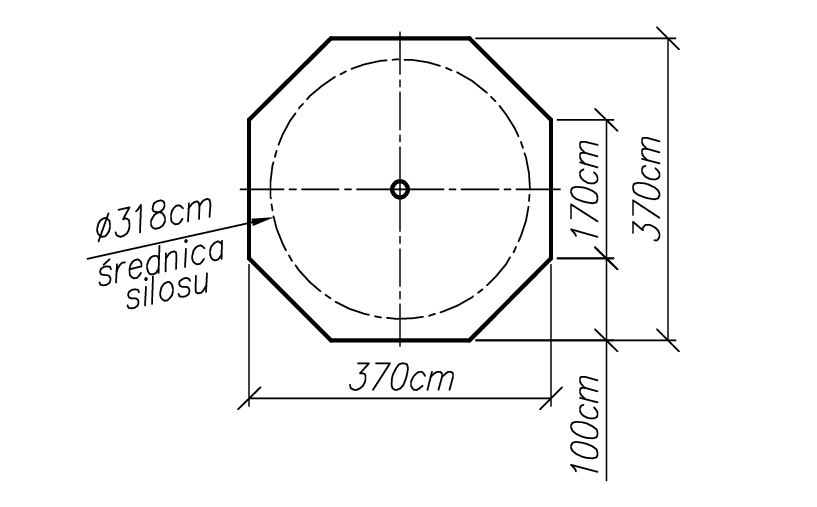

Wytyczne płyty fundamentowej

typ silosu BIN20
minimalna grubość płyty 30cm
minimalna klasa betonu C20/25 (B25)
zbrojenie stal żebrowana klasy A-IIIN (B500SP)
podwójna siatka krzyżowo zbrojona
∅12 co 25cm
otulina górna i dolna 5cm
siatki obrócone o 45°
ilość drenów (o) 1szt.
  • Płyta fundamentowa pod silosy typu BIN20

Rysunki techniczne

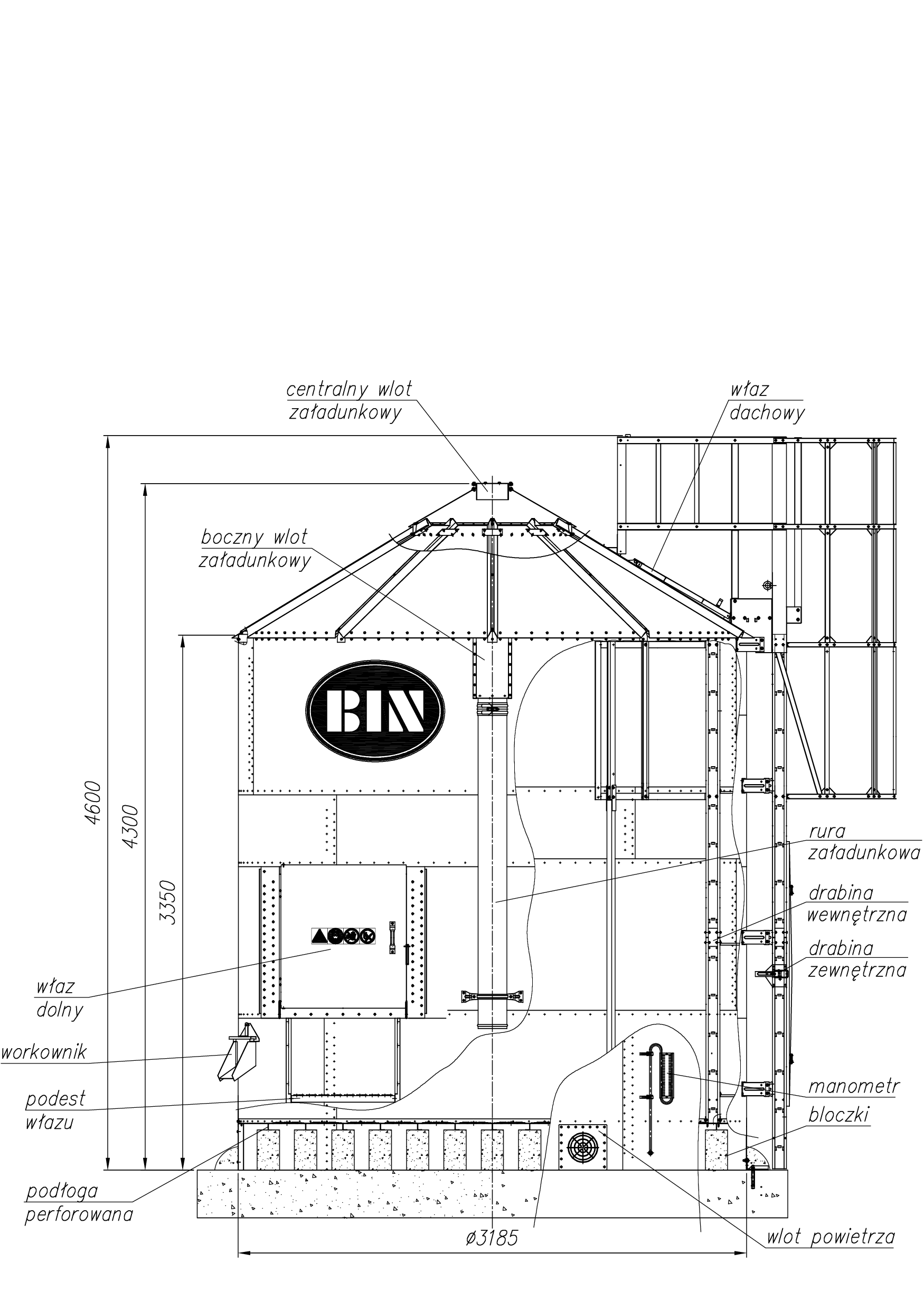

  • Silos typu BIN20N

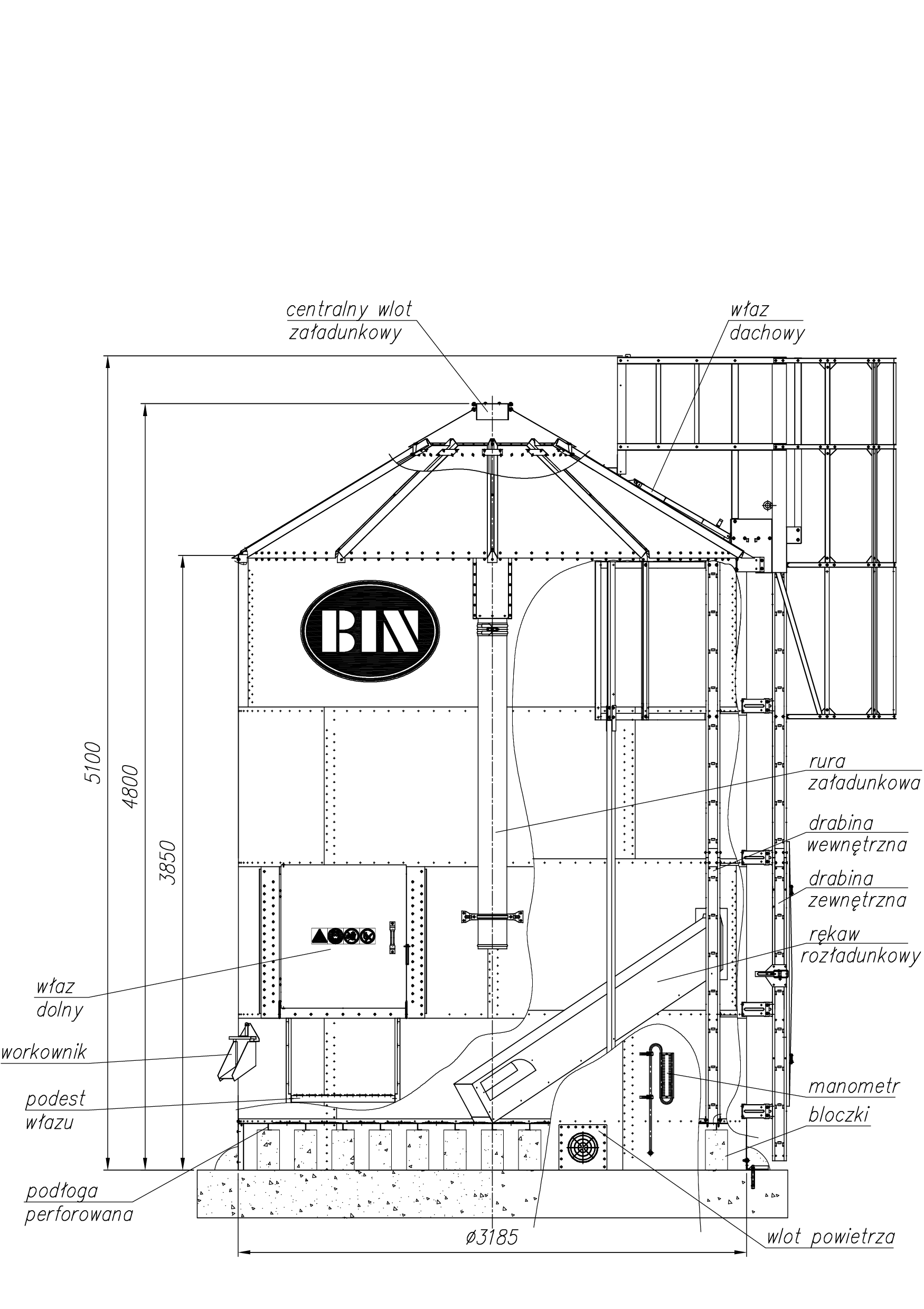

  • Silos typu NBIN20R

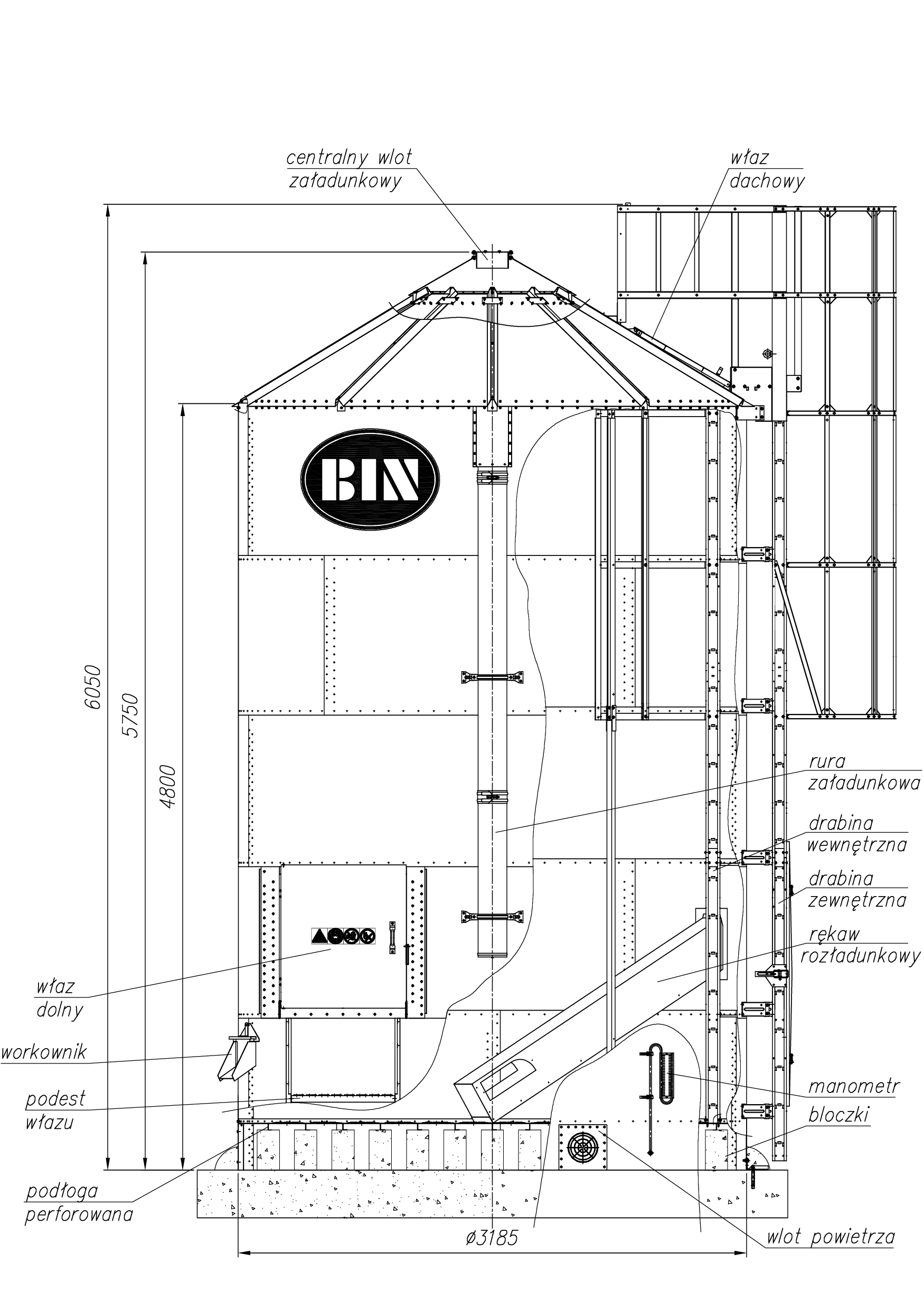

  • Silos typu NBIN20W

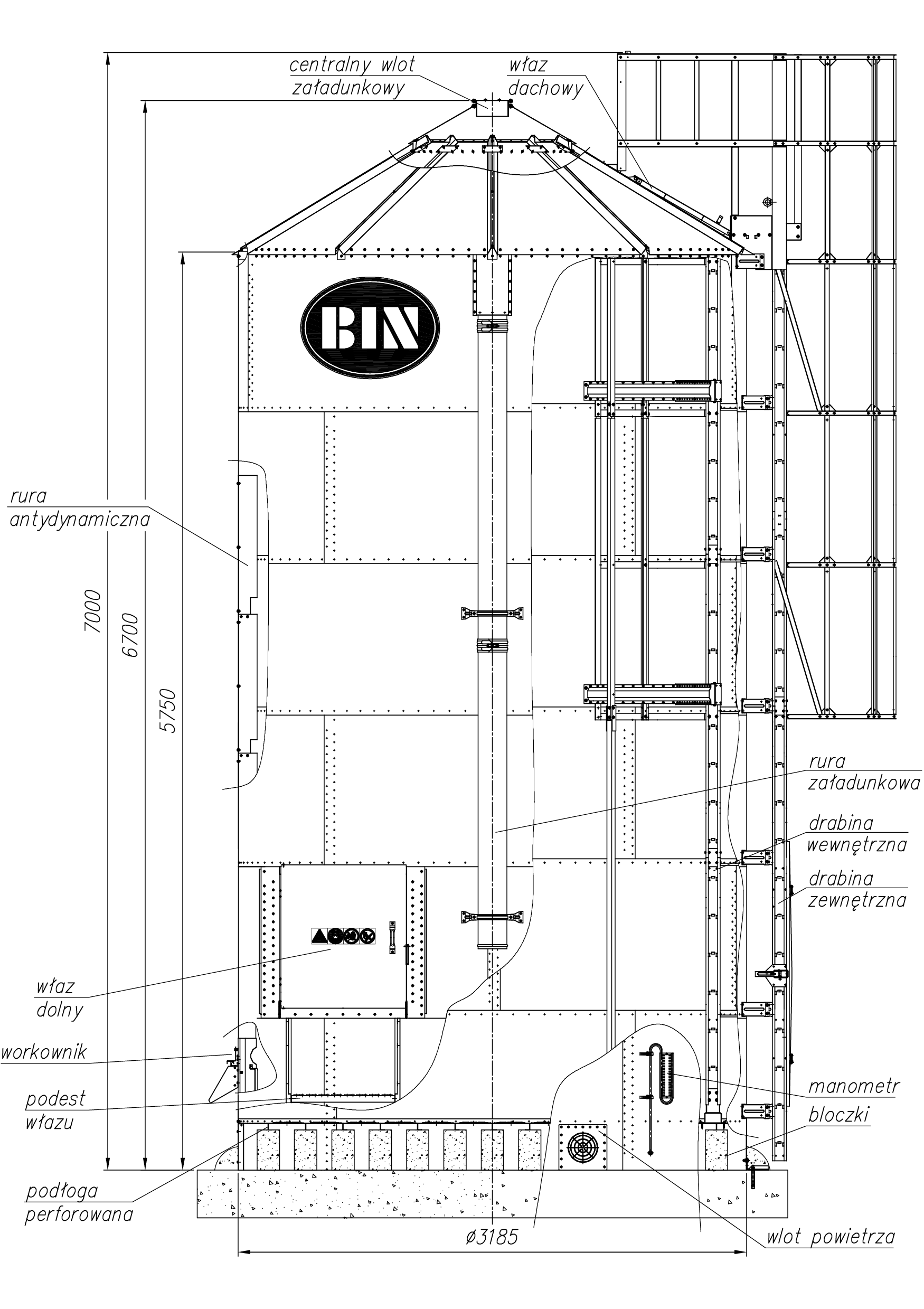

  • Silos typu NBIN20WW

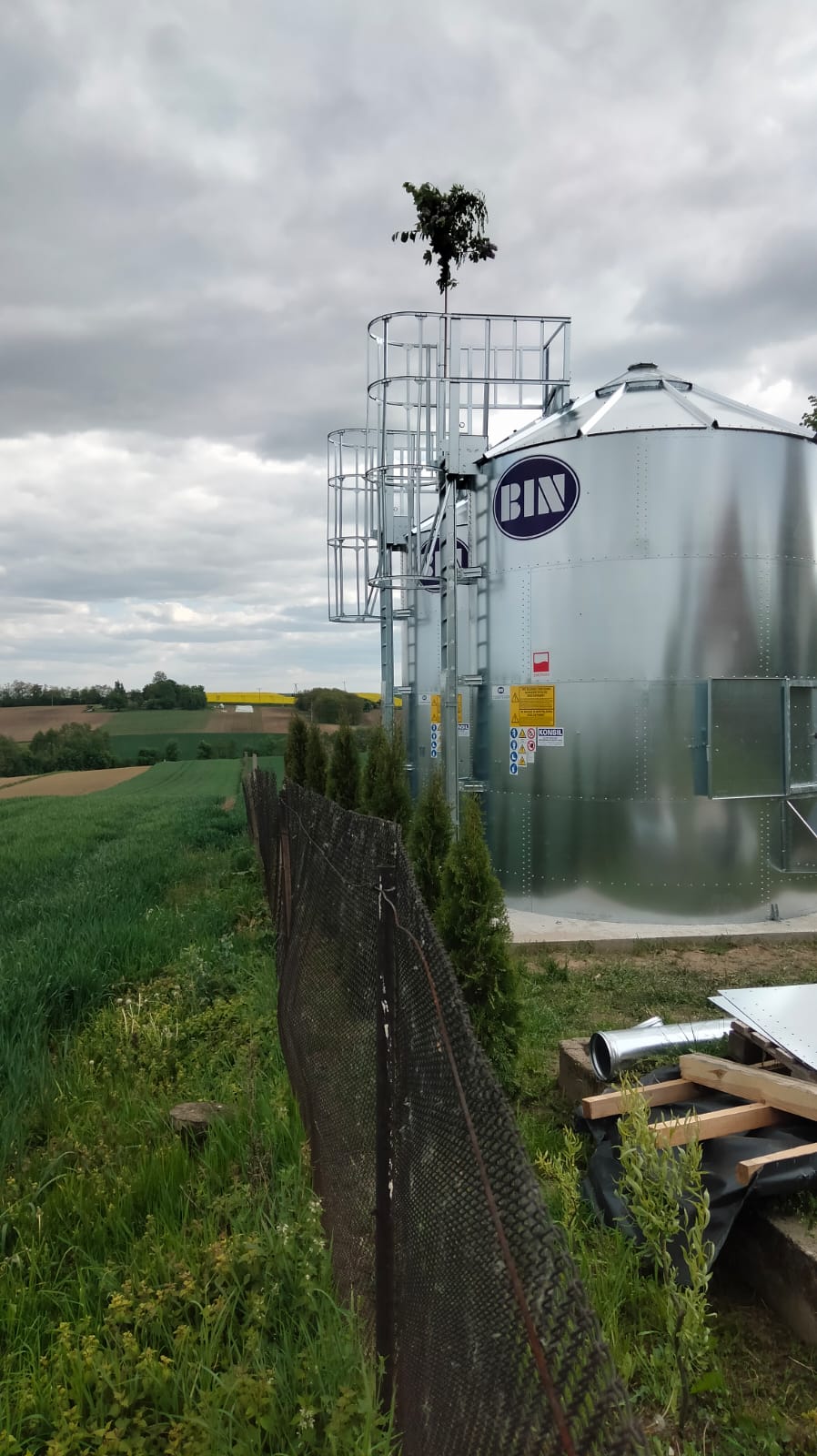

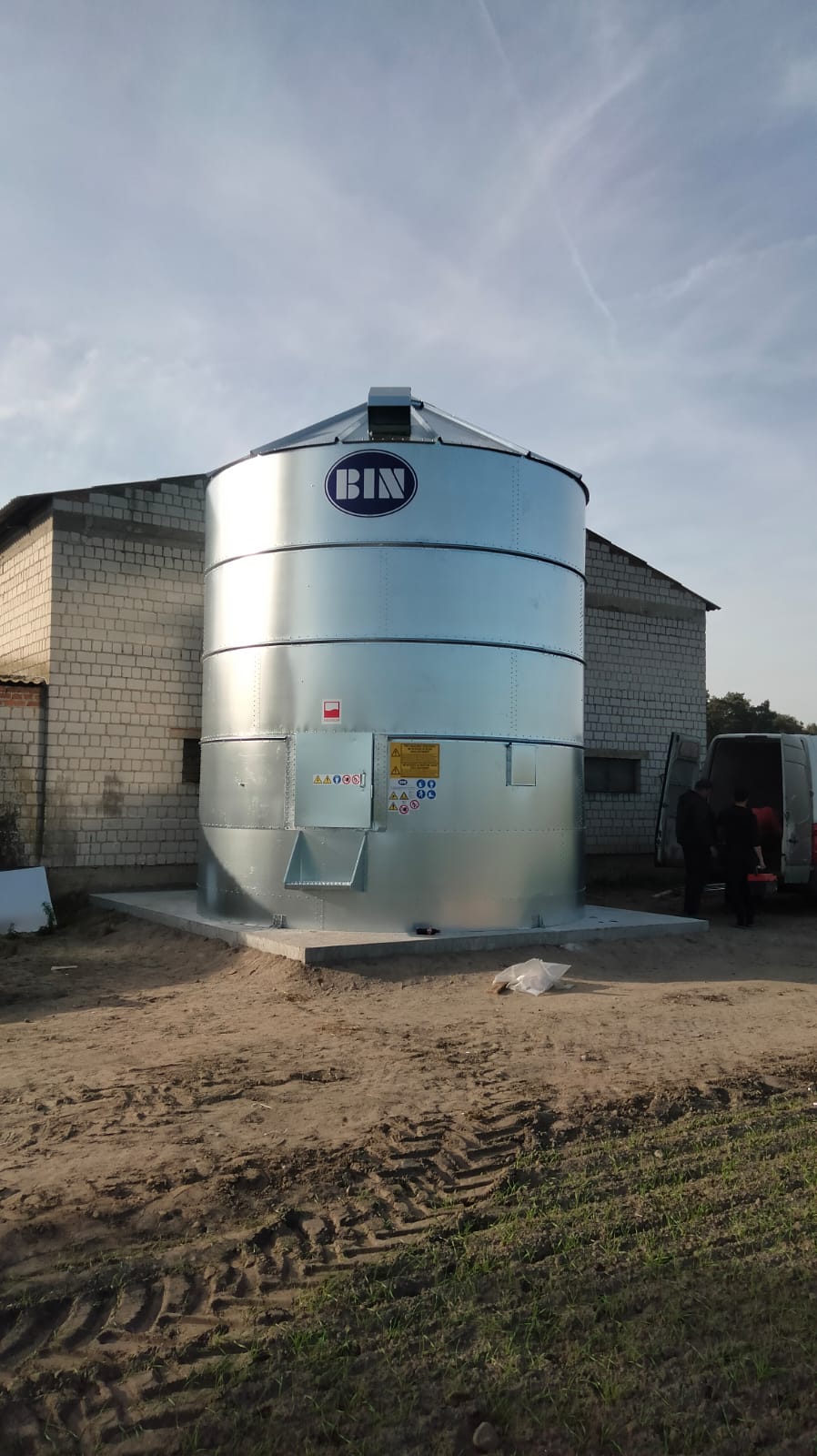

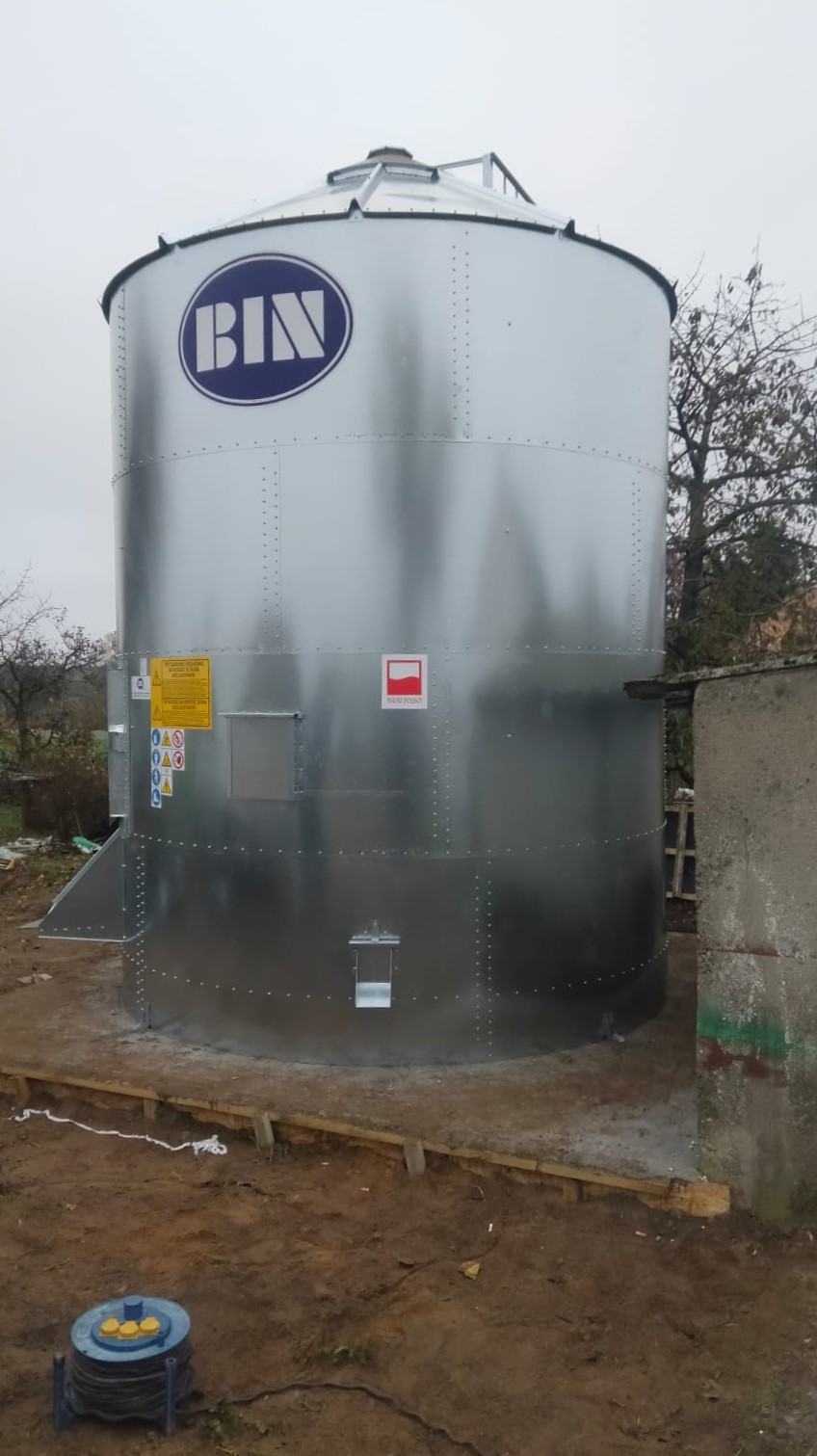

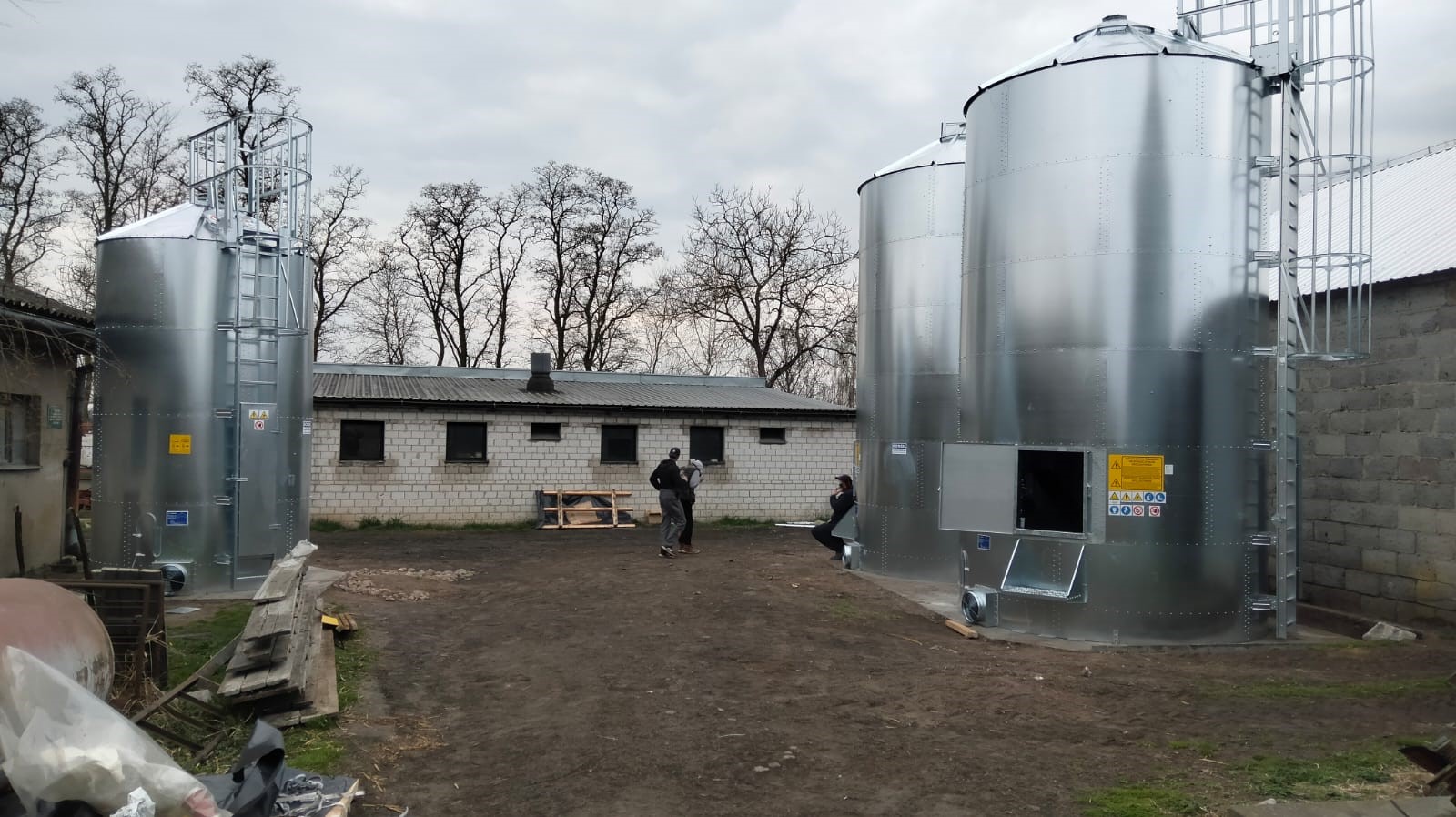

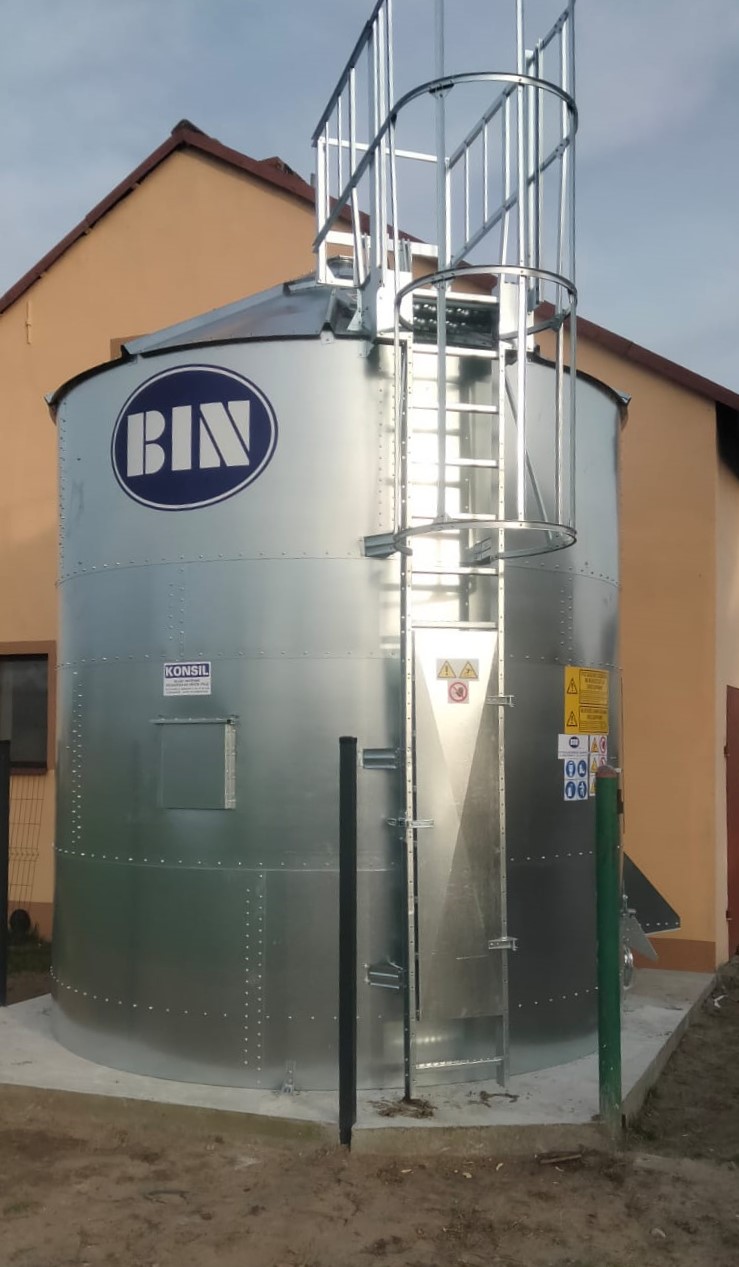

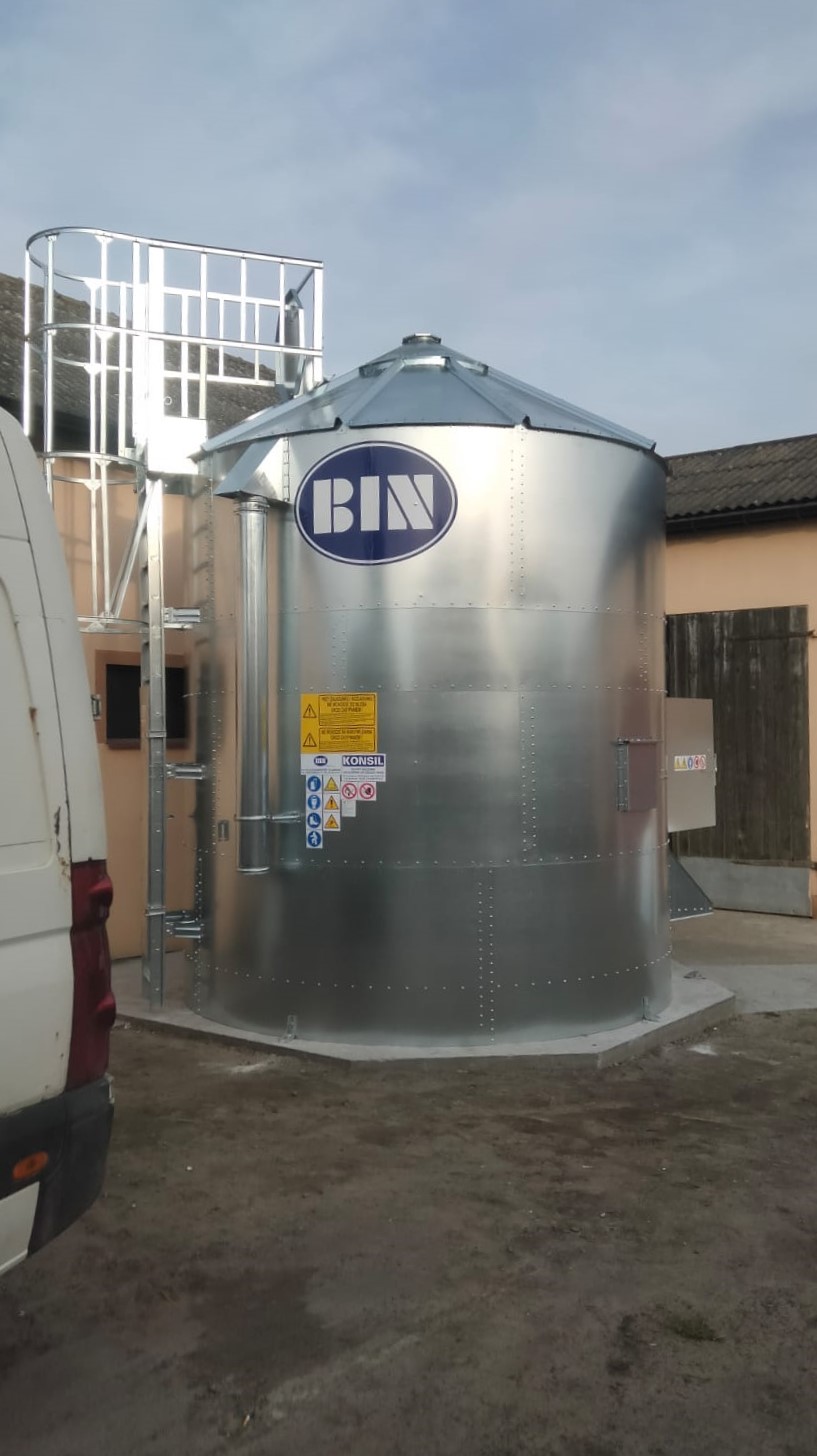

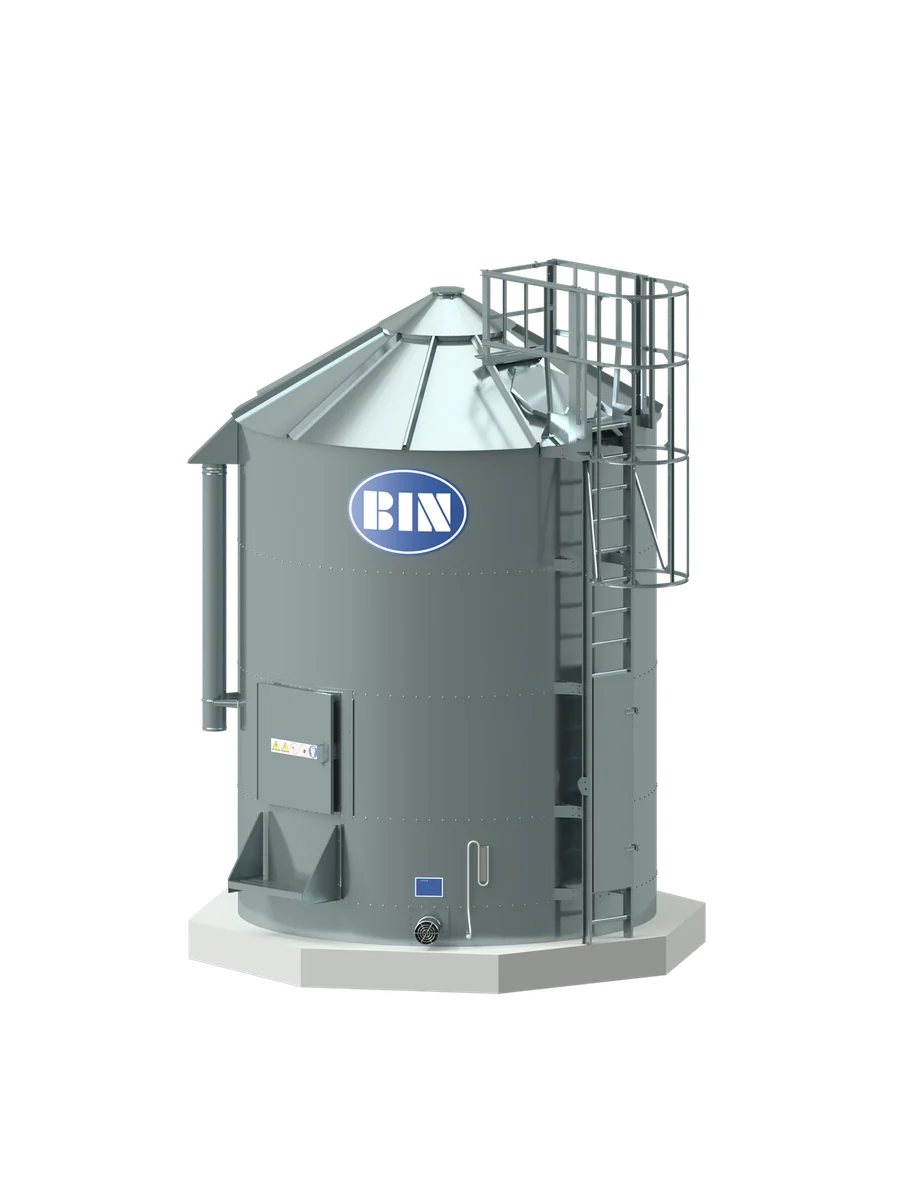

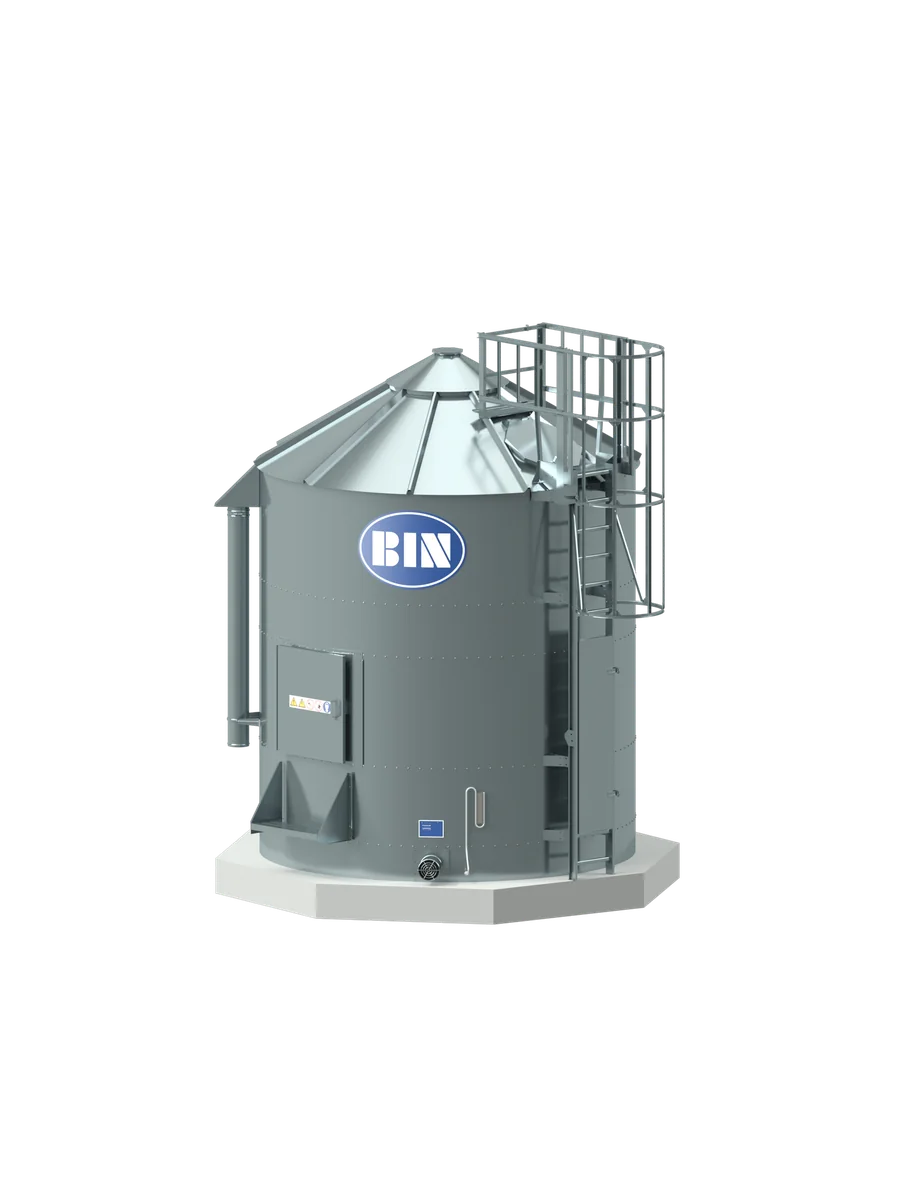

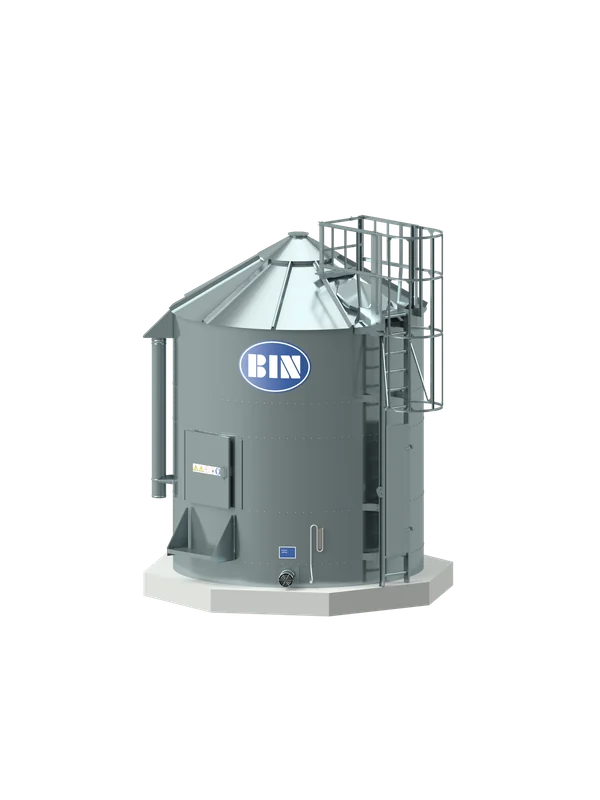

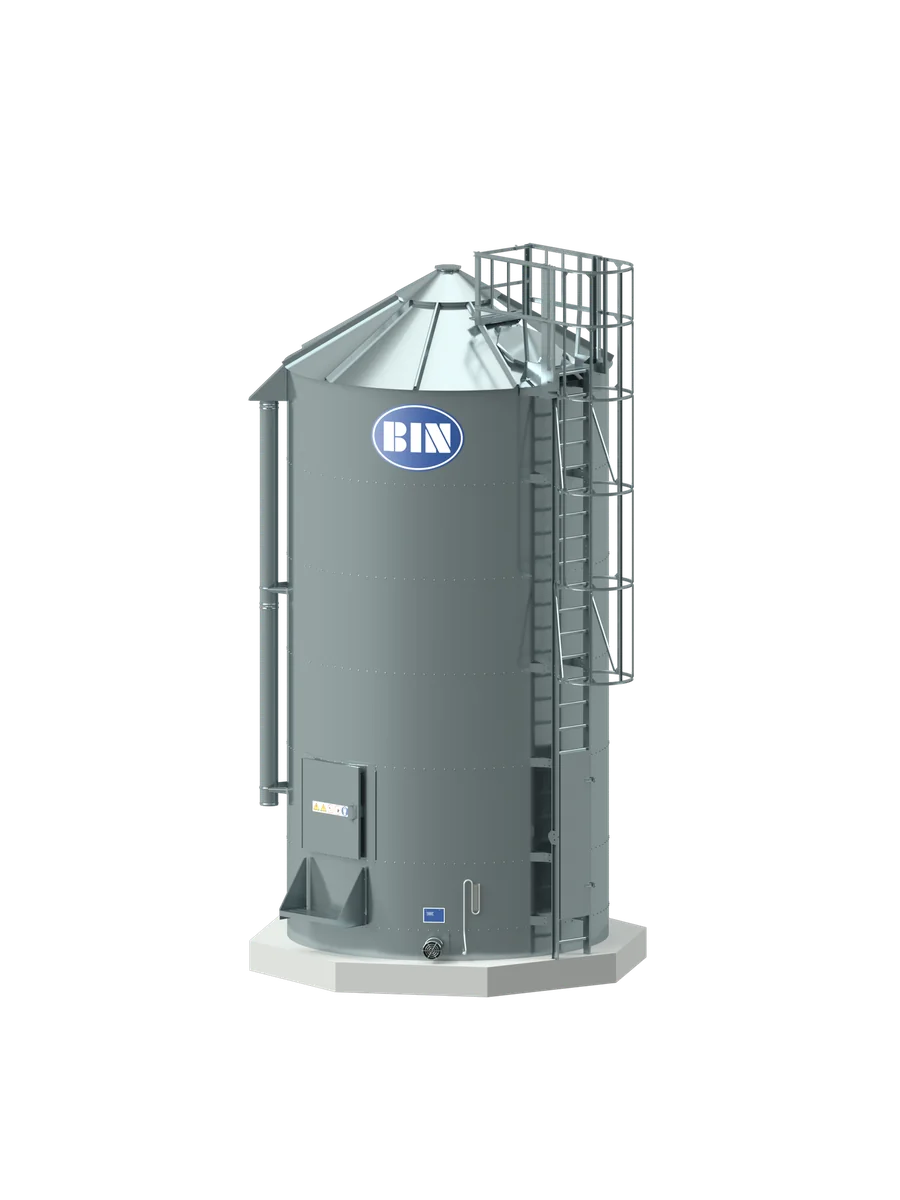

Galeria silosów płaskodennych BIN20
