Silosy paszowe BIN

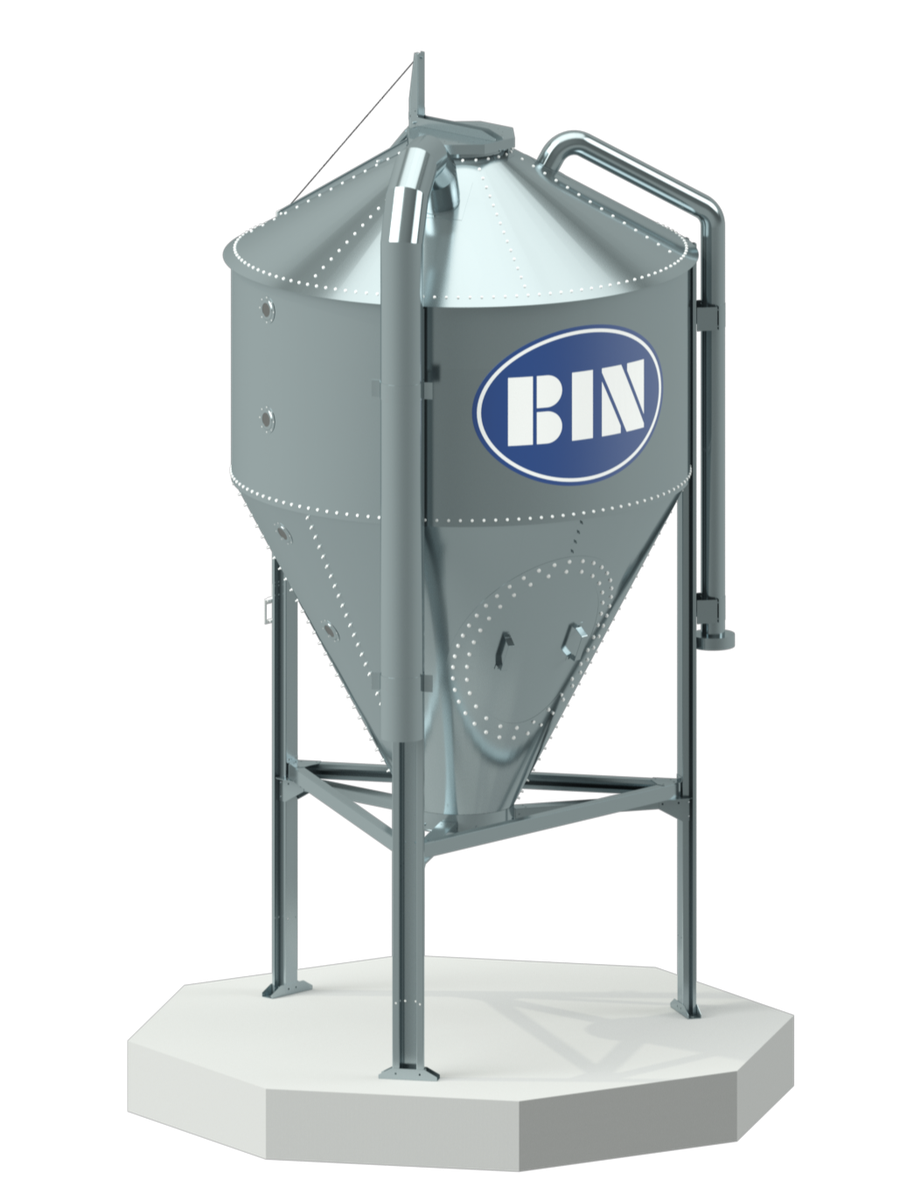

PBIN3

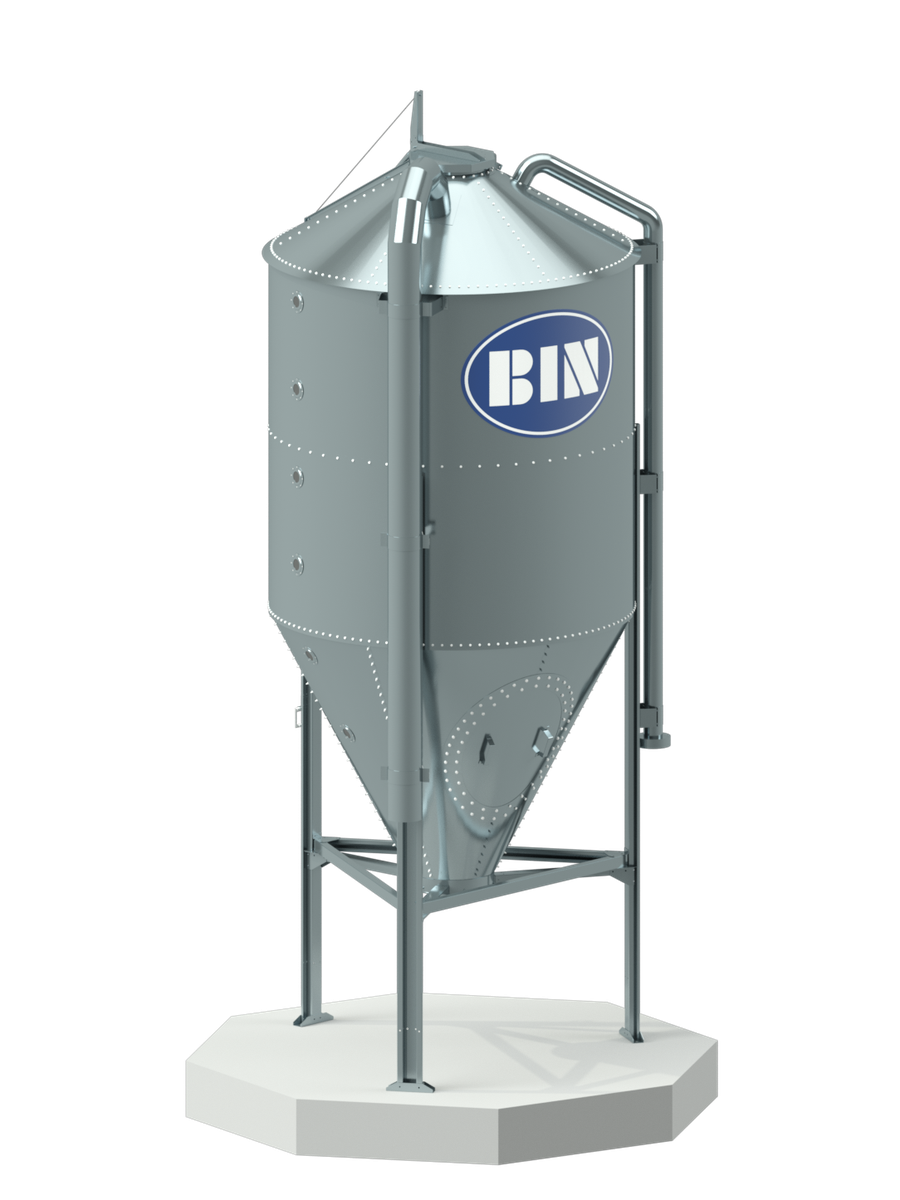

PBIN5

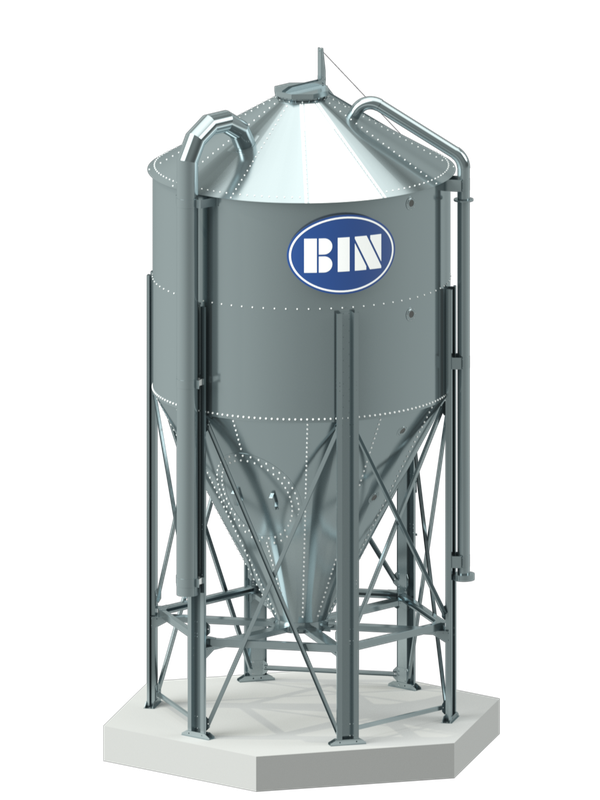

PBIN9
PBIN12
PBIN15

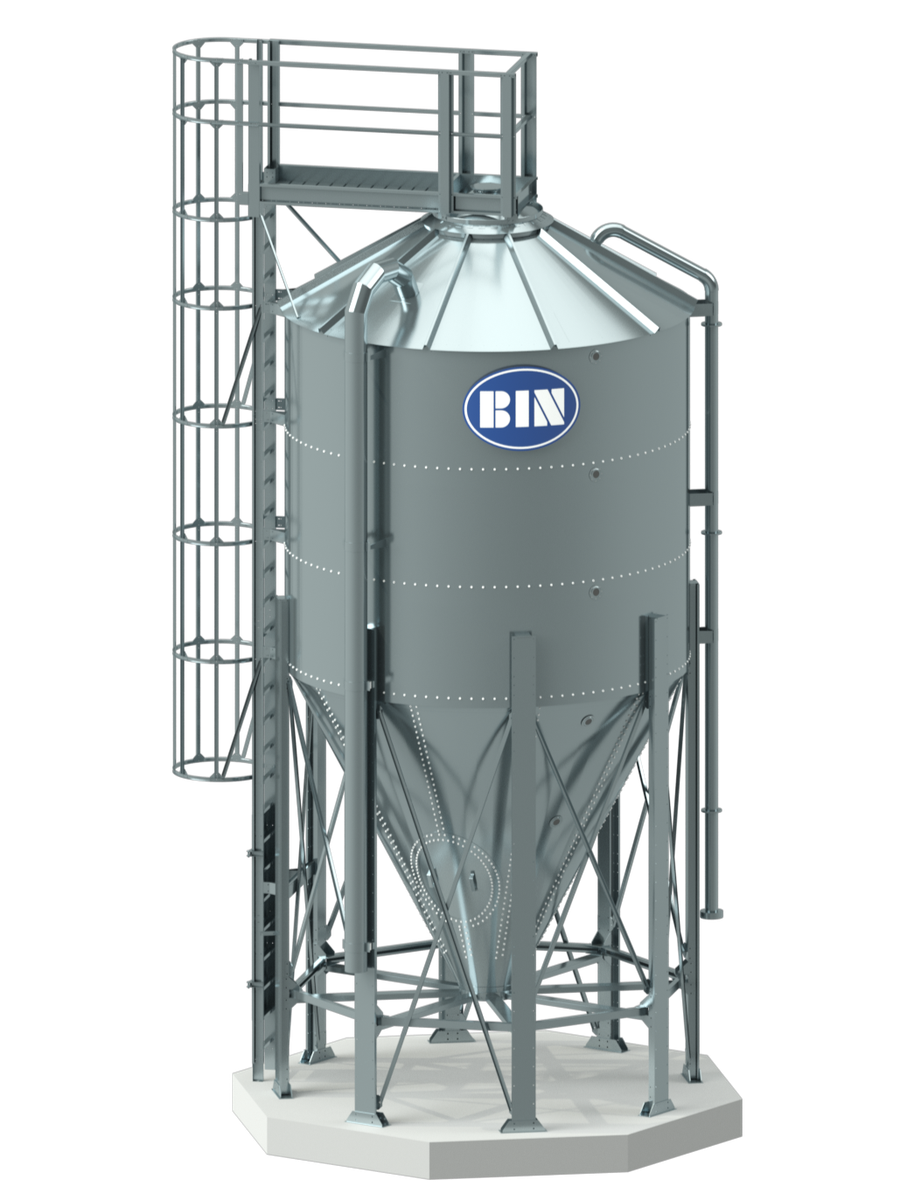

PBIN21/M

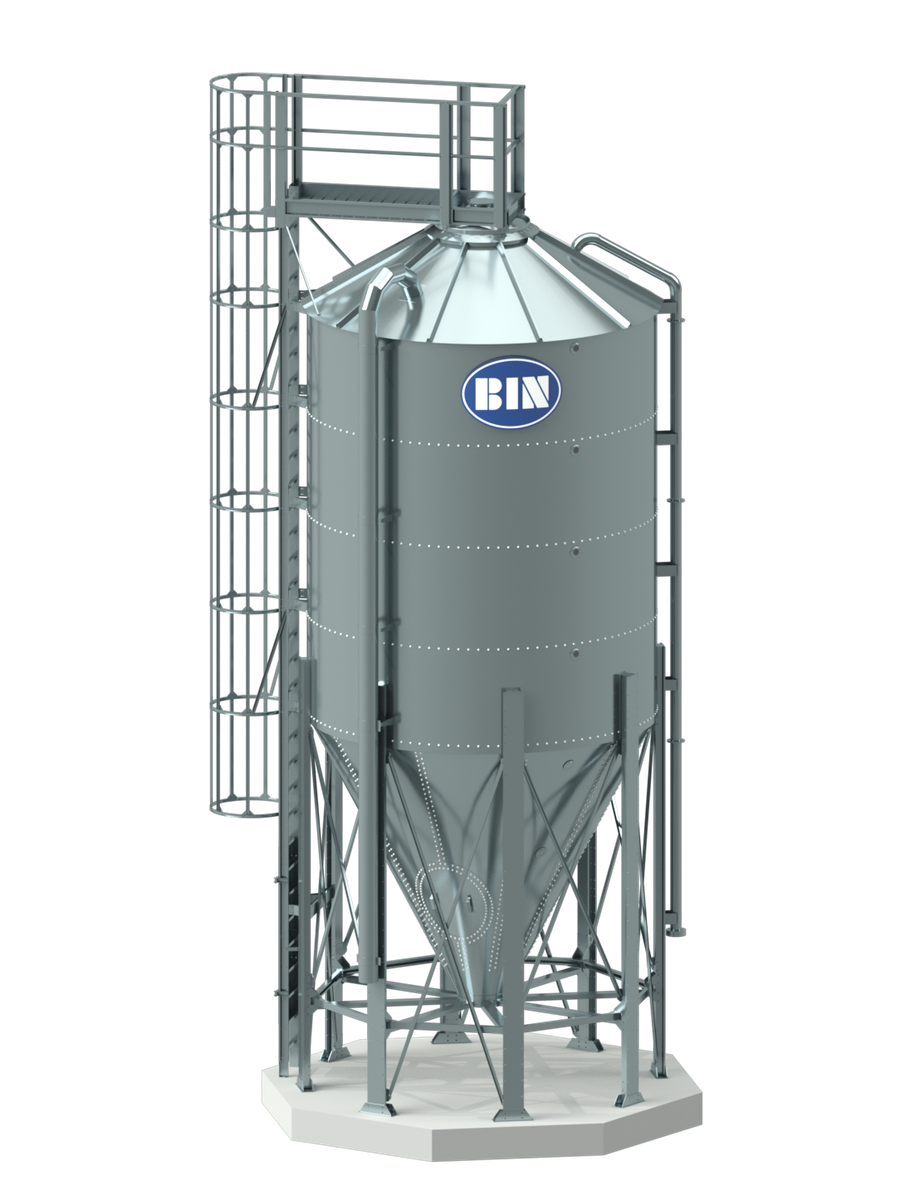

PBIN26/M

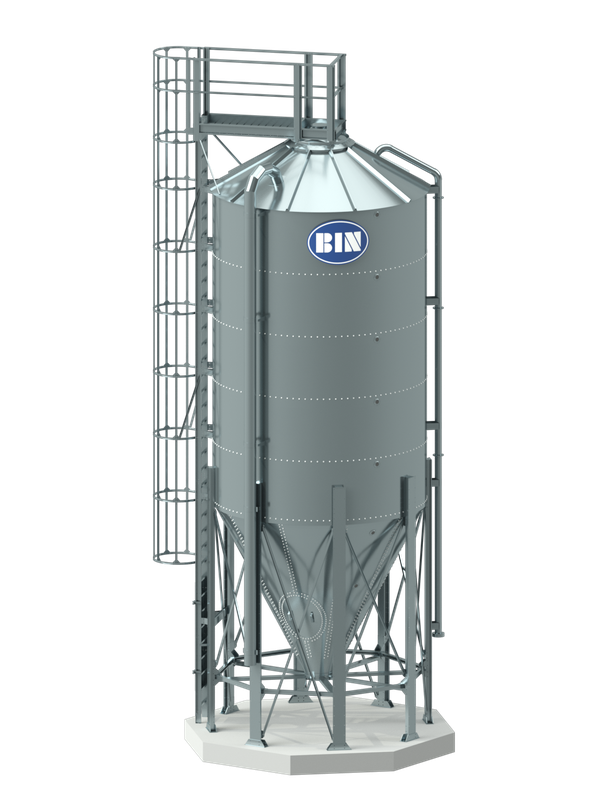

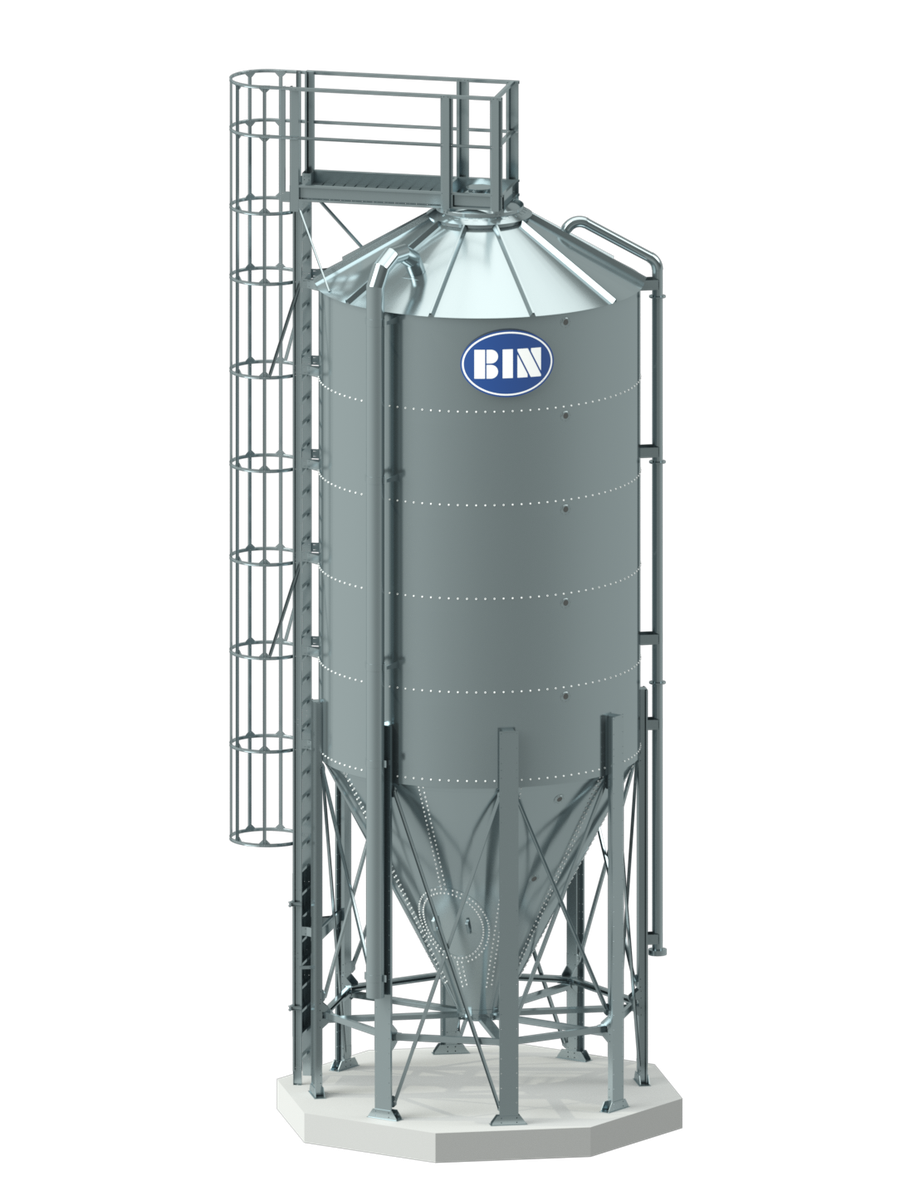

PBIN31/M

Silosy paszowe BIN

  • Kategoria:Silosy paszowe BIN
  • Podłoga:Skośna
  • Blacha:Płaska

Dane techniczne

• Służą przede wszystkim do przechowywania suchych mieszanek paszowych.

• Można w nich przechowywać zboże lub pellet.

• Lejowe dno o kącie wewnętrznym 55° zapobiega zawieszaniu się paszy.

• Silosy paszowe można montować na zewnątrz lub wewnątrz budynku.

model PBIN3 PBIN5 PBIN9 PBIN12 PBIN15 PBIN21/M PBIN26/M PBIN31/M
ładowność dla paszy o ciężarze 650 kg/m³ 3,25t 5t 9,2t 12,2t 15,1t 21,2t 26,1t 31t
ładowność dla pszenicy o ciężarze 750 kg/m³ 3,75t 5,8t 10,6t 14t 17,4t 24,5t 30,1t 35,8t
ładowność dla pelletu o ciężarze 580 kg/m³ 2,9t 4,5t 8,2t 10,9t 13,5t 18,9t 23,3t 27,7t
objętość 5m³ 7,7m³ 14,1m³ 18,7m³ 23,2m³ 32,6m³ 40,1m³ 47,7m³
wysokość 3,81m 4,79m 5,34m 6,29m 7,24m 7,26m 8,21m 9,16m
średnica 1,91m 1,91m 2,48m 2,48m 2,48m 3,18m 3,18m 3,18m
masa 260kg 310kg 770kg 860kg 950kg 1490kg 1605kg 1720kg

Ładowność rzeczywista materiału zgromadzonego w silosie zależy m.in. od: sposobu załadunku, właściwości usypowych materiału, dopuszczalnego maksymalnego poziomu napełnienia silosu itp. Wysokość silosu jest mierzona od powierzchni fundamentu do centralnego / uniwersalnego wlotu załadunkowego.

Wyposażenie standardowe silosów PBIN3, PBIN5, PBIN9, PBIN12 i PBIN15:

  • ✓ uniwersalny wlot załadunkowy (otwierany linką, o średnicy 390mm)
  • ✓ właz serwisowy
  • ✓ wzierniki
  • ✓ filtr tkaninowy
  • ✓ rura załadunkowa z szybkozłączką
  • ✓ rura odpowietrzająca

Wyposażenie opcjonalne silosów PBIN3, PBIN5, PBIN9, PBIN12 i PBIN15:

  • ☐ zasuwa wysypowa ø200 do podłączenia przenośnika ślimakowego typu PS160 lub PS220
  • ☐ zasuwa wysypowa ø400 do rozładunku na wózek
  • ☐ zasuwa wysypowa do przenośnika skośnego ø100 lub ø140
  • ☐ workownik

Wyposażenie standardowe silosów PBIN21/M, PBIN26/M i PBIN31/M:

  • ✓ centralny wlot załadunkowy (do przykręcenia rury spadowej lub przenośnika, o średnicy 200mm)
  • ✓ właz serwisowy
  • ✓ wzierniki

Wyposażenie opcjonalne silosów PBIN21/M, PBIN26/M i PBIN31/M:

  • ☐ filtr tkaninowy
  • ☐ rura załadunkowa z szybkozłączką
  • ☐ rura odpowietrzająca
  • ☐ zasuwa wysypowa ø200 do podłączenia przenośnika ślimakowego typu PS160 lub PS220
  • ☐ zasuwa wysypowa ø400 do rozładunku na wózek
  • ☐ zasuwa wysypowa do przenośnika skośnego ø100 lub ø140
  • ☐ workownik
  • ☐ drabina i podest

Montaż i transport

Silosy paszowe PBIN3, PBIN5, PBIN9, PBIN12 i PBIN15 są montowane w siedzibie BIN i przewożone w całości do klienta. Ale można je kupić w elementach do montażu na miejscu budowy. Silosy paszowe PBIN21/M, PBIN26/M i PBIN31/M są dostarczane do odbiorców w elementach i montowane na miejscu budowy.

Wytyczne fundamentowe dla silosów paszowych

typ silosu wszystkie PBIN
grubość płyty 30cm
min. klasa betonu C20/25 (B25)
zbrojenie stal klasy AIII żebrowana
siatka krzyżowo-zbrojona górą i dołem
Φ12 co 15cm
otulina 5cm
siatki obrócone o 45°

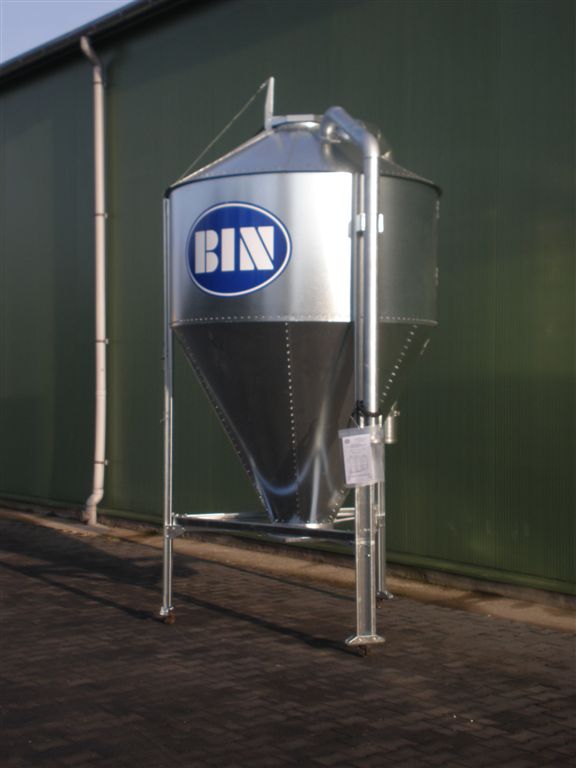

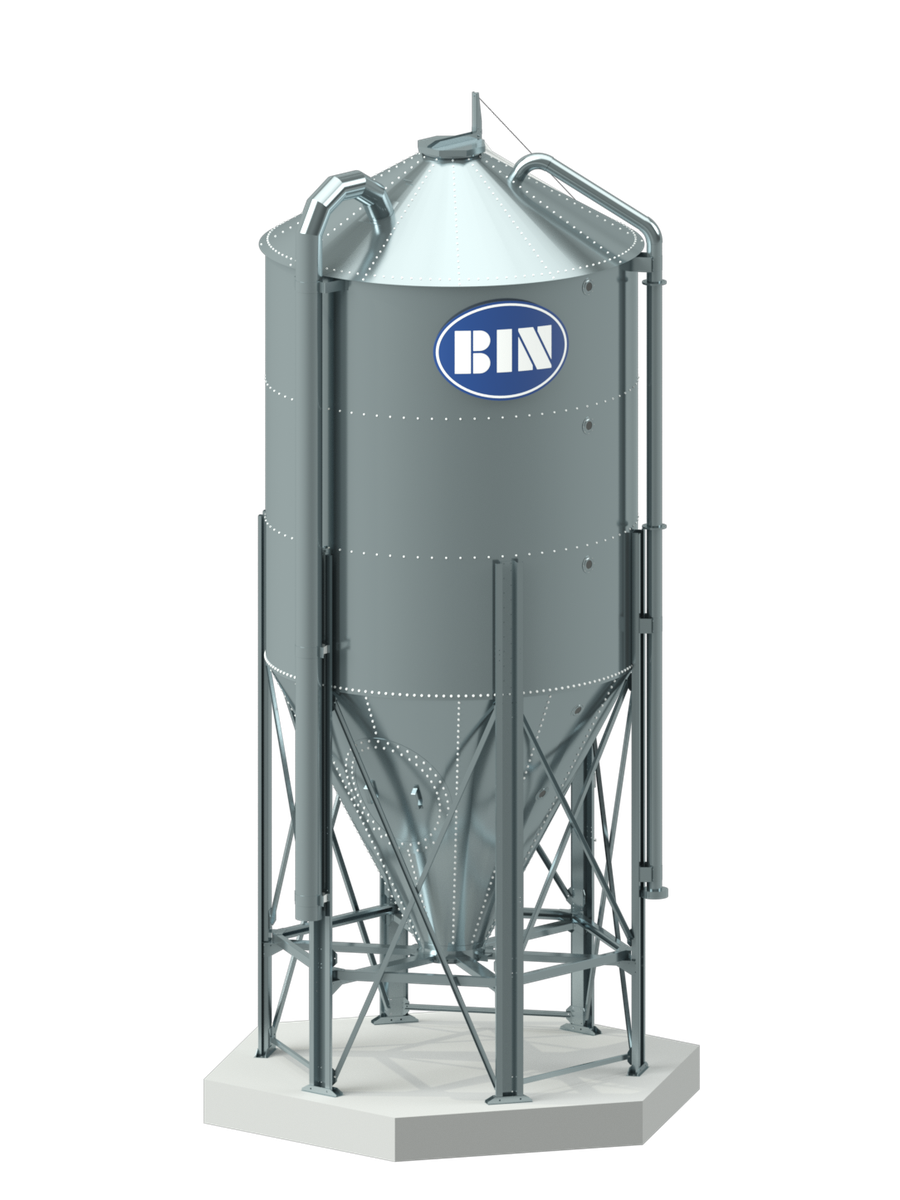

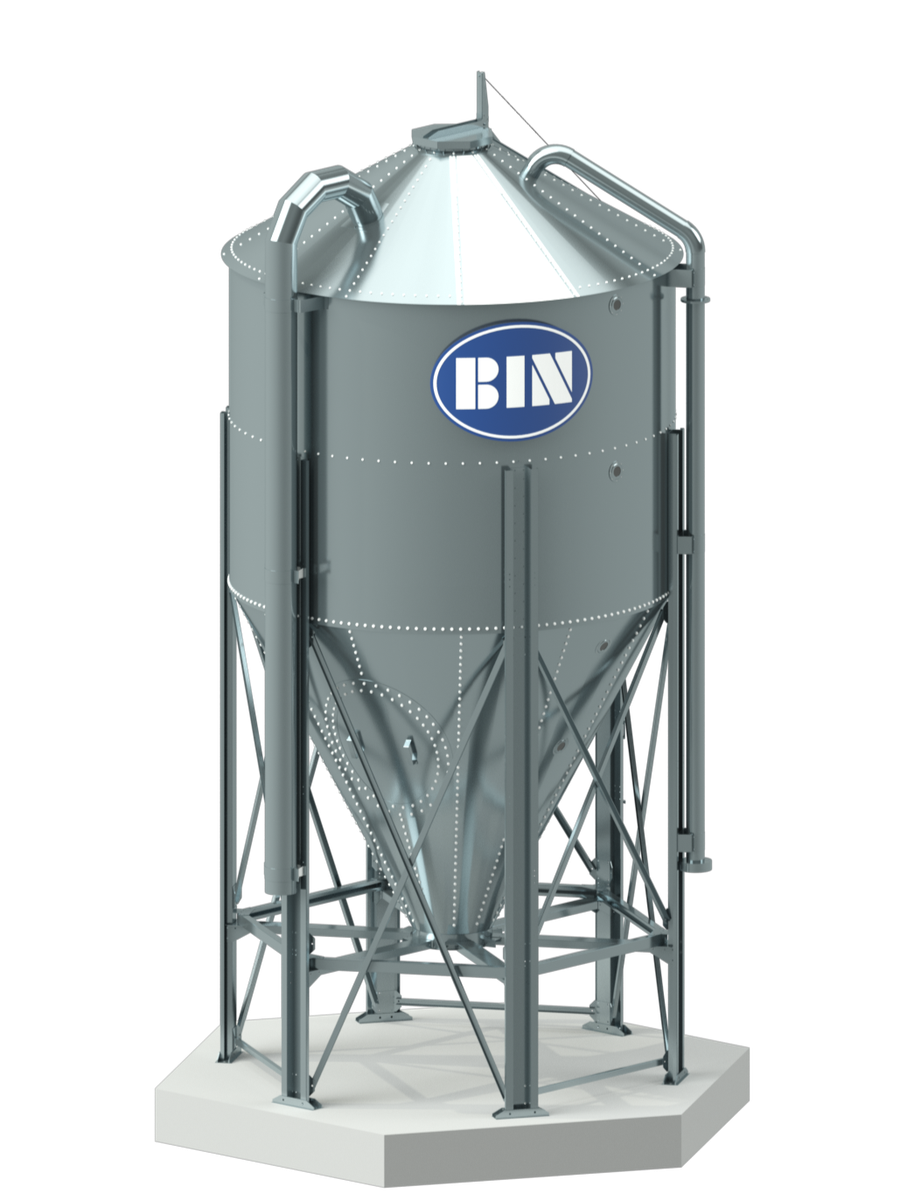

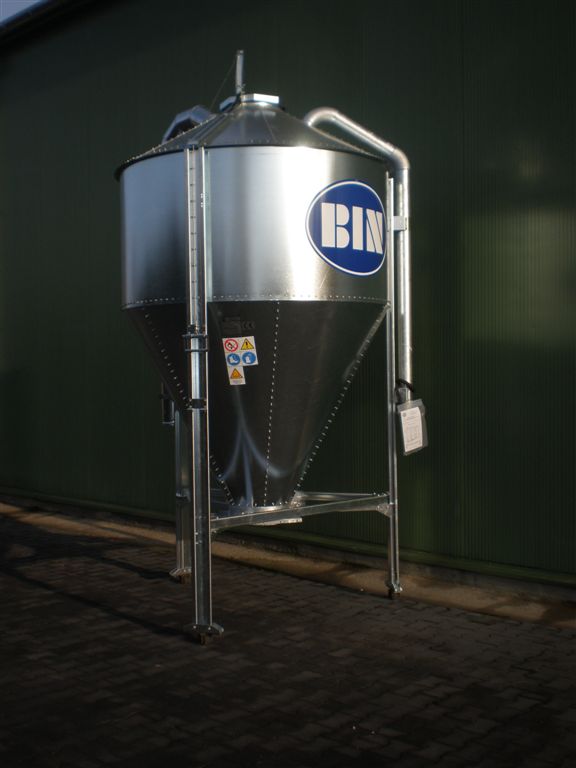

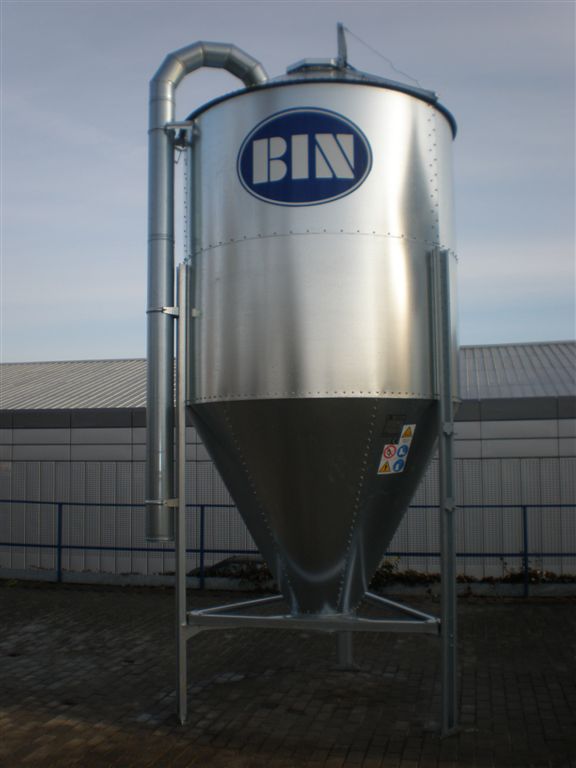

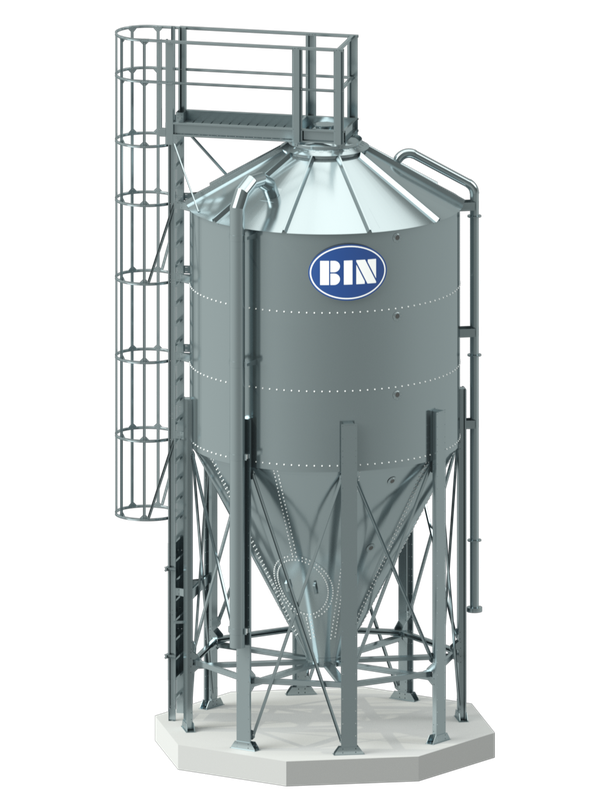

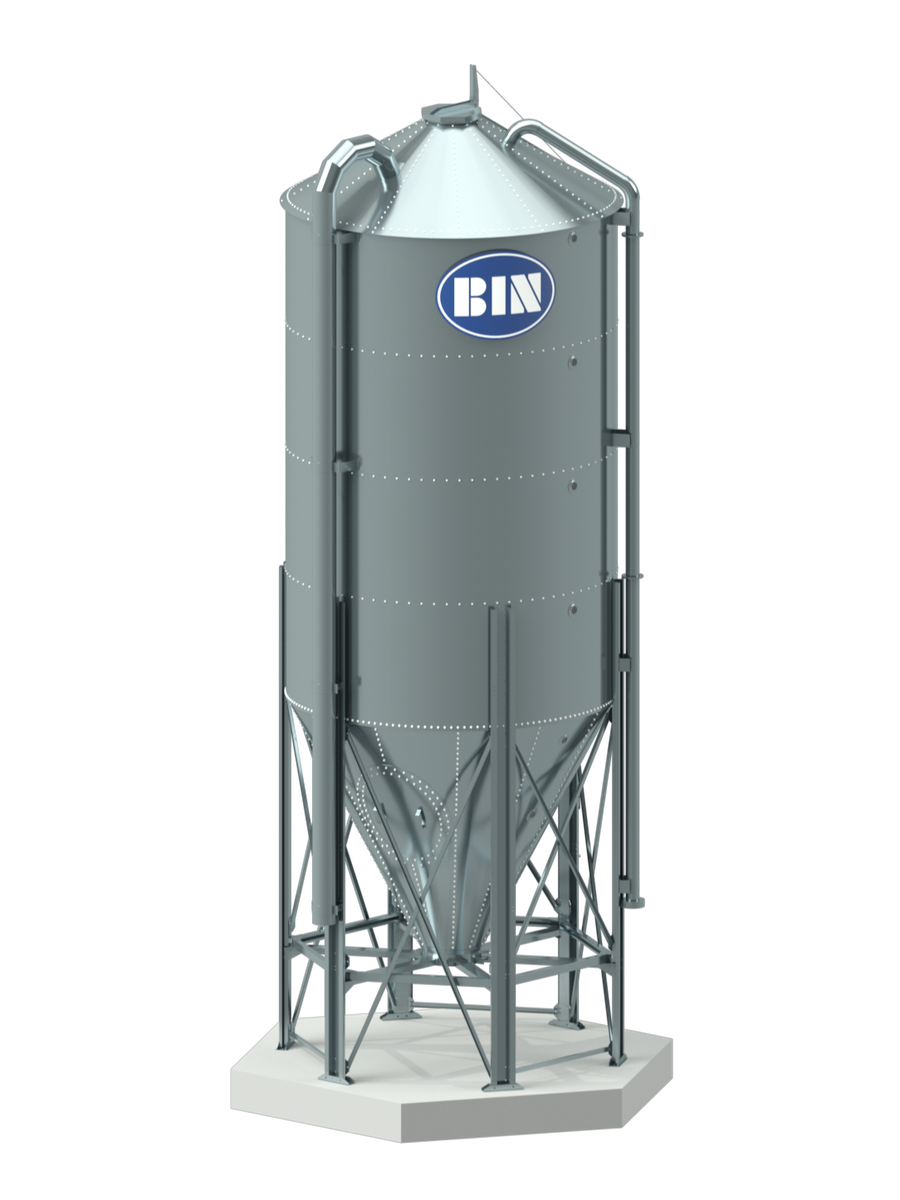

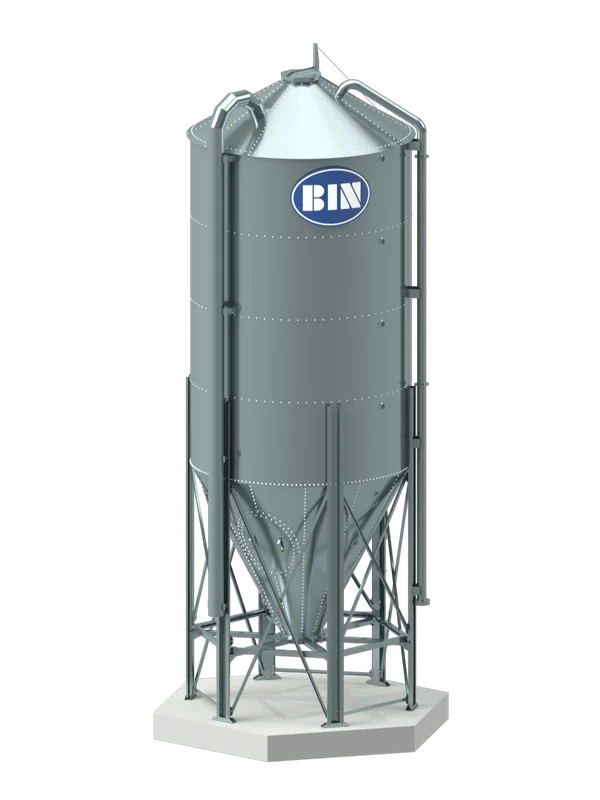

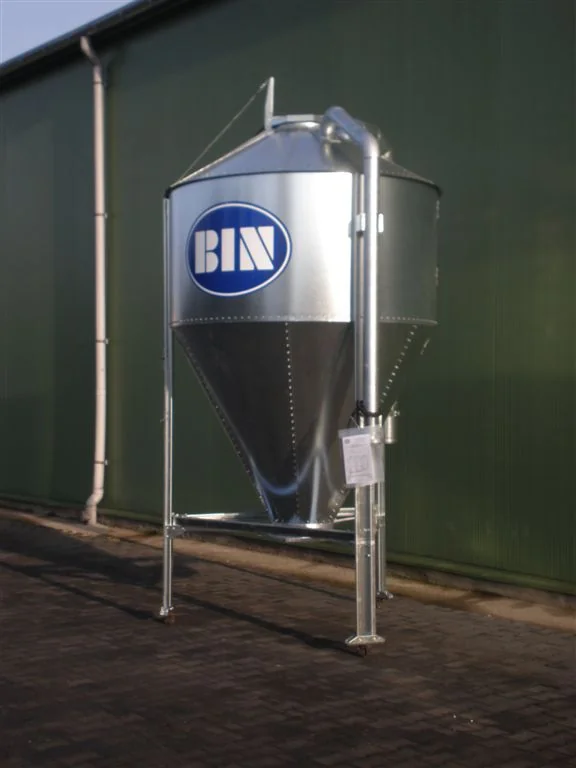

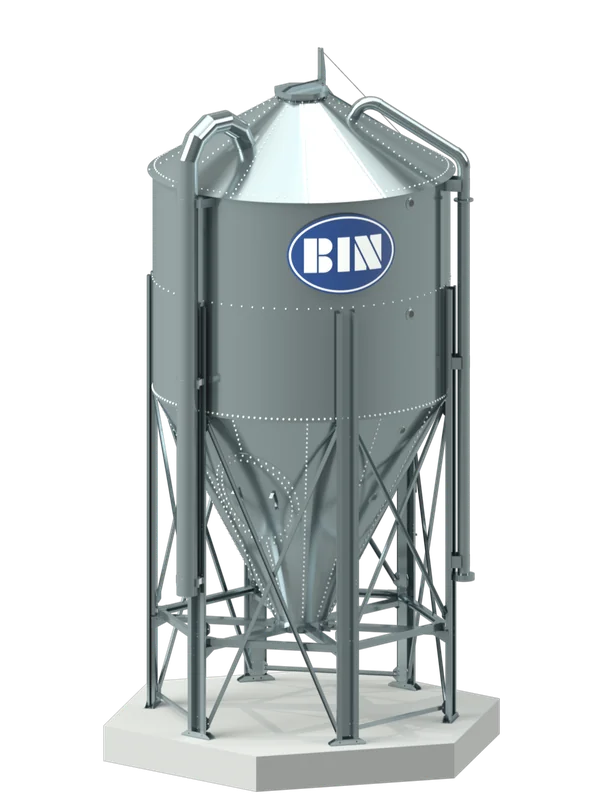

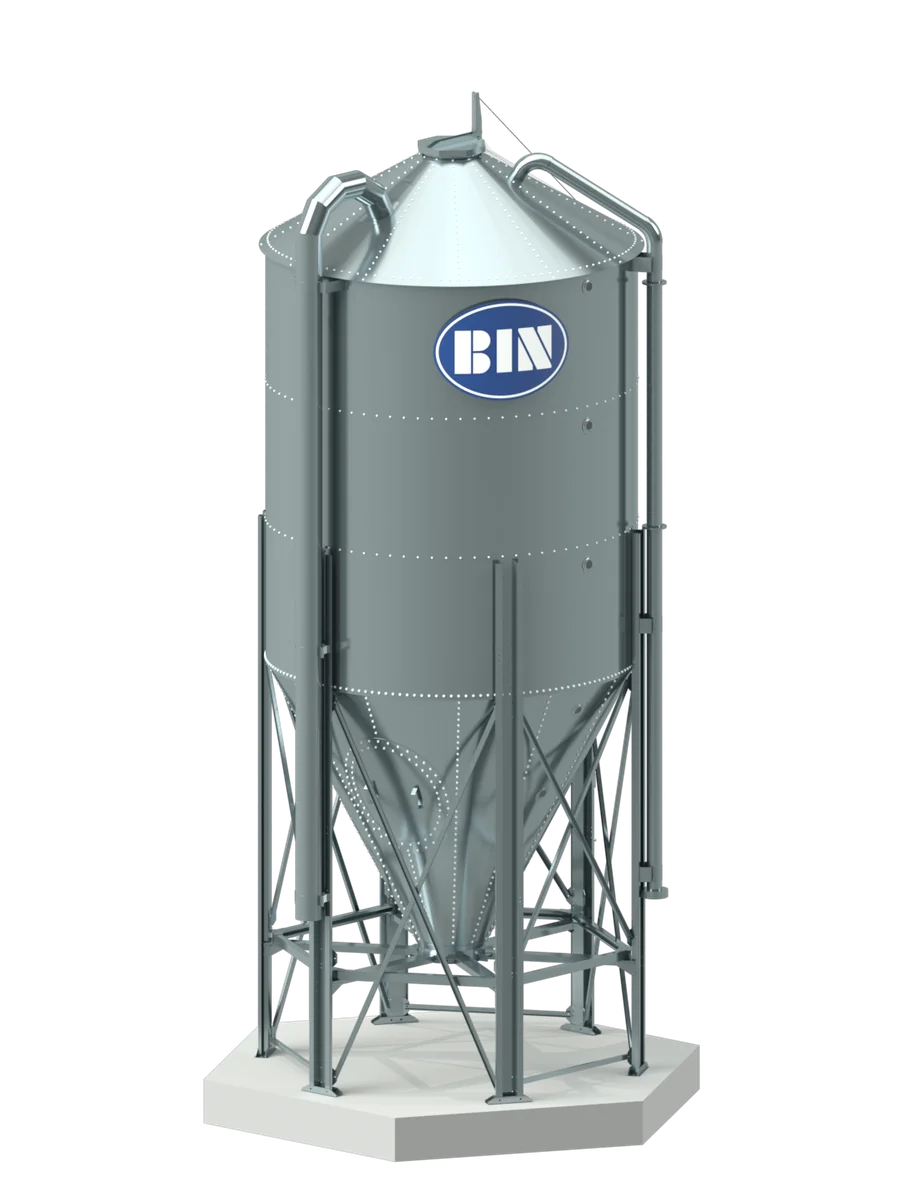

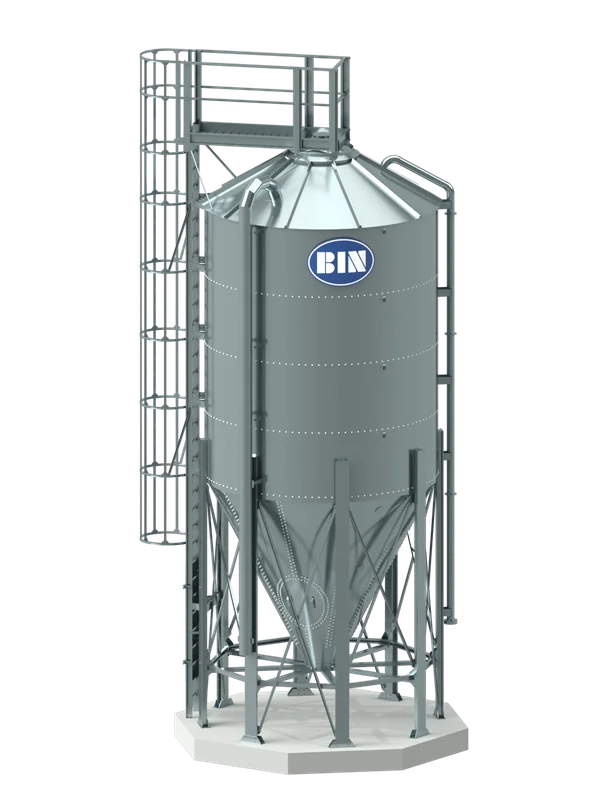

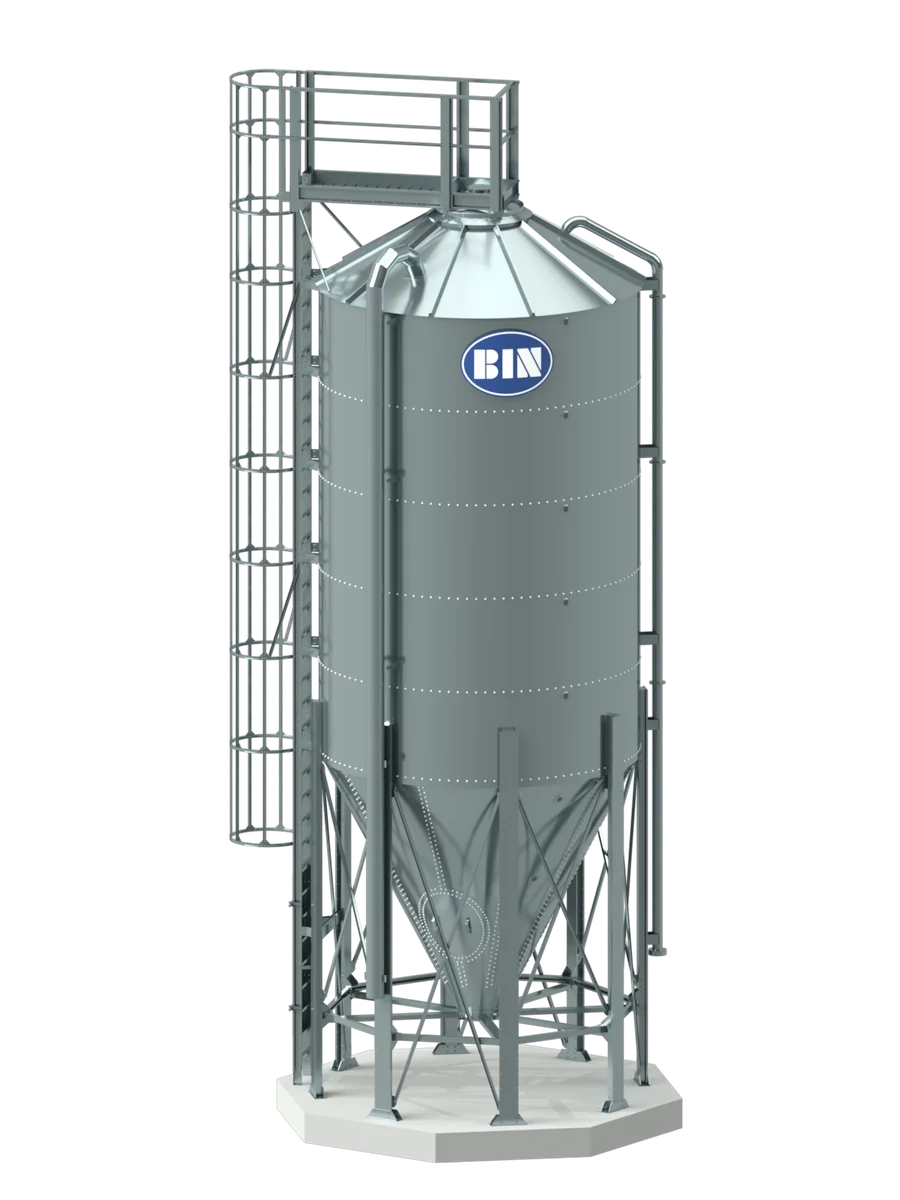

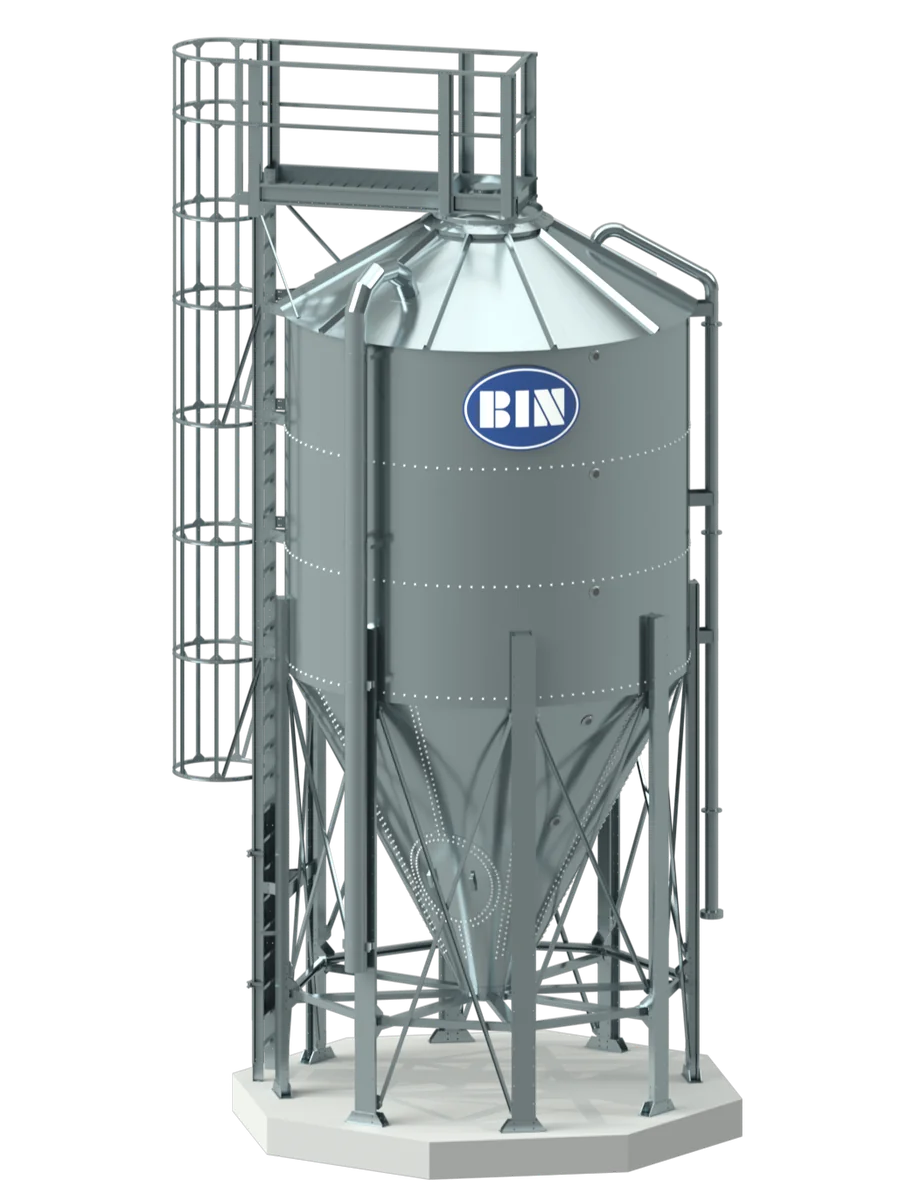

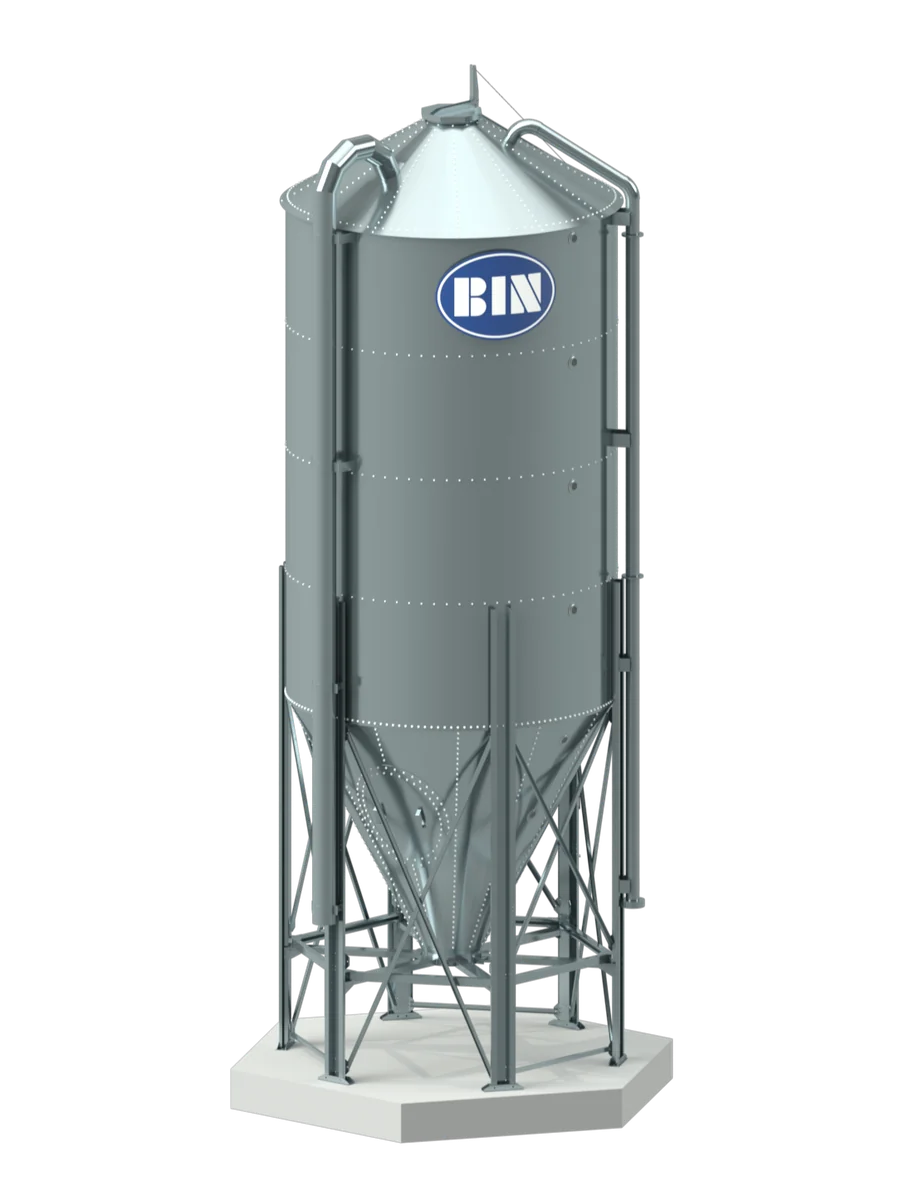

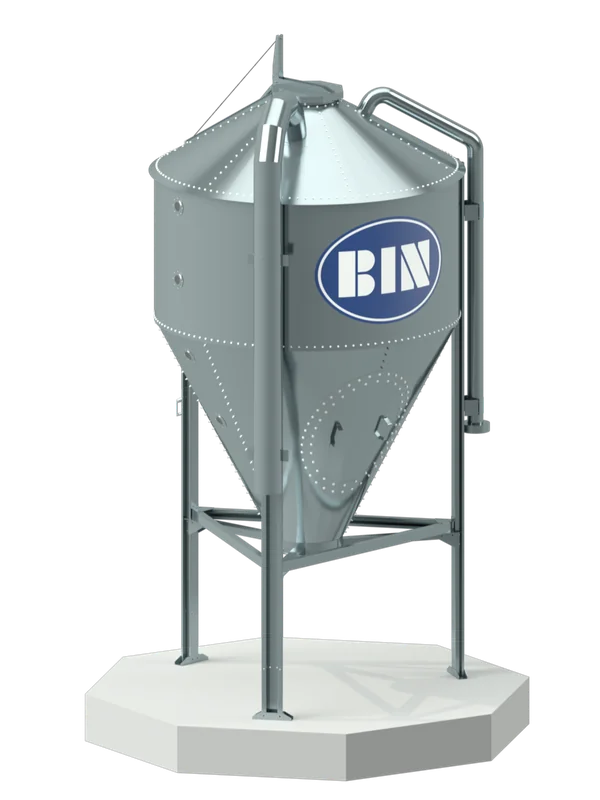

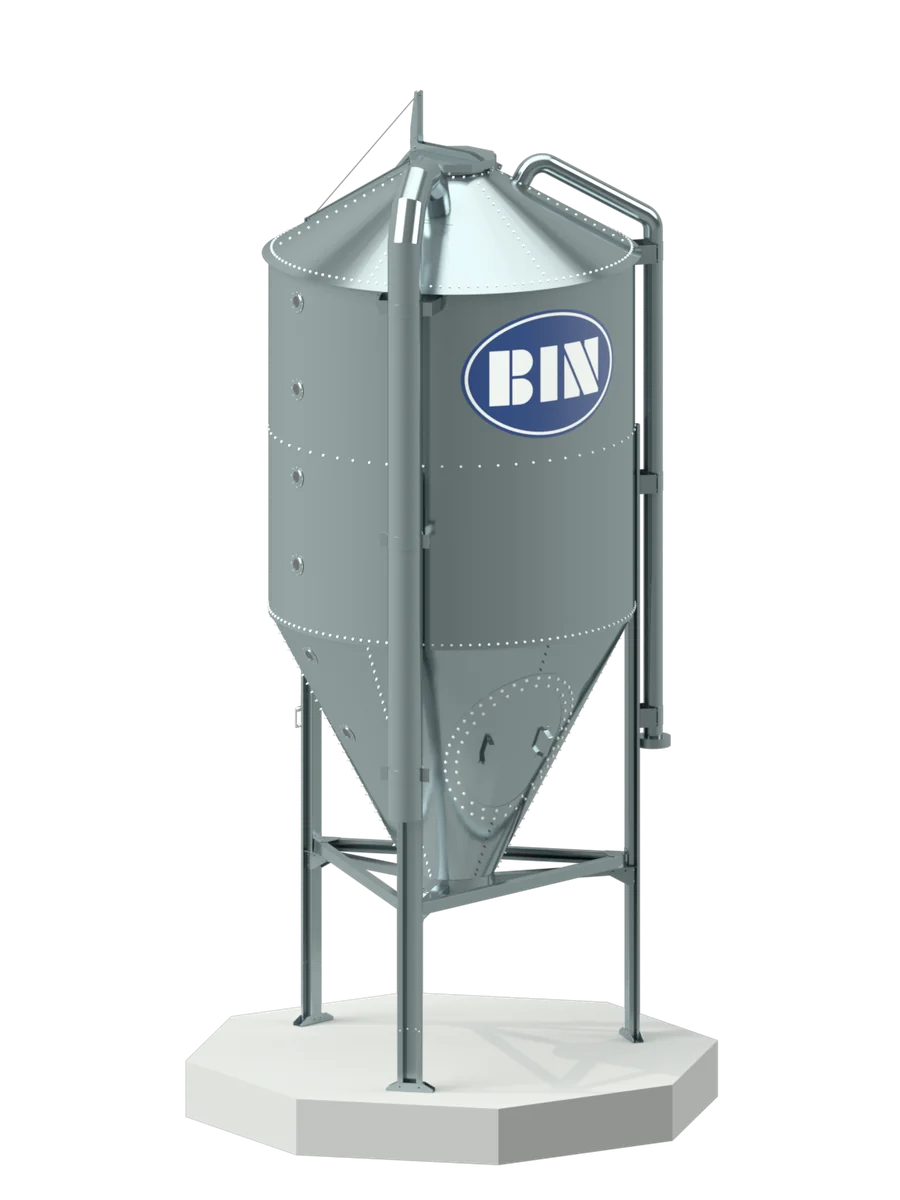

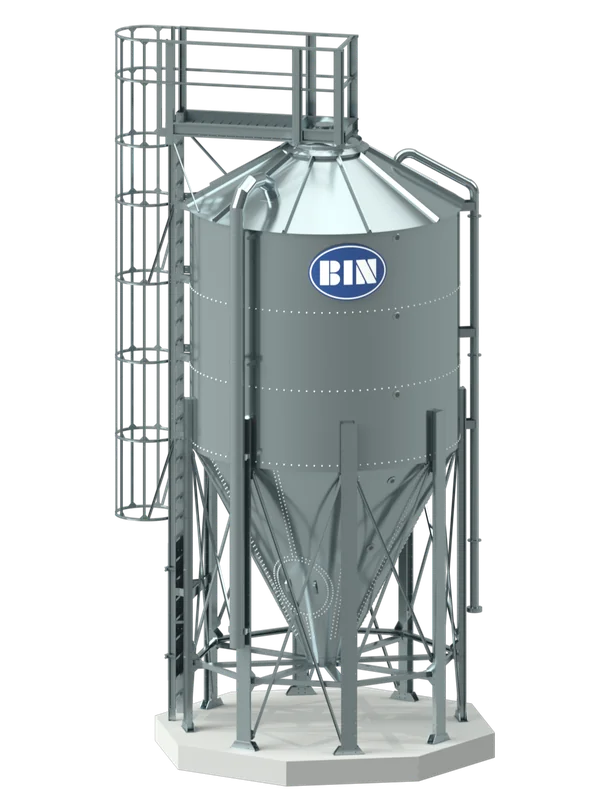

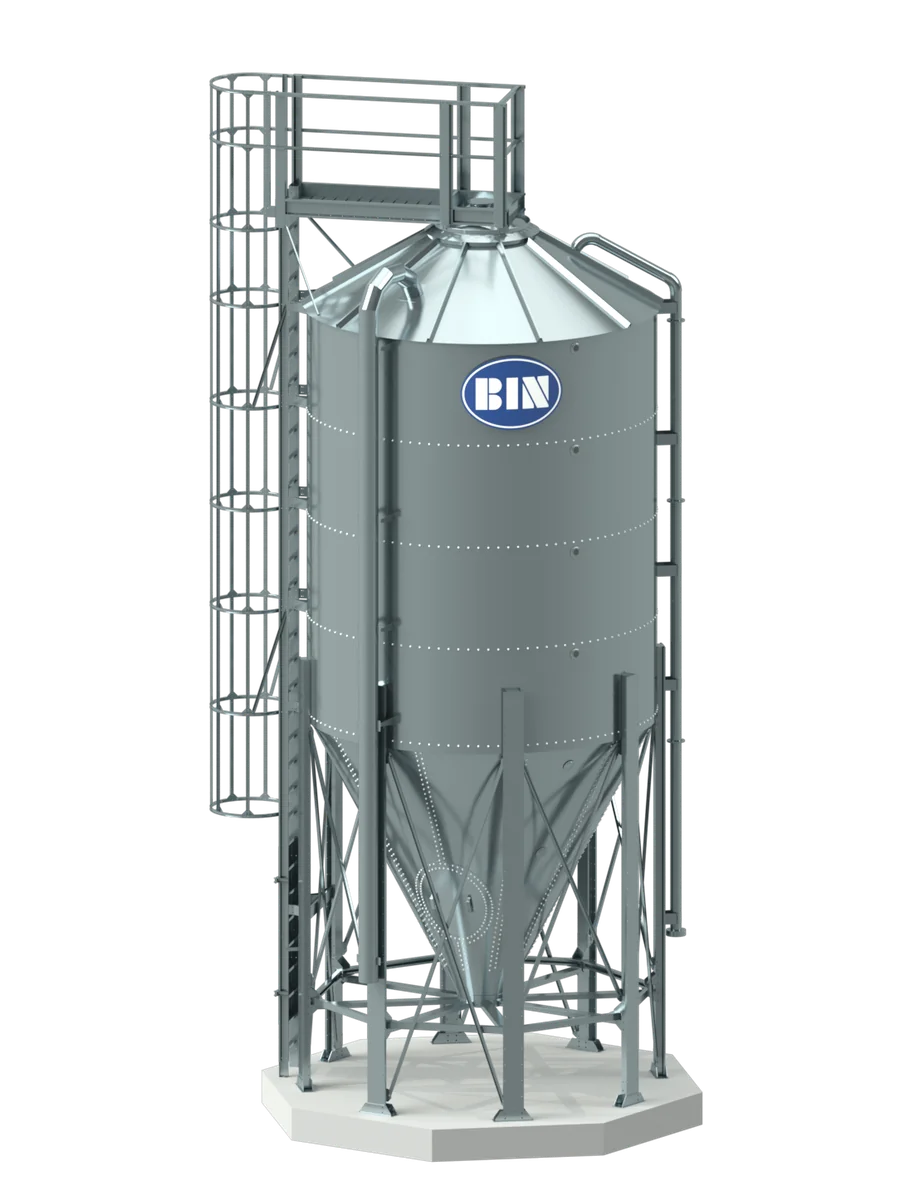

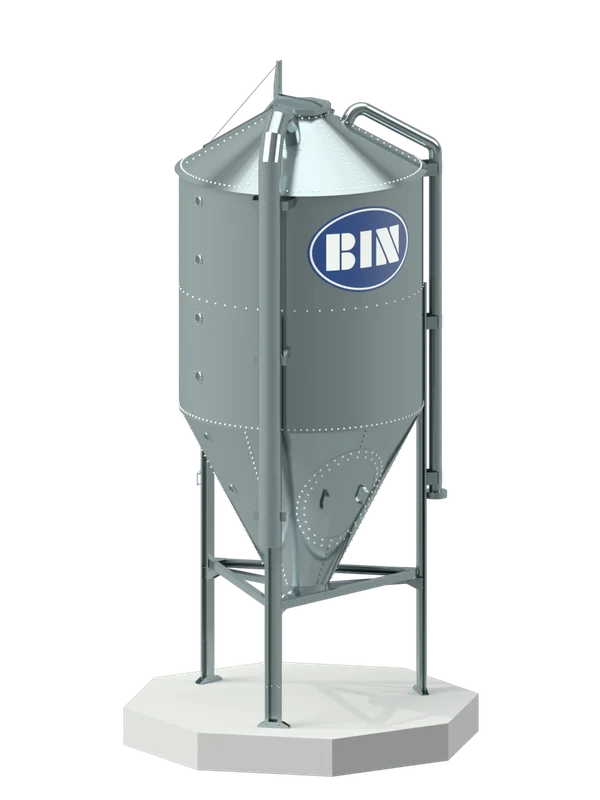

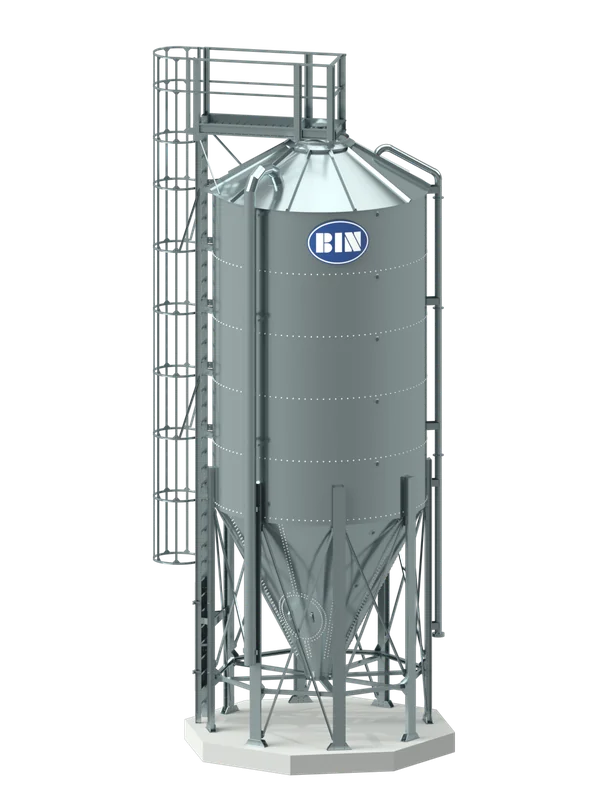

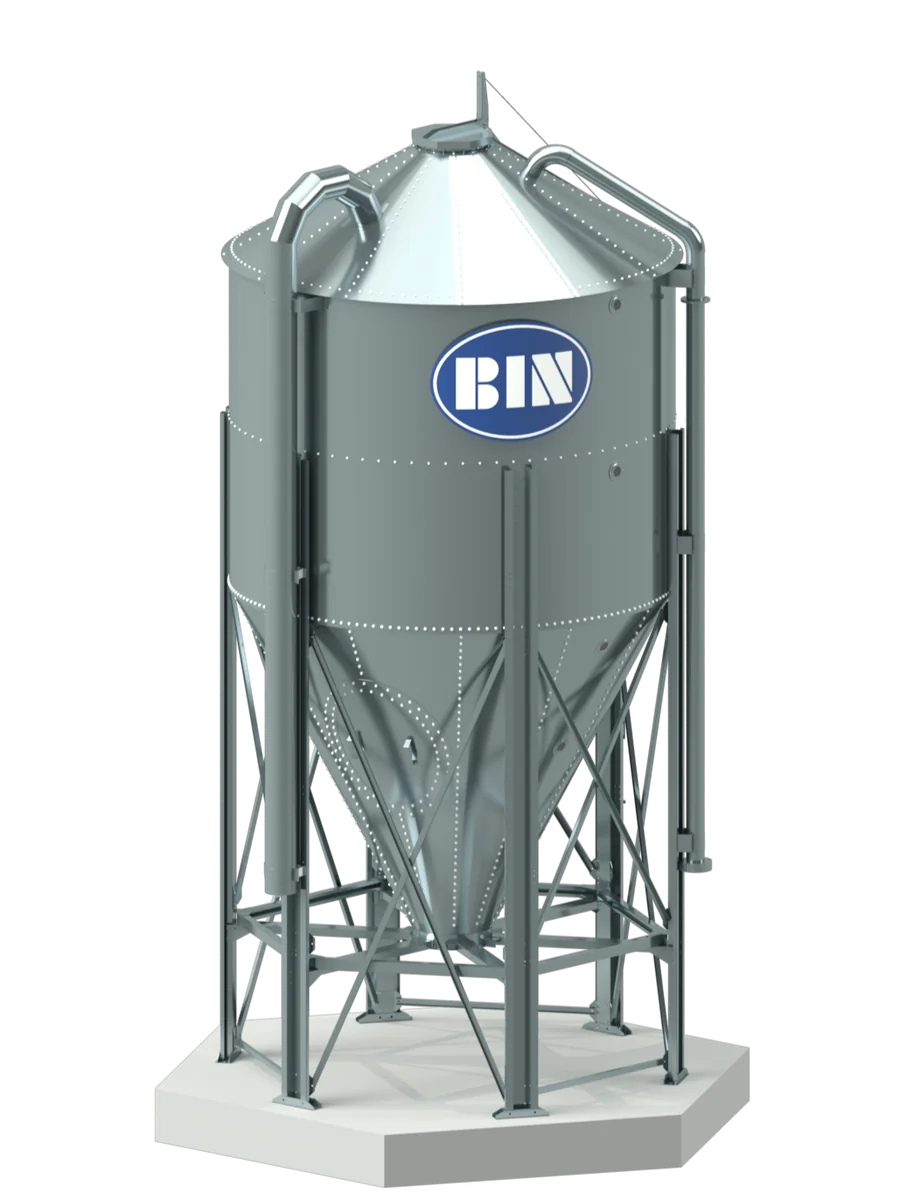

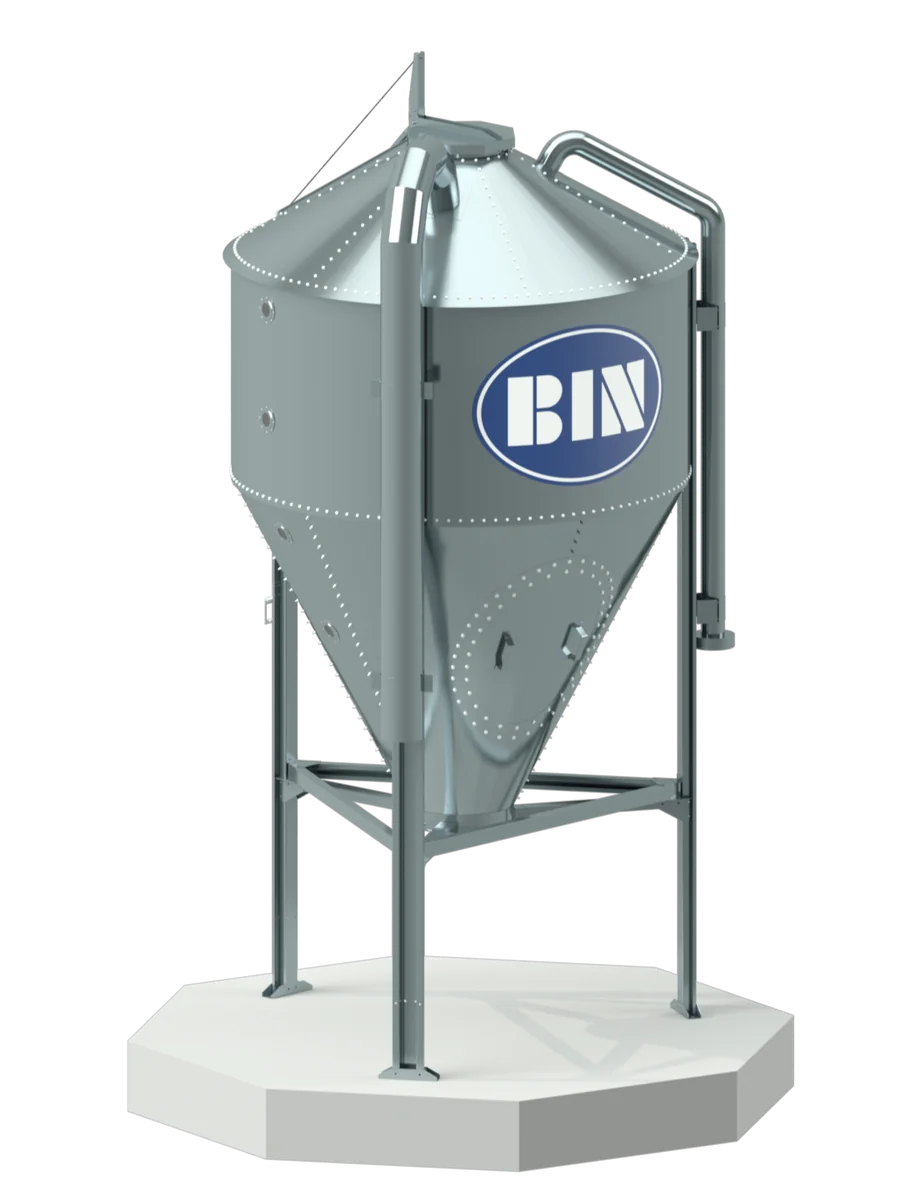

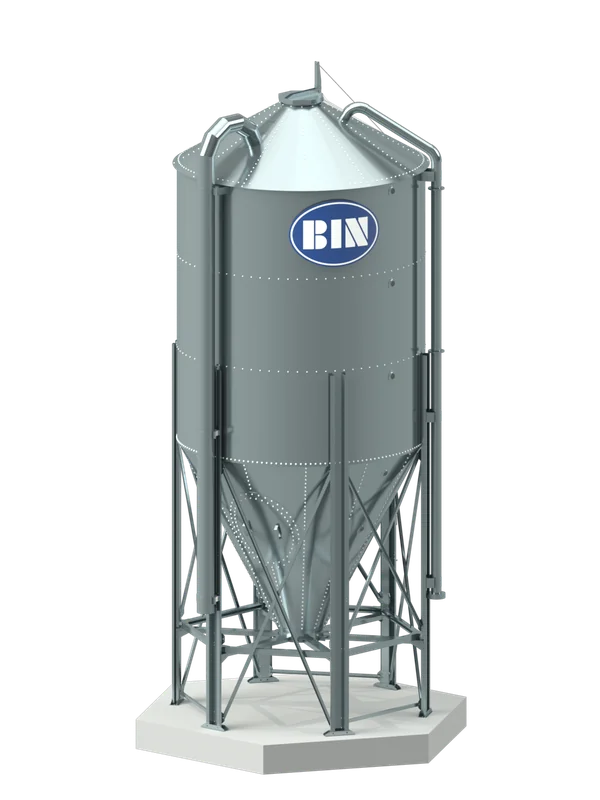

Galeria silosów paszowych BIN
