KONSIL60

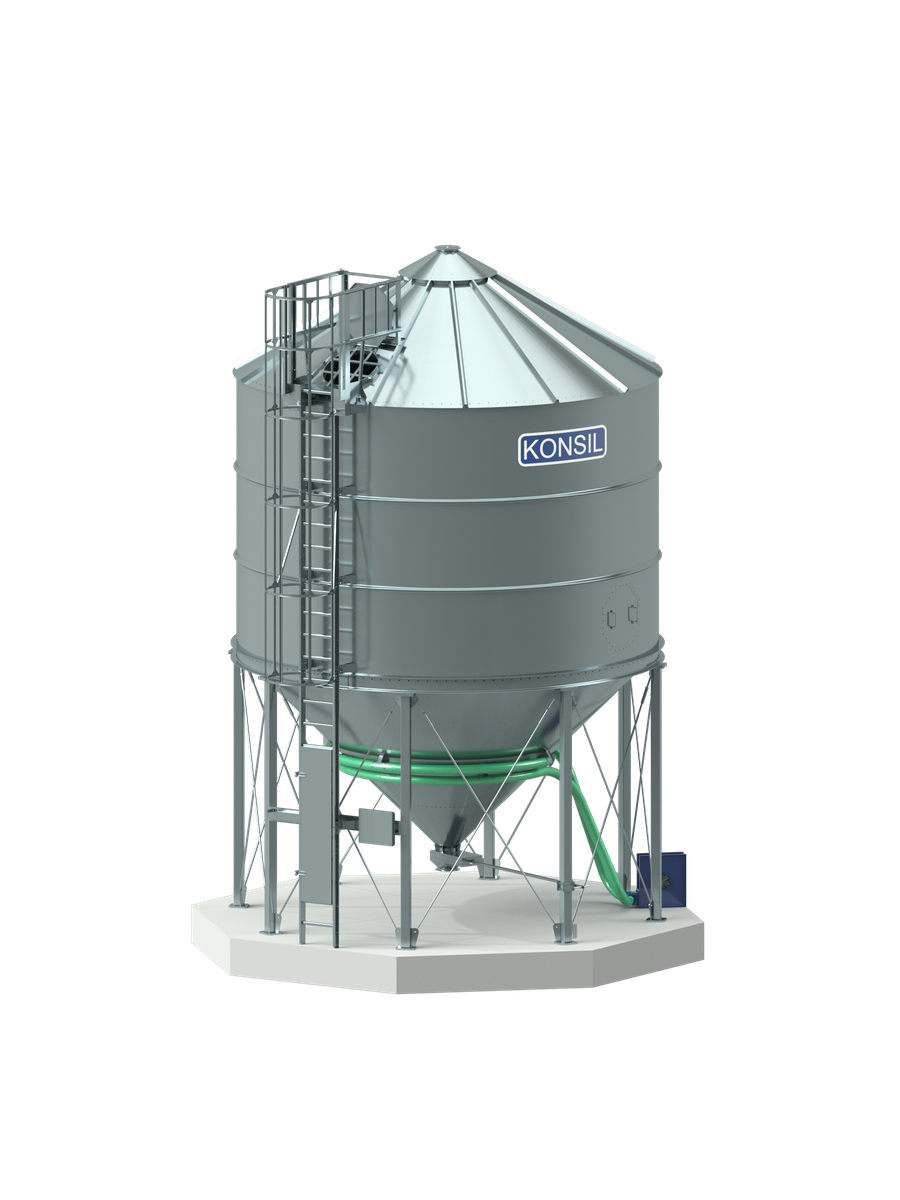

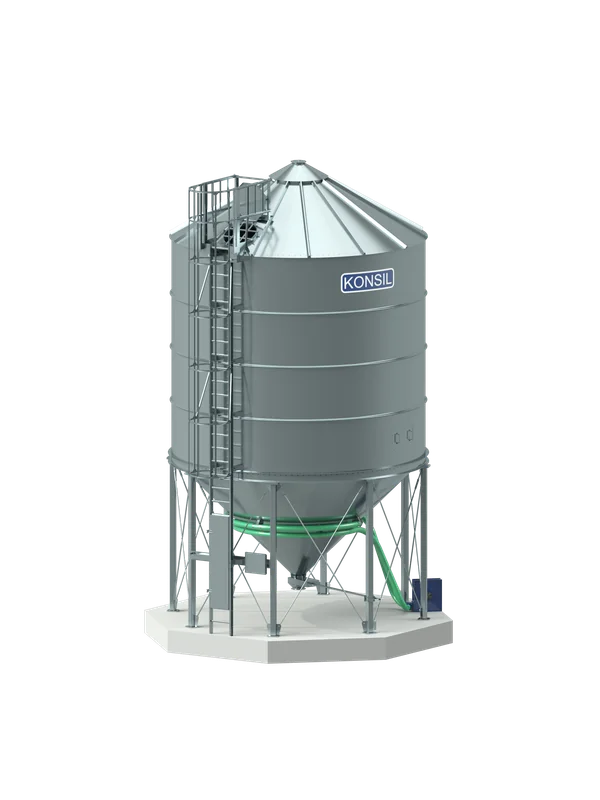

MODEL K60/3

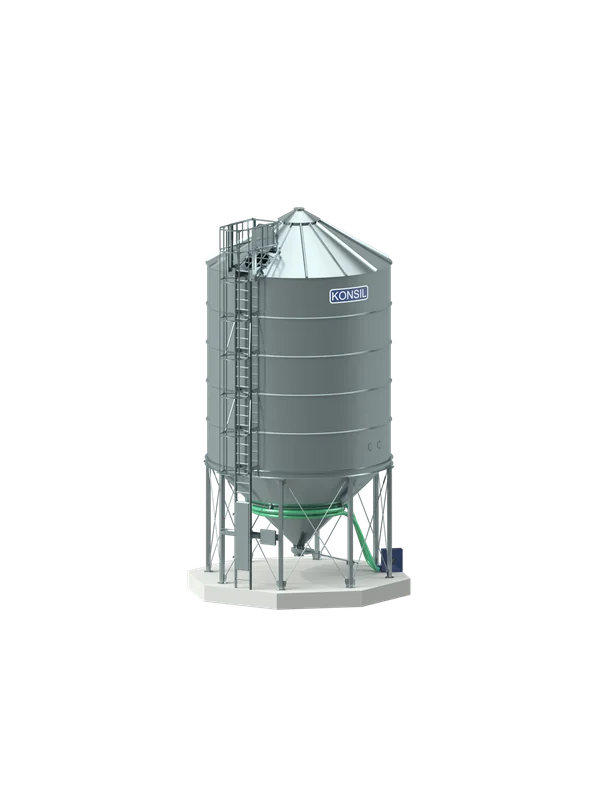

MODEL K60/4

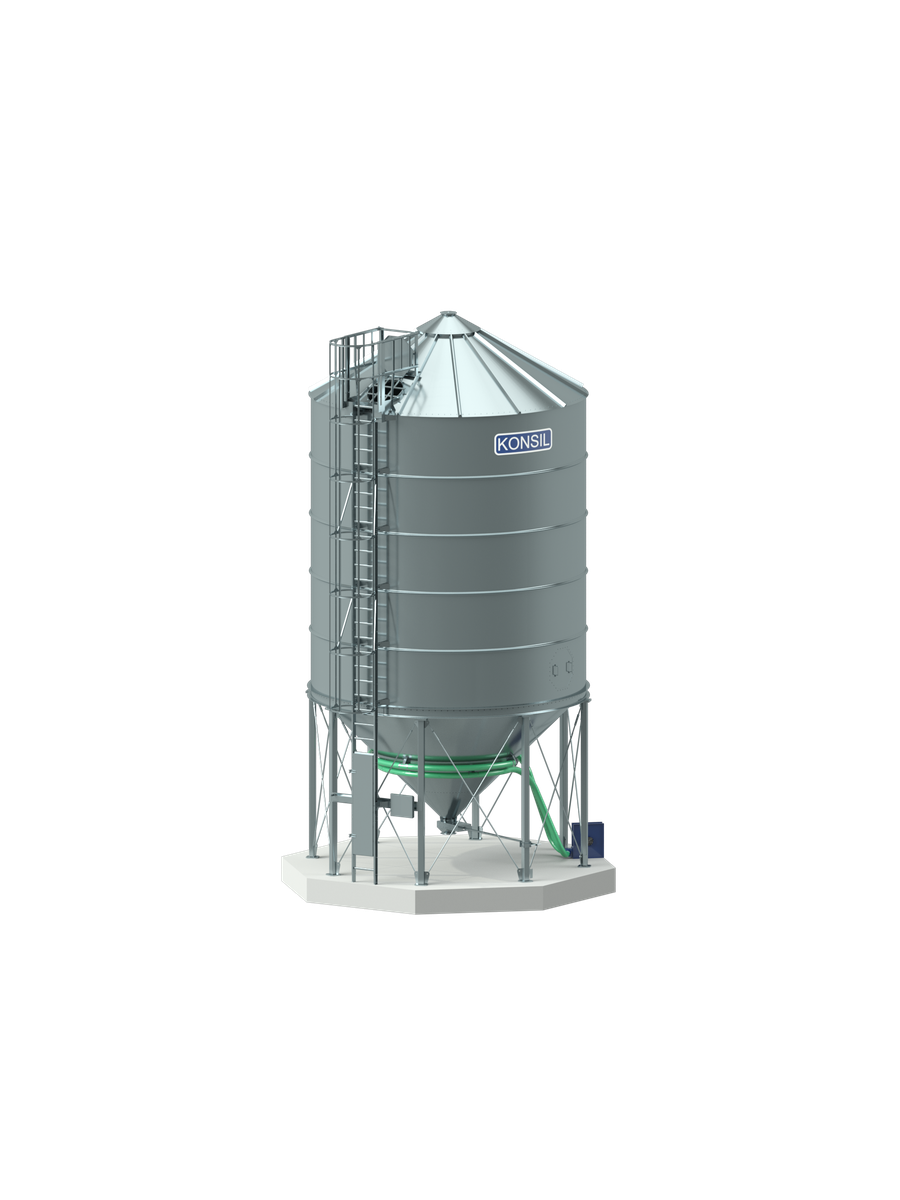

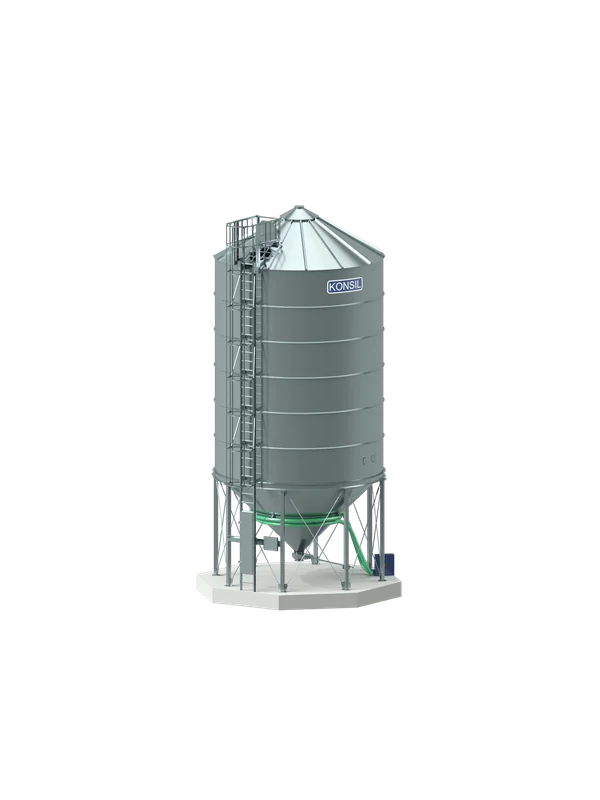

MODEL K60/5

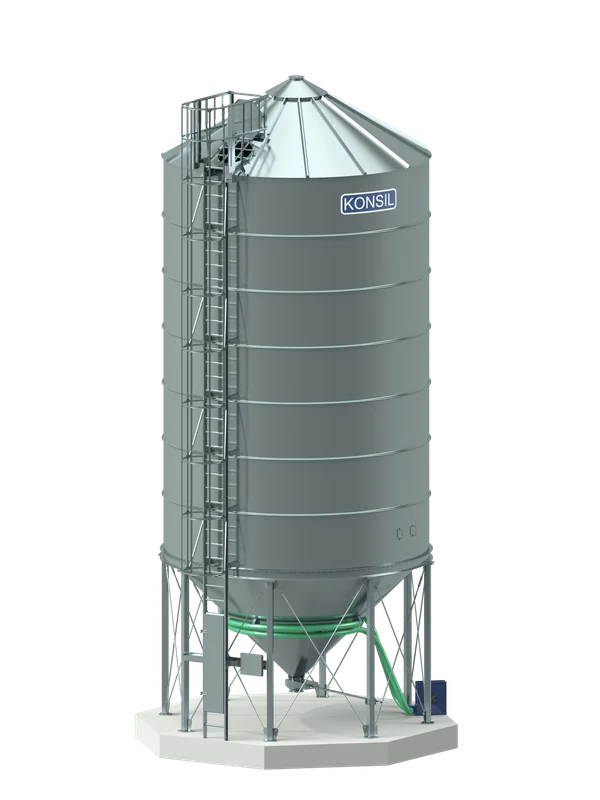

MODEL K60/6
MODEL K60/7

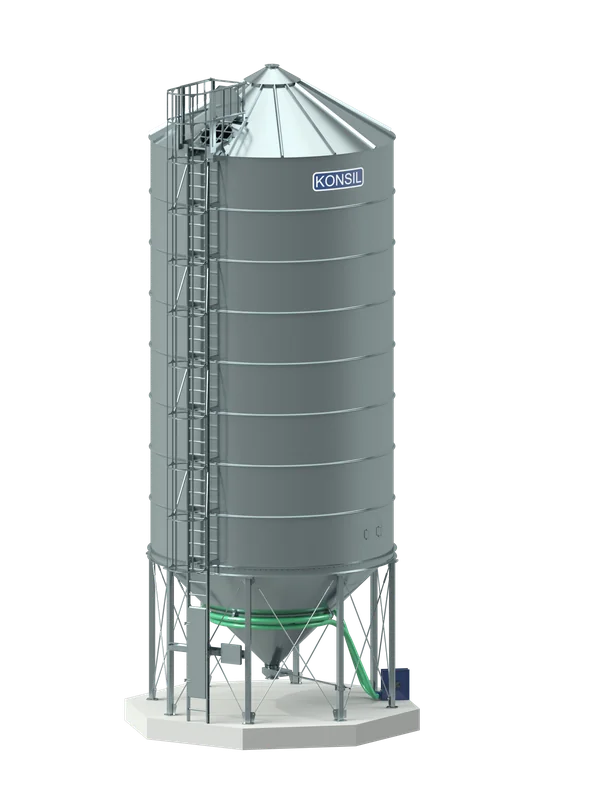

MODEL K60/8

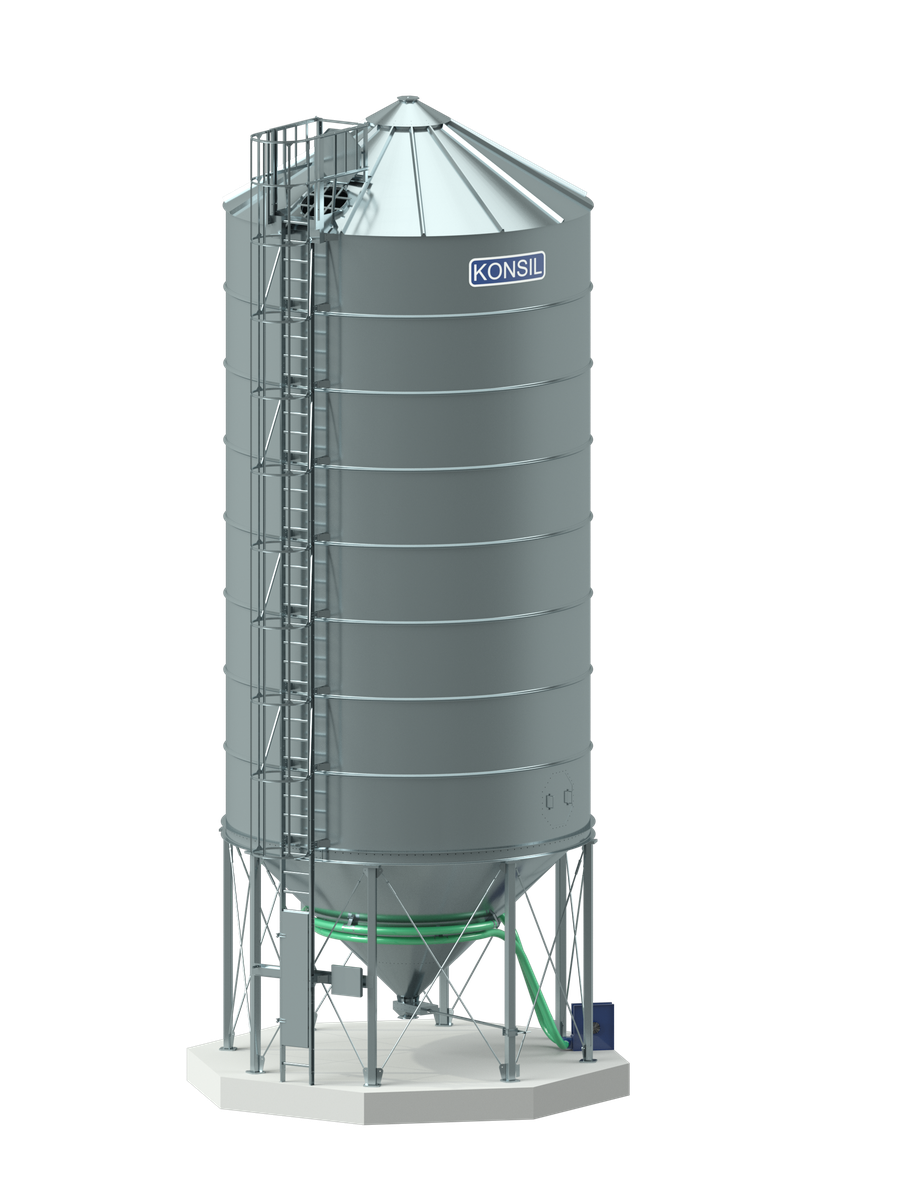

Silosy lejowe KONSIL typu KONSIL60

  • Kategoria:Silosy lejowe KONSIL
  • Podłoga:Skośna
  • Blacha:Płaska
  • Ładowność:od 47,6t do 103,5t
  • Średnica:4,46m

    • Silosy typu KONSIL60 o średnicy 4,46m i ładowności od 47,6t do 103,5t są przeznaczone do przechowywania ziarna. Dostępne są w sześciu modelach: K60/3, K60/4, K60/5, K60/6, K60/7 oraz K60/8.

Dane techniczne

model KONSIL60/3 KONSIL60/4 KONSIL60/5 KONSIL60/6 KONSIL60/7 KONSIL60/8
pojemność (objętość) 63,5 m³ 78,4 m³ 93,2 m³ 108 m³ 123 m³ 138 m³
ładowność dlap szenicy o ciężarze 780kg/m³ 47,6 ton 58,8 ton 69,9 ton 81 ton 92,3 t 103,5 t
masa silosu 2665 kg 2785 kg 2905 kg 3025 kg 3500 kg 3820 kg
średnica 4,46 m 4,46 m 4,46 m 4,46 m 4,46 m 4,46 m
masa 2665 kg 2785 kg 2905 kg 3025 kg 3500 kg 3820 kg
ilość słupów 8 szt 8 szt 8 szt 8 szt 8 szt 8 szt
wysokość płaszcza 2,90 m 3,85 m 4,80 m 5,75 m 6,70 m 7,65 m
powierzchnia 15,6 m㎡ 15,6 m㎡ 15,6 m㎡ 15,6 m㎡ 15,6 m㎡ 15,6 m㎡

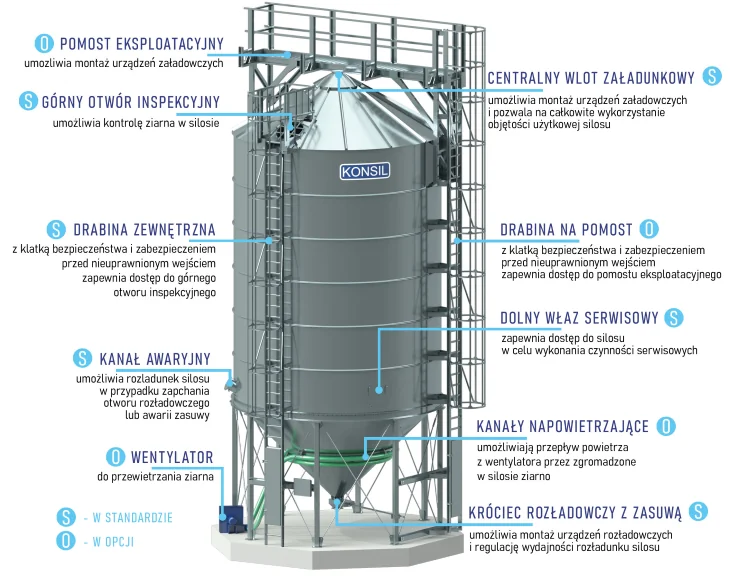

Wyposażenie standardowe i opcjonalne silosów

K60/3 K60/4 K60/5 K60/6 K60/7 K60/8
drabina zewnętrzna S S S S S S
właz serwisowy dolny S S S S S S
górny otwór inspekcyjny S S S S S S
centralny wlot załadunkowy S S S S S S
króciec do rozładunku awaryjnego S S S S S S
zasuwa S S S S S S
wielopunktowa sonda do pomiaru temperatury O
TEMP_S_4		 O
TEMP_S_6		 O
TEMP_S_6		 O
TEMP_S_8		 O
TEMP_S_10		 O
TEMP_S_10

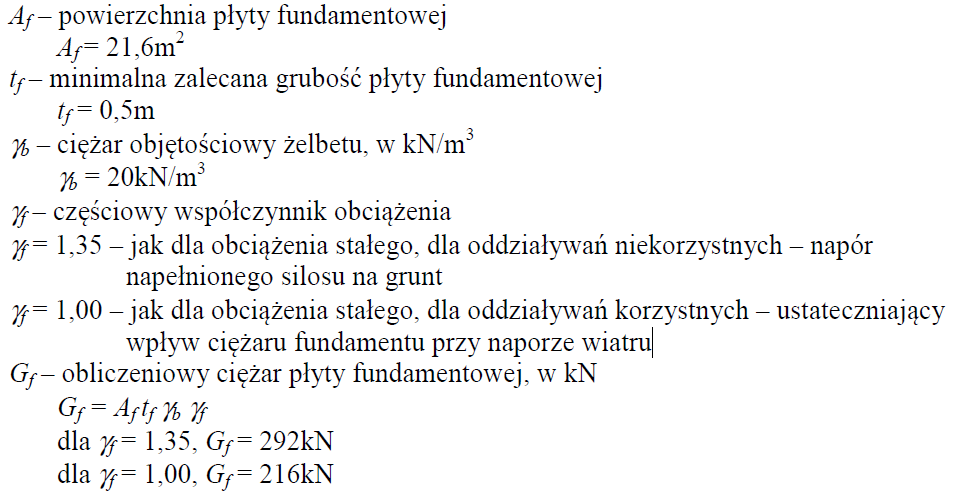

Płyta fundamentowa pod silosy typu KONSIL60

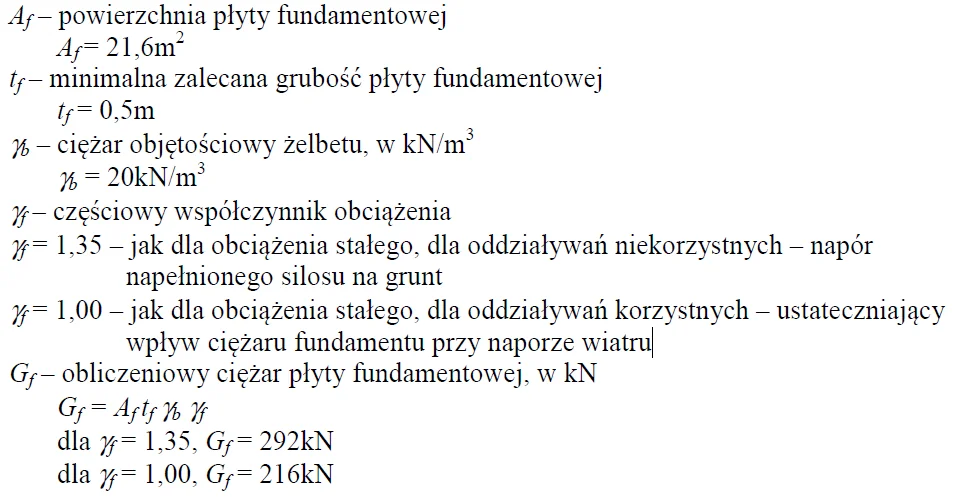

  • Opis techniczny fundamentu

Niniejsze parametry mają charakter orientacyjny i w przypadku wprowadzenia istotnych zmian projektowanej płyty fundamentowej należy je oszacować zgodnie z przyjętymi założeniami.
- warunki geotechniczne - przy projektowaniu fundamentów pod silos KONSIL60/6 należy uwzględnić lokalne warunki geotechniczne
- minimalna klasa betonu C16/20 (B20)
- minimalna grubość płyty 400mm
- wymiary płyty według rys.

Rysunki techniczne

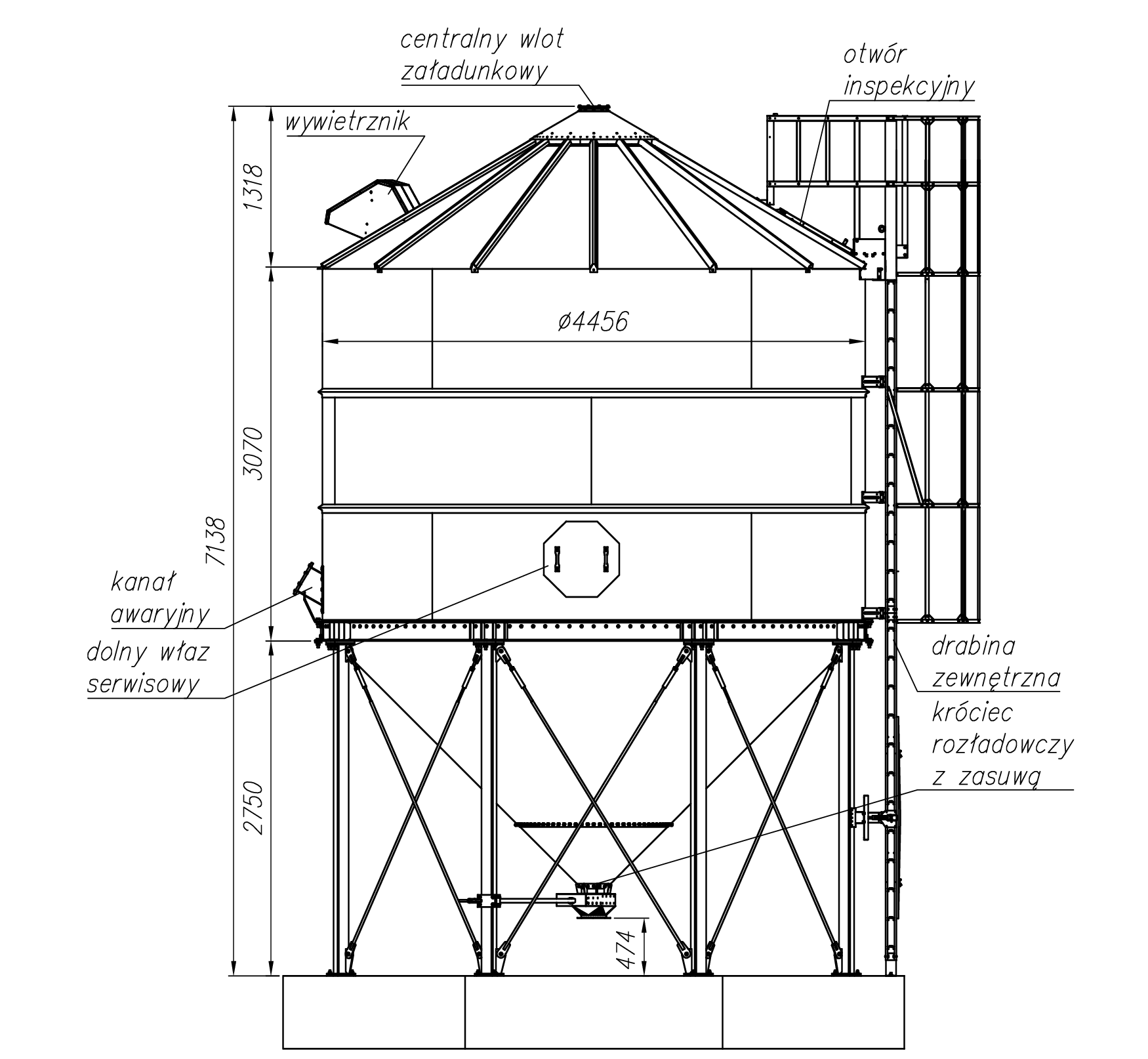

  • Silos typu K60/3

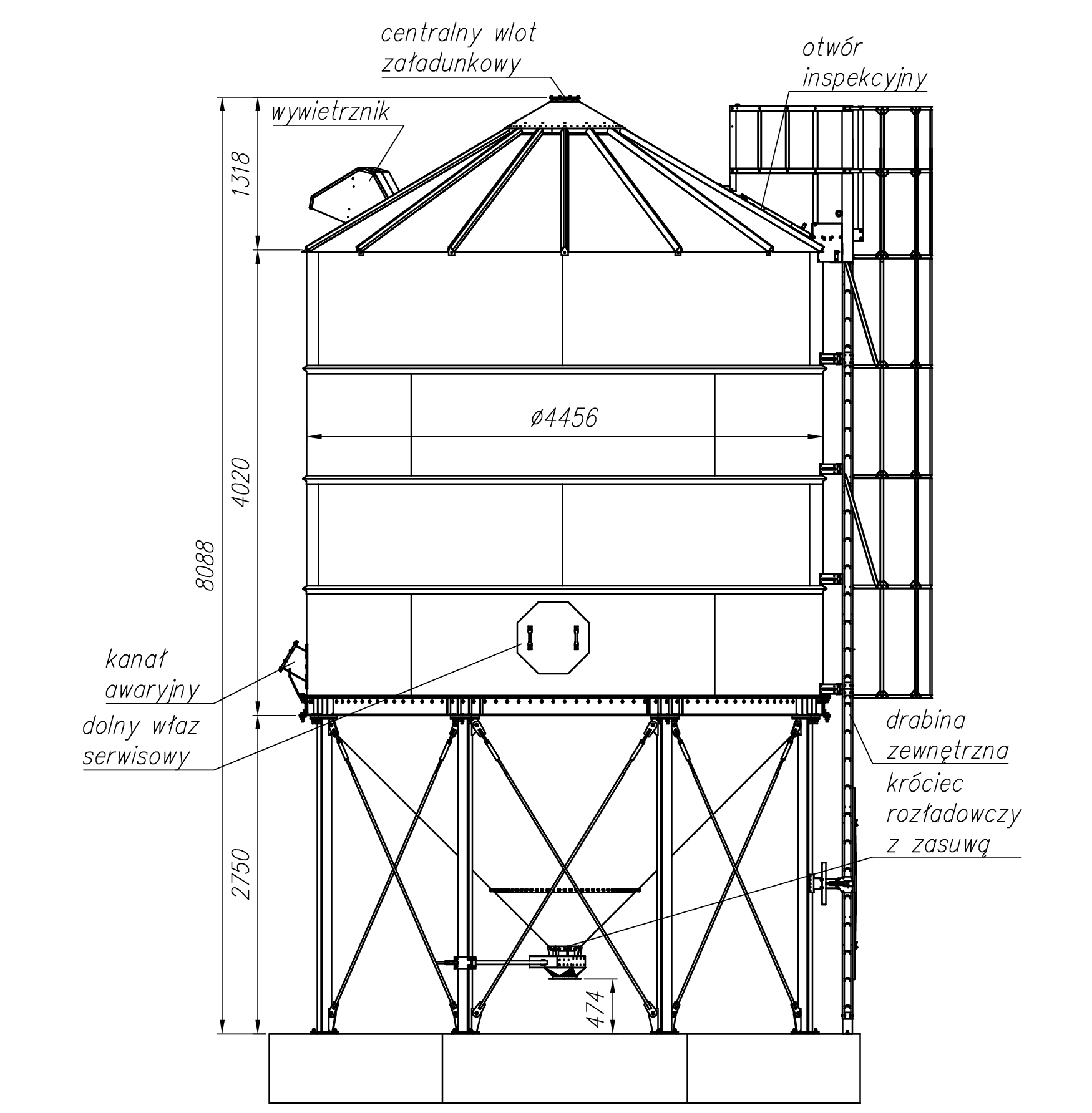

  • Silos typu K60/4

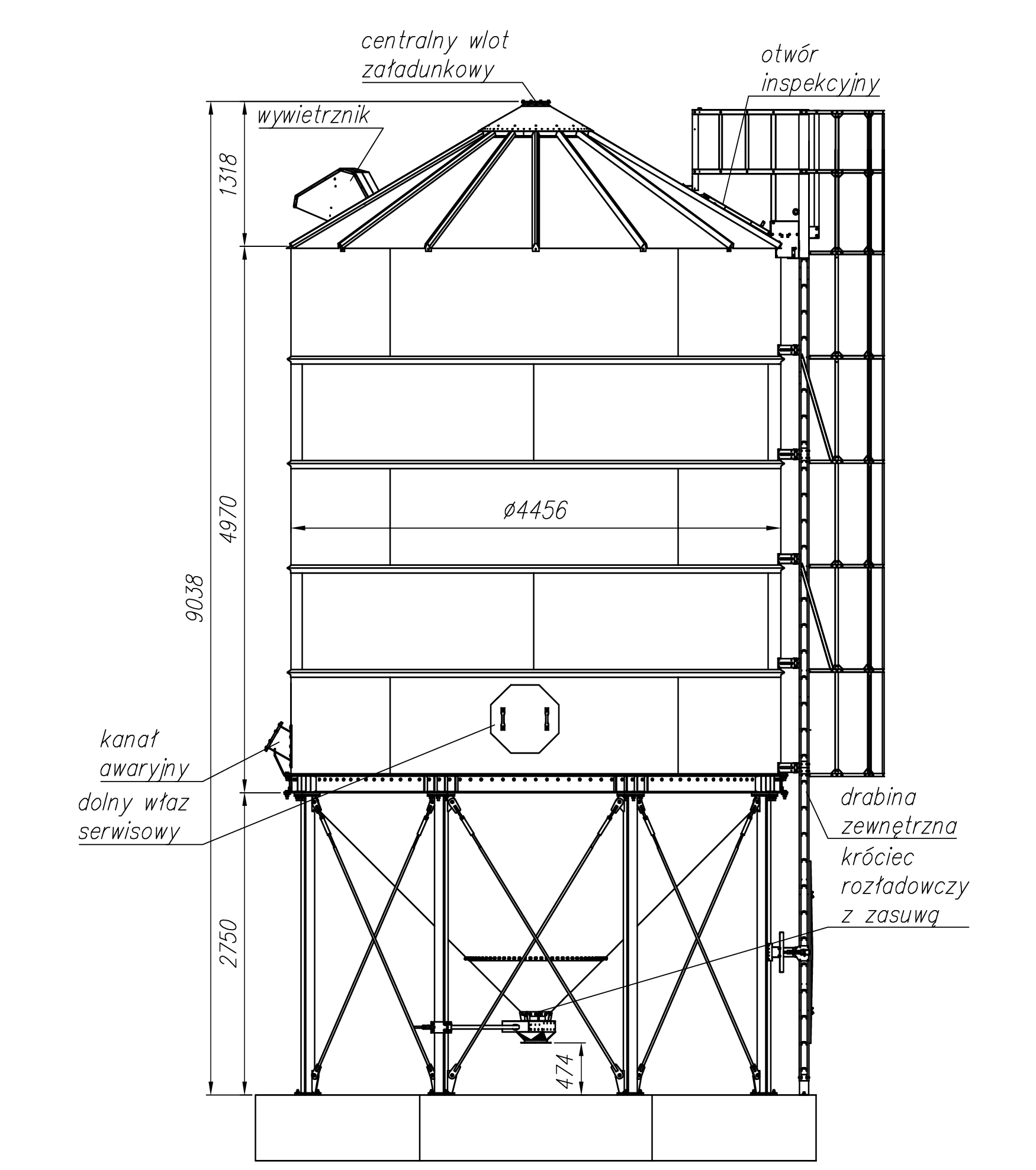

  • Silos typu K60/5

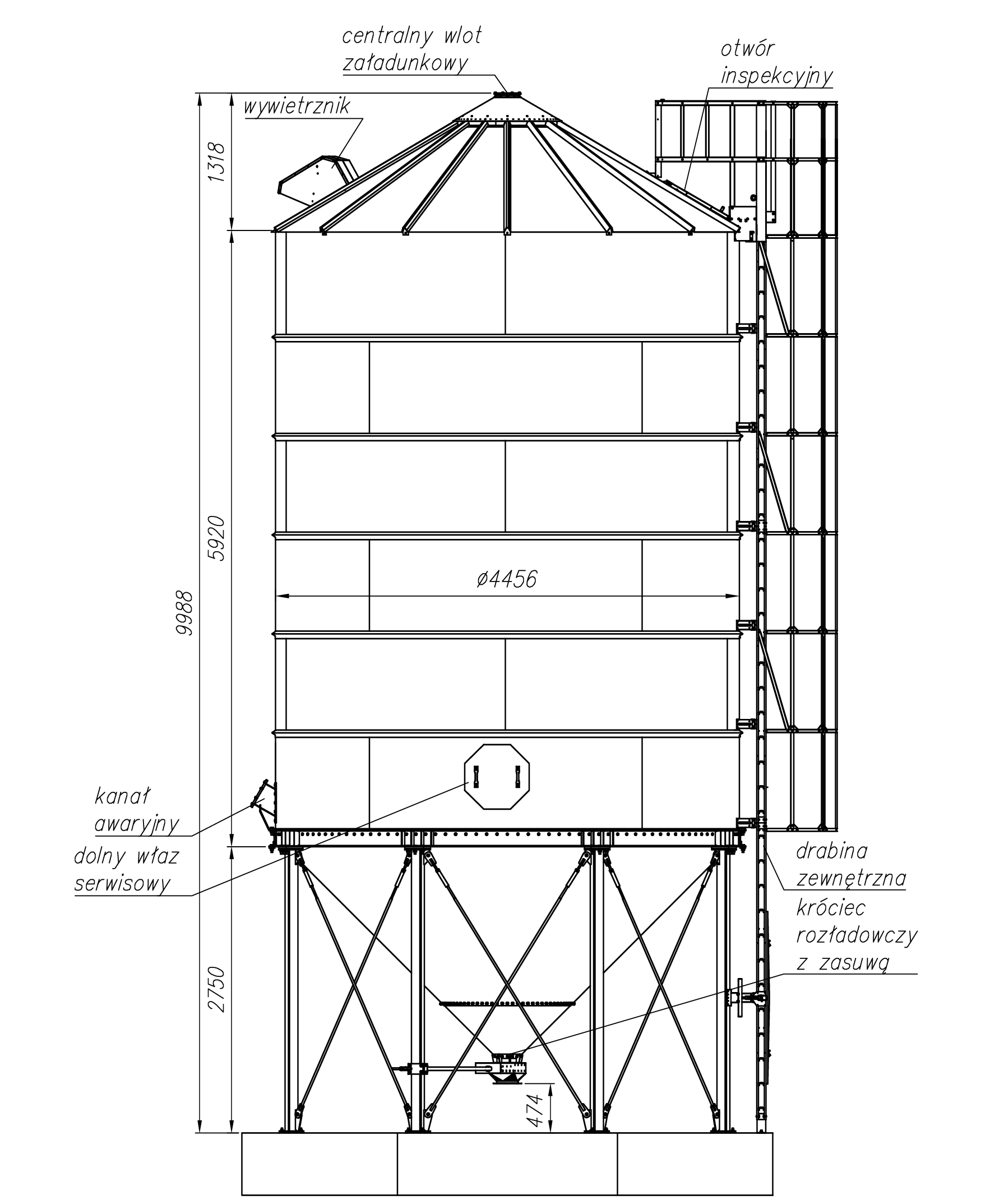

  • Silos typu K60/6

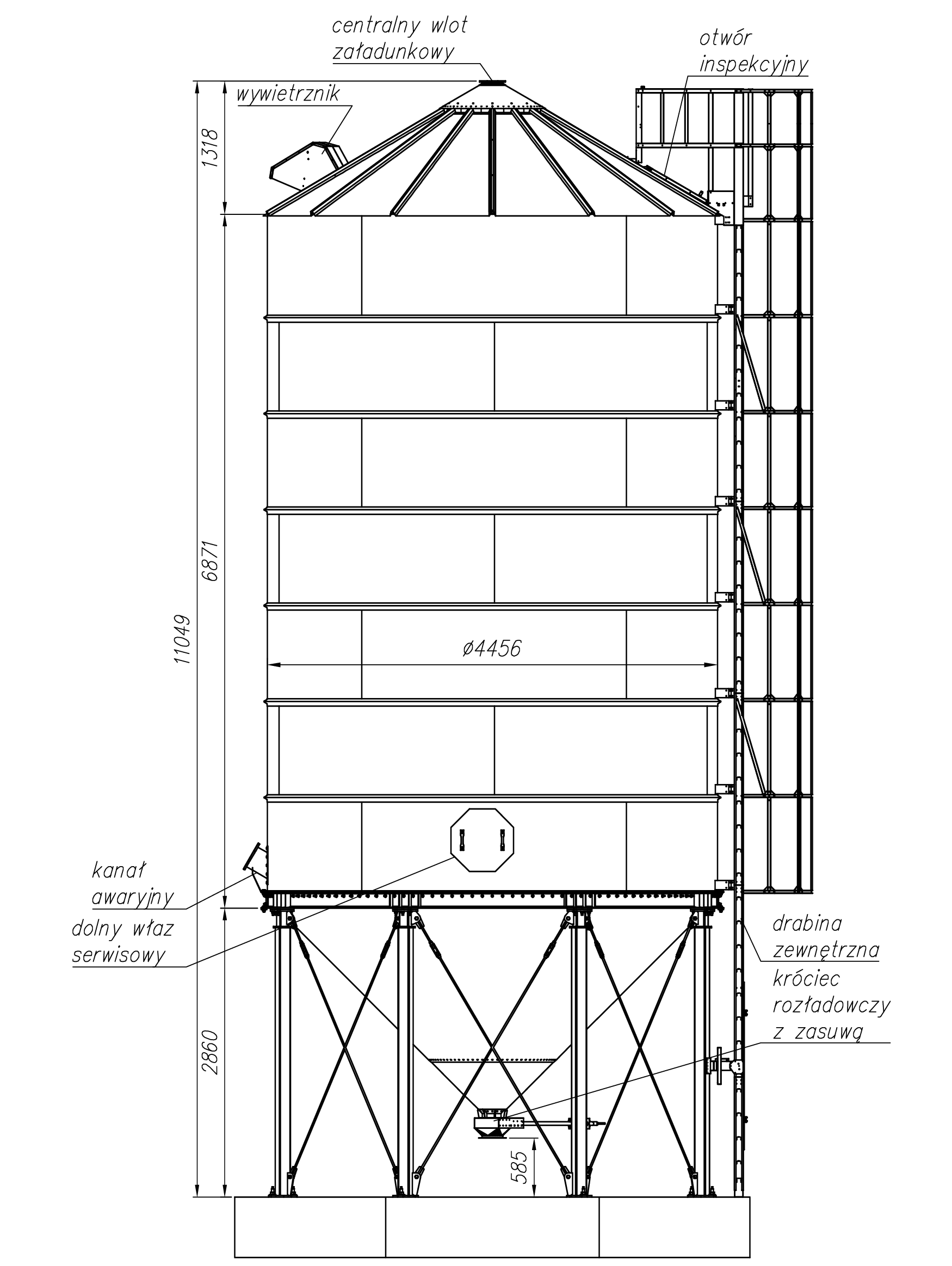

  • Silos typu K60/7

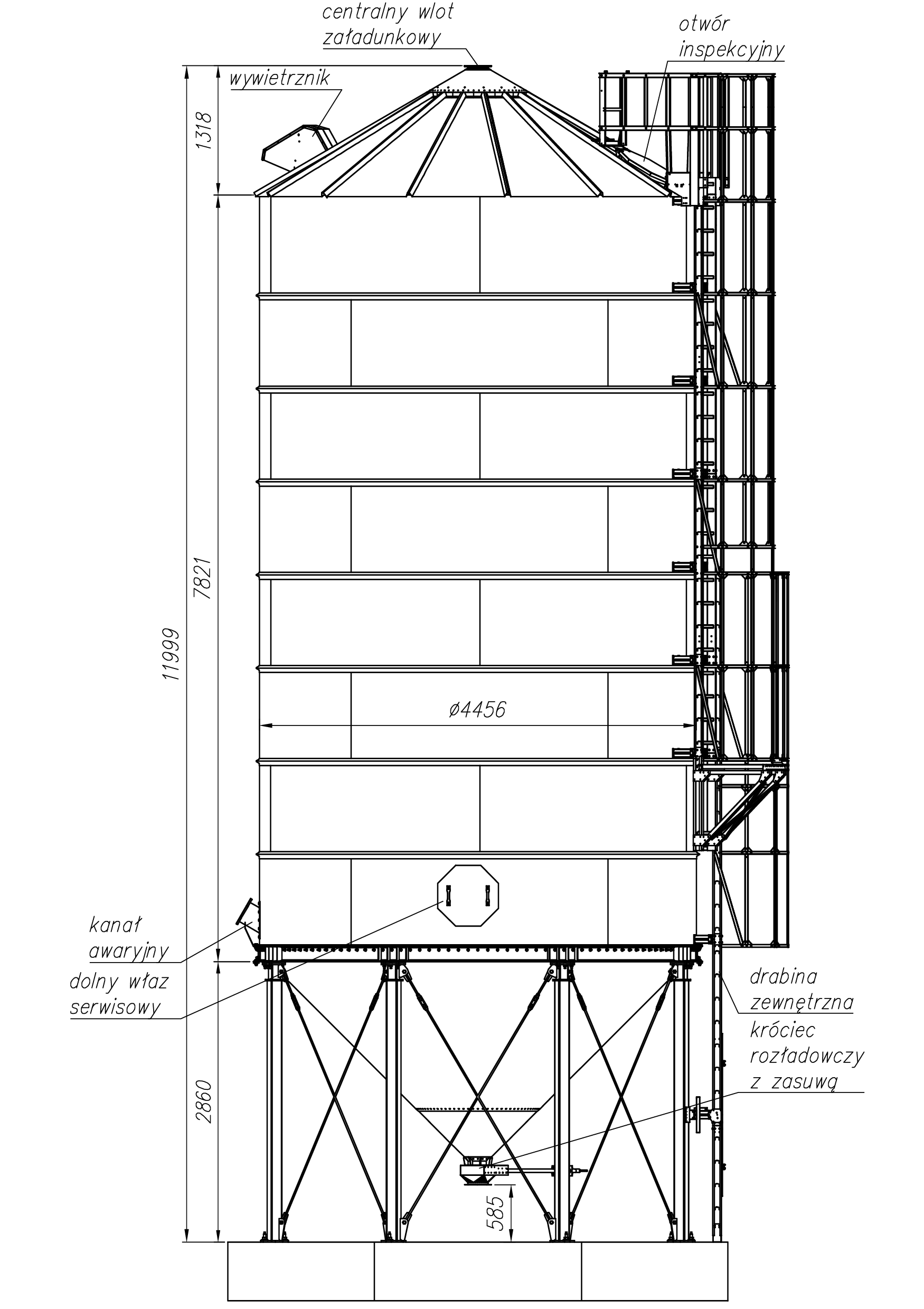

  • Silos typu K60/8

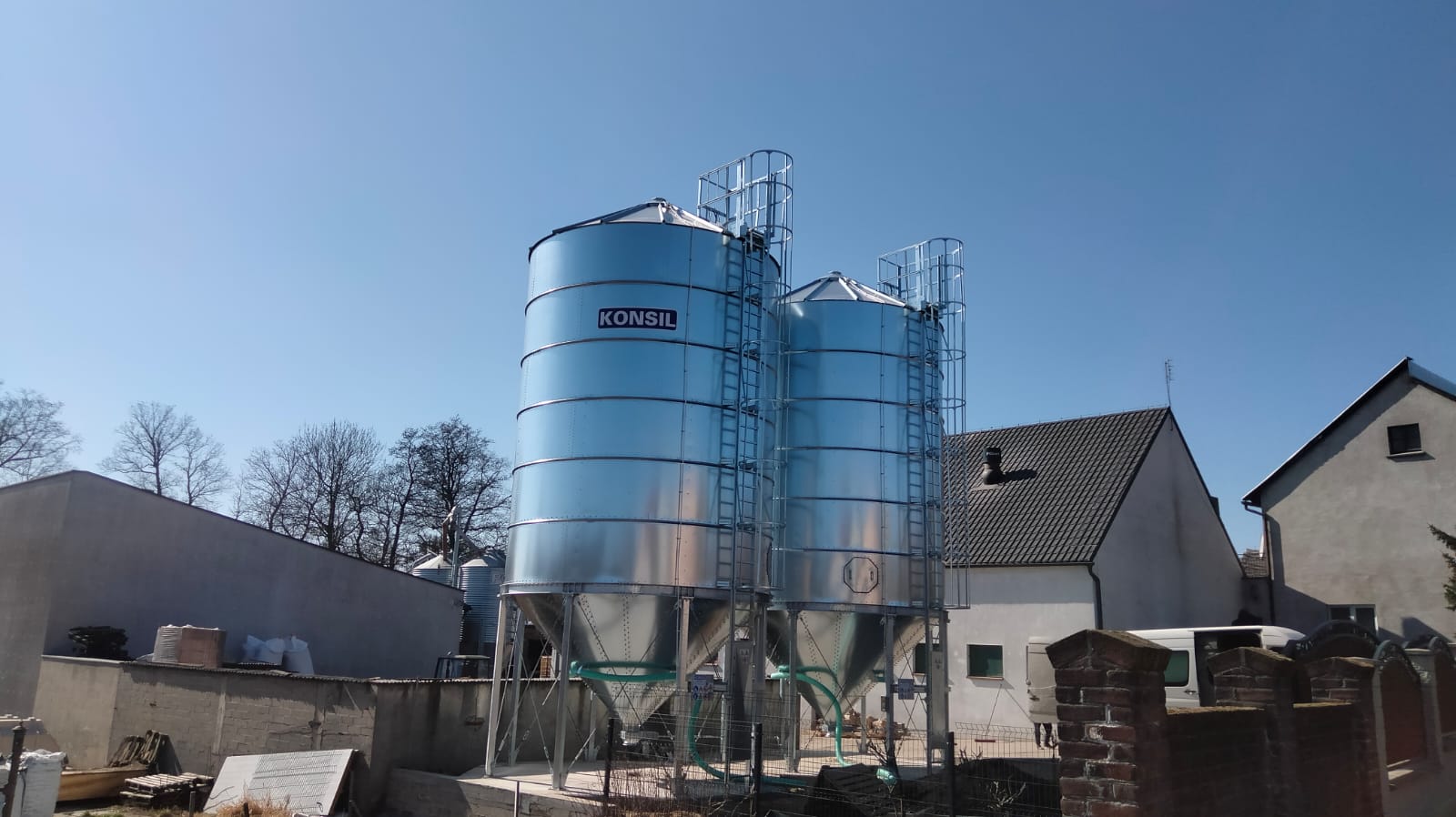

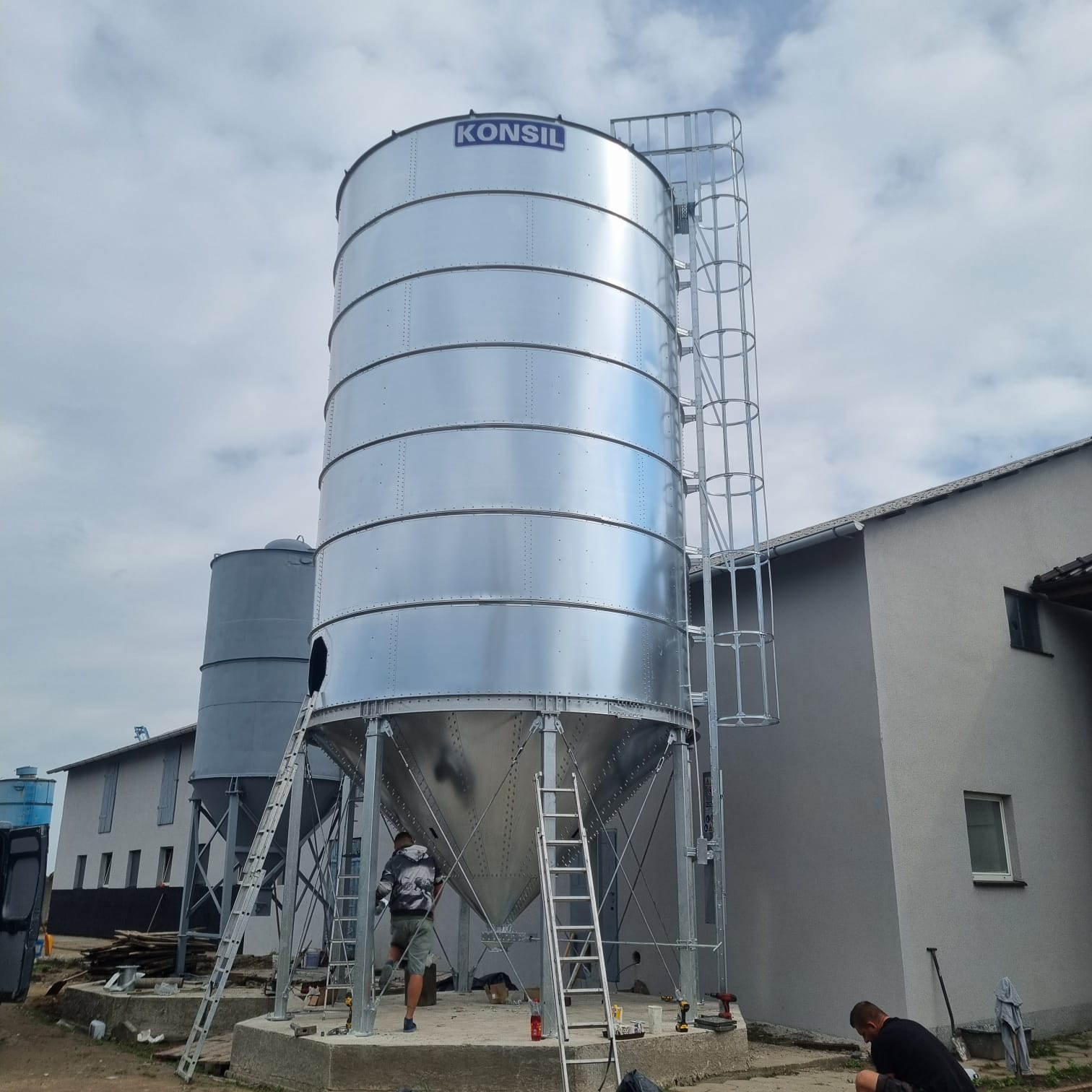

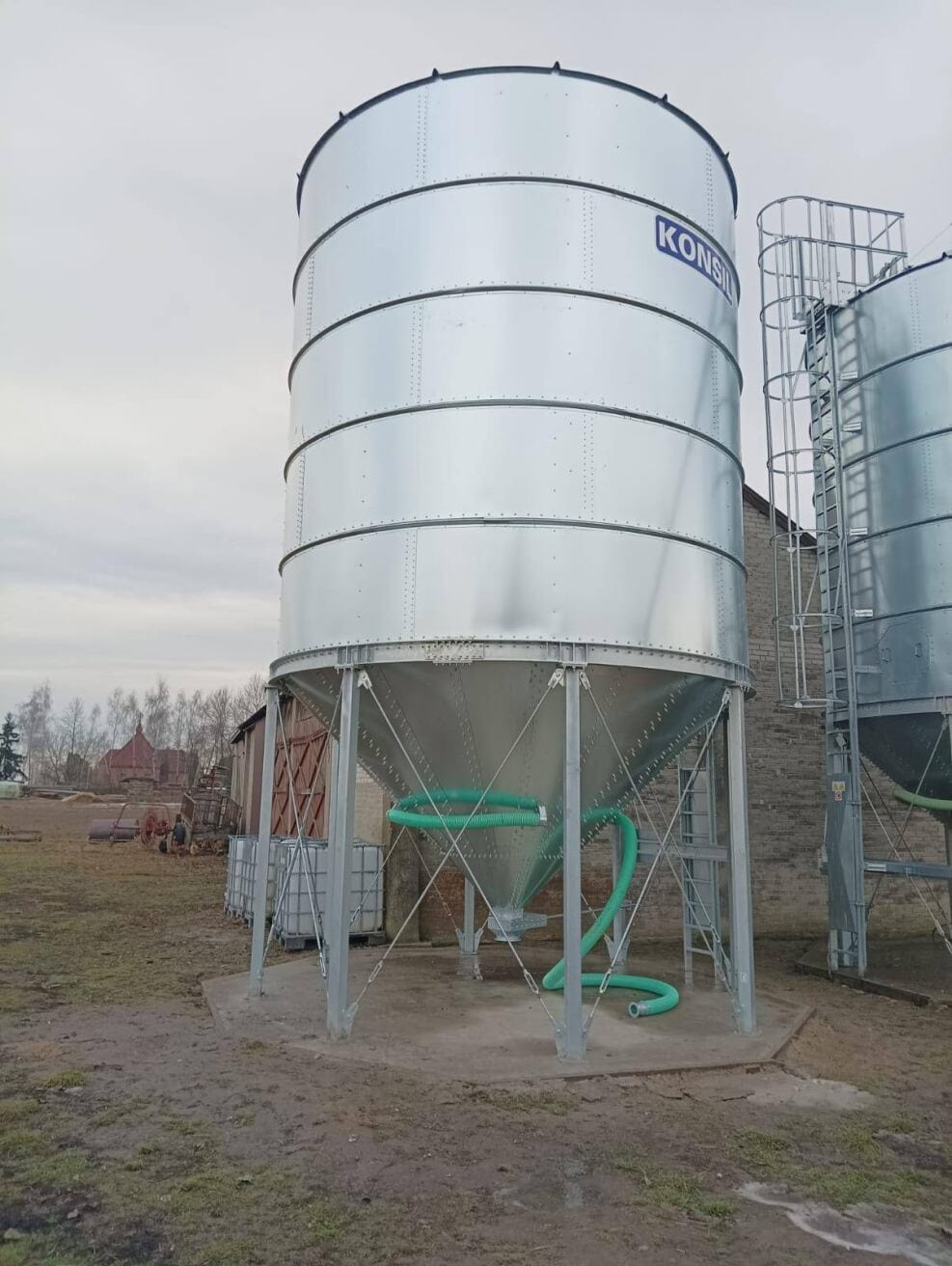

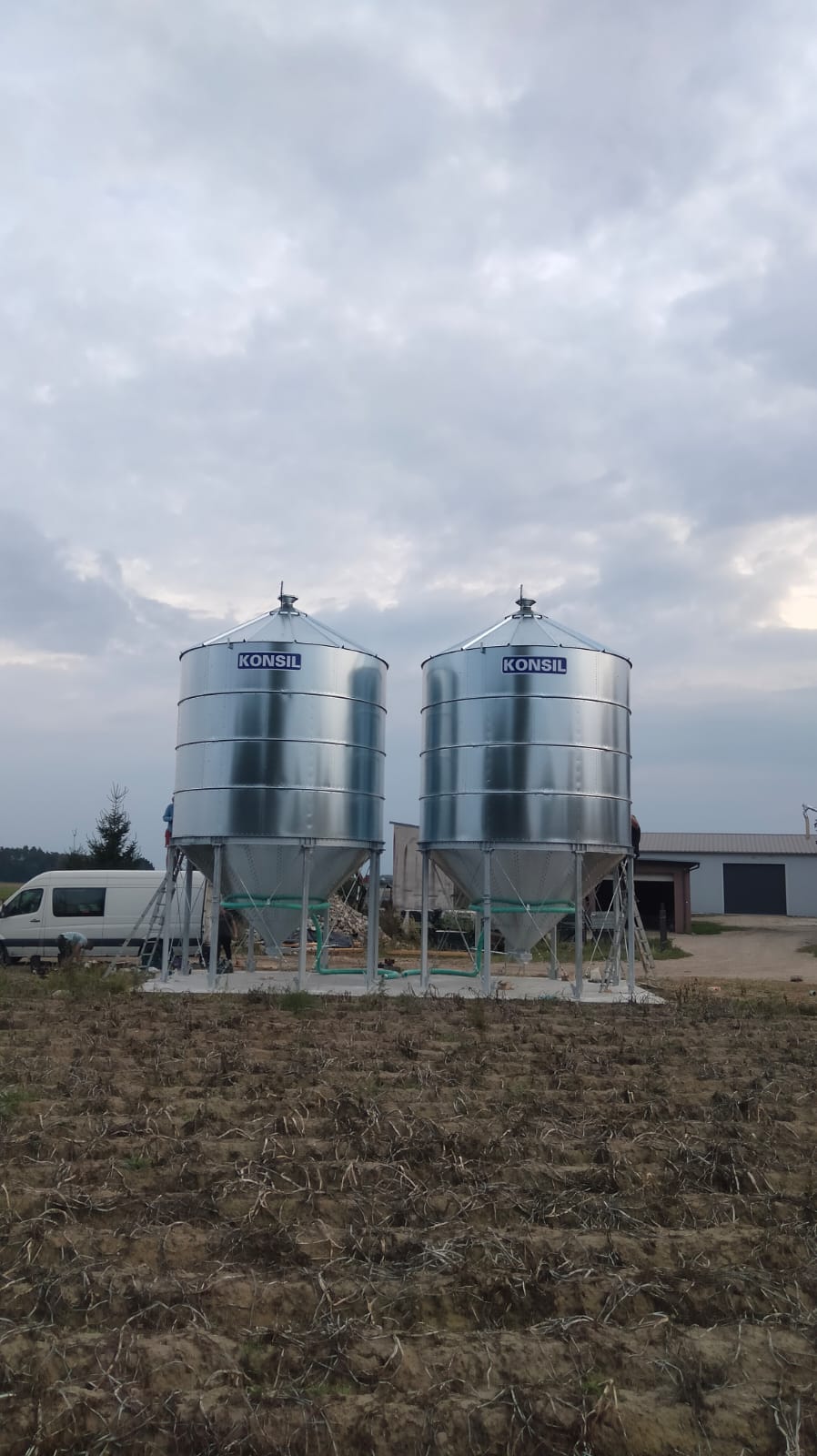

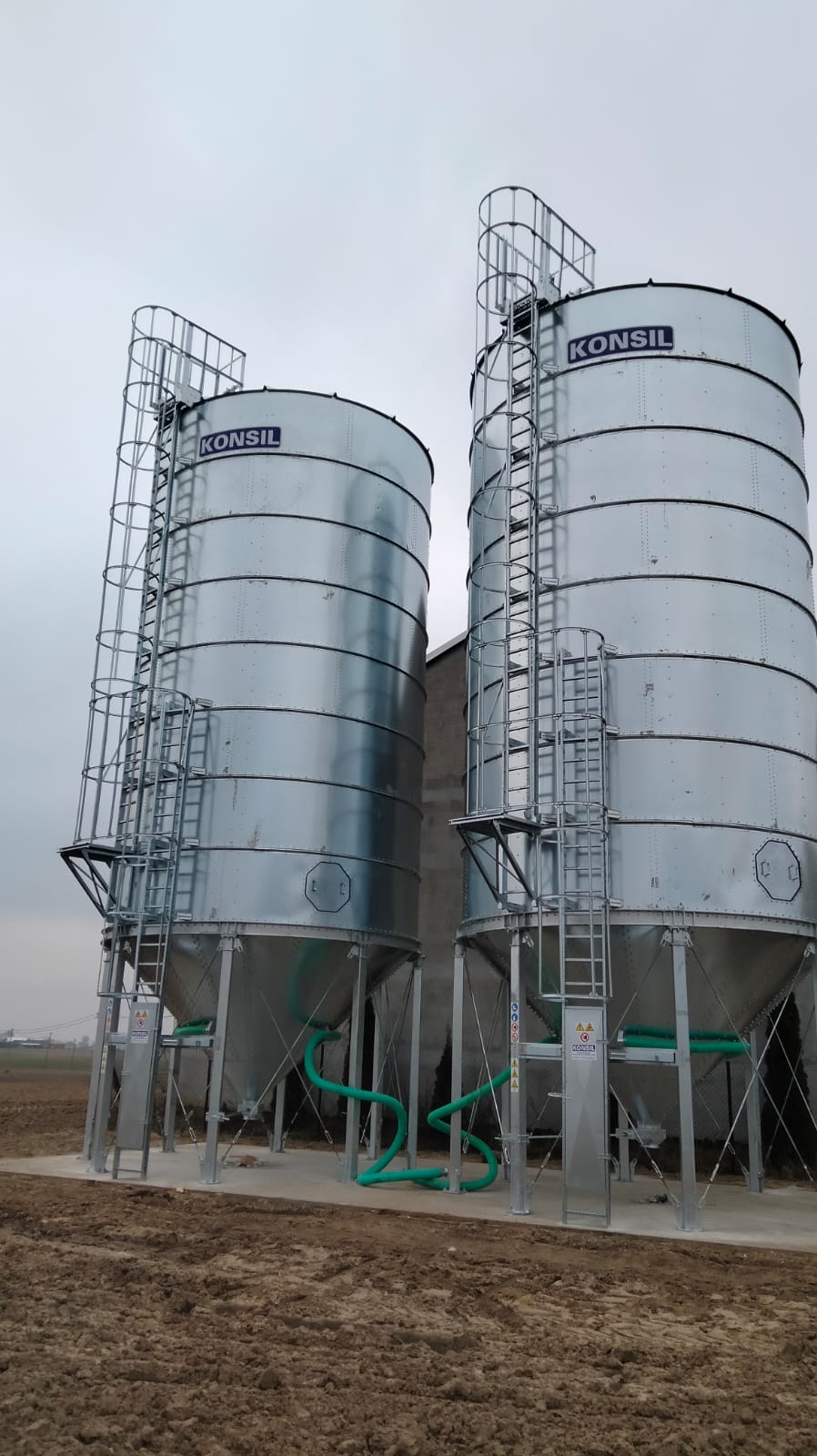

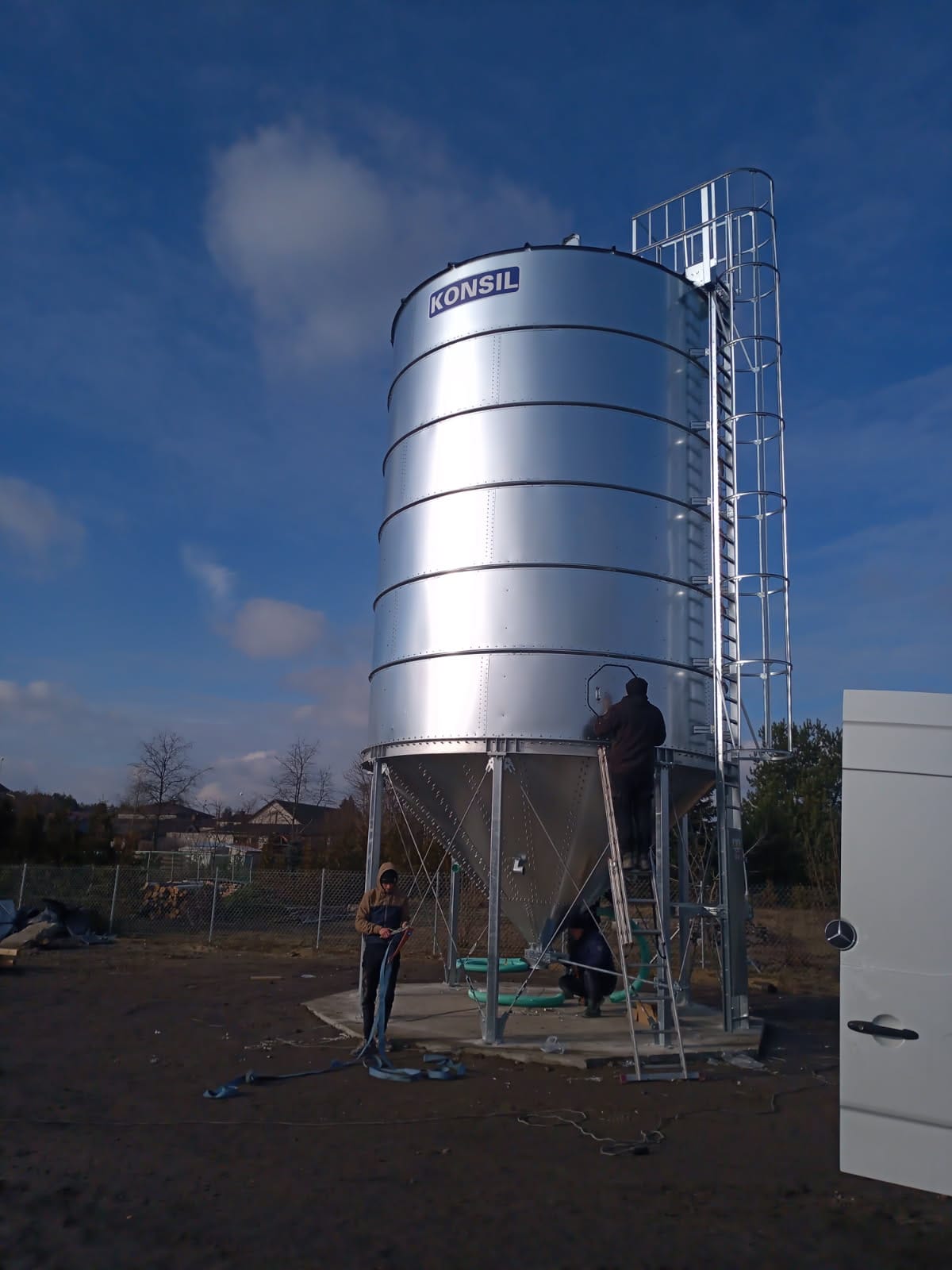

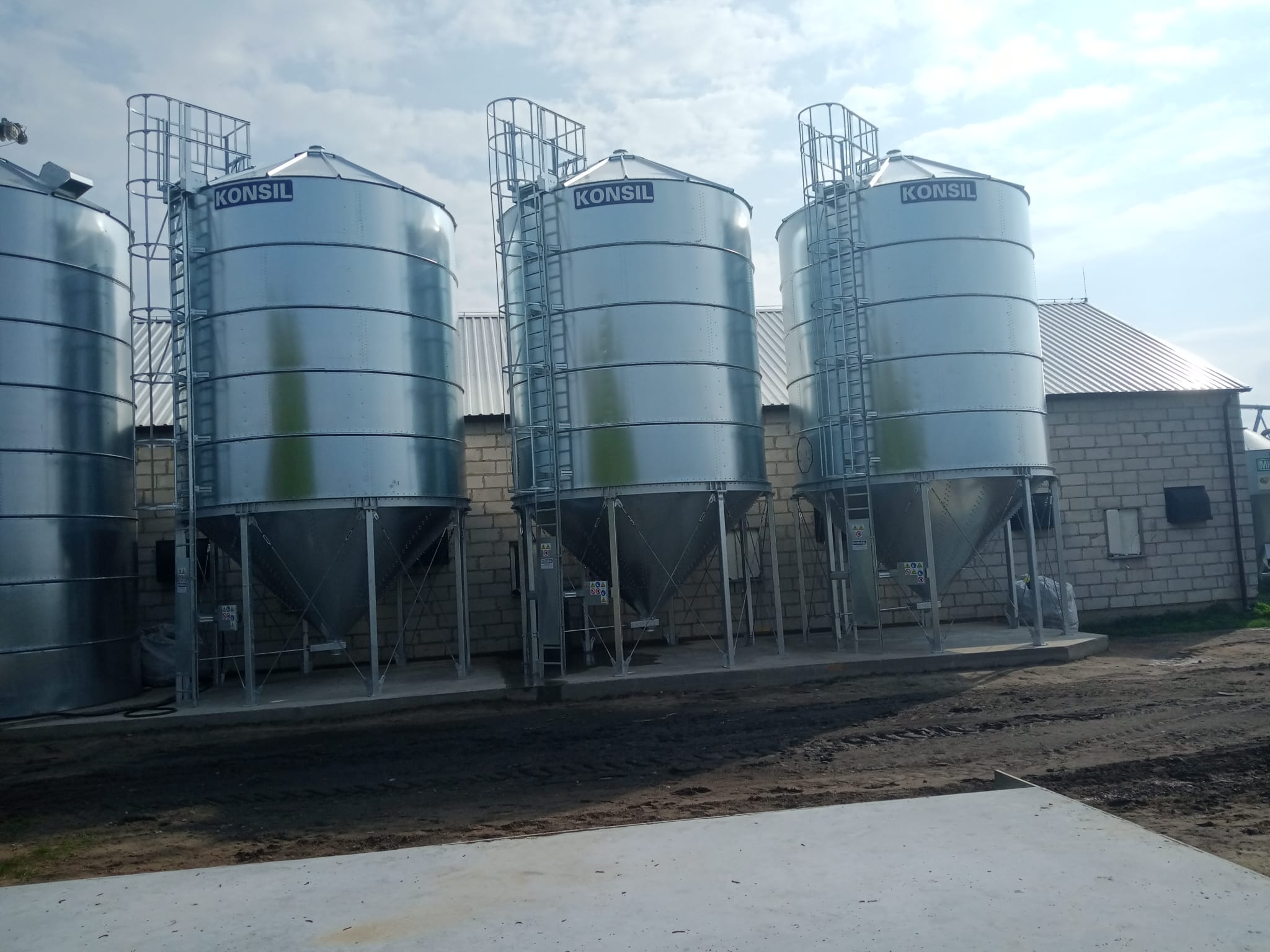

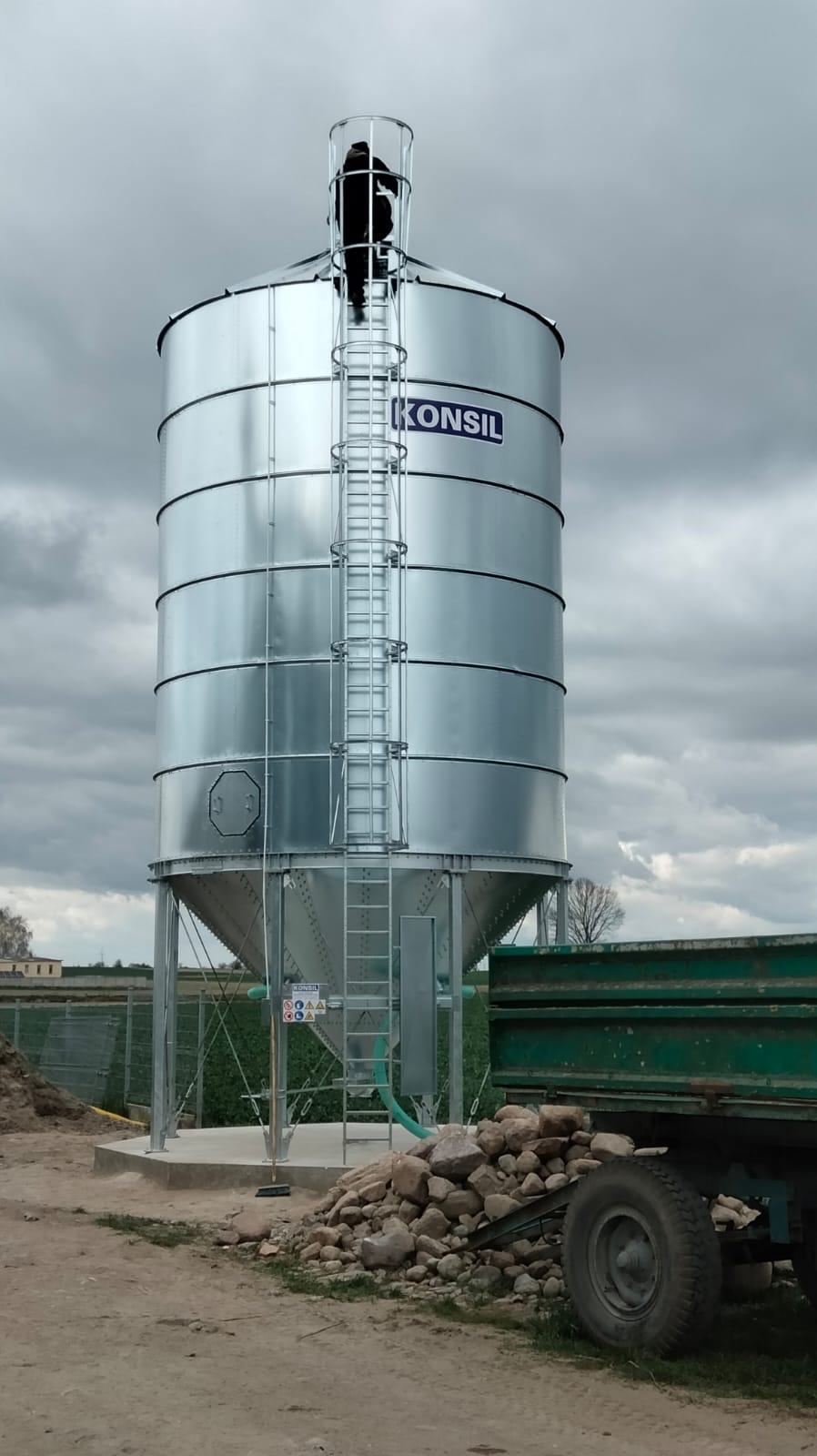

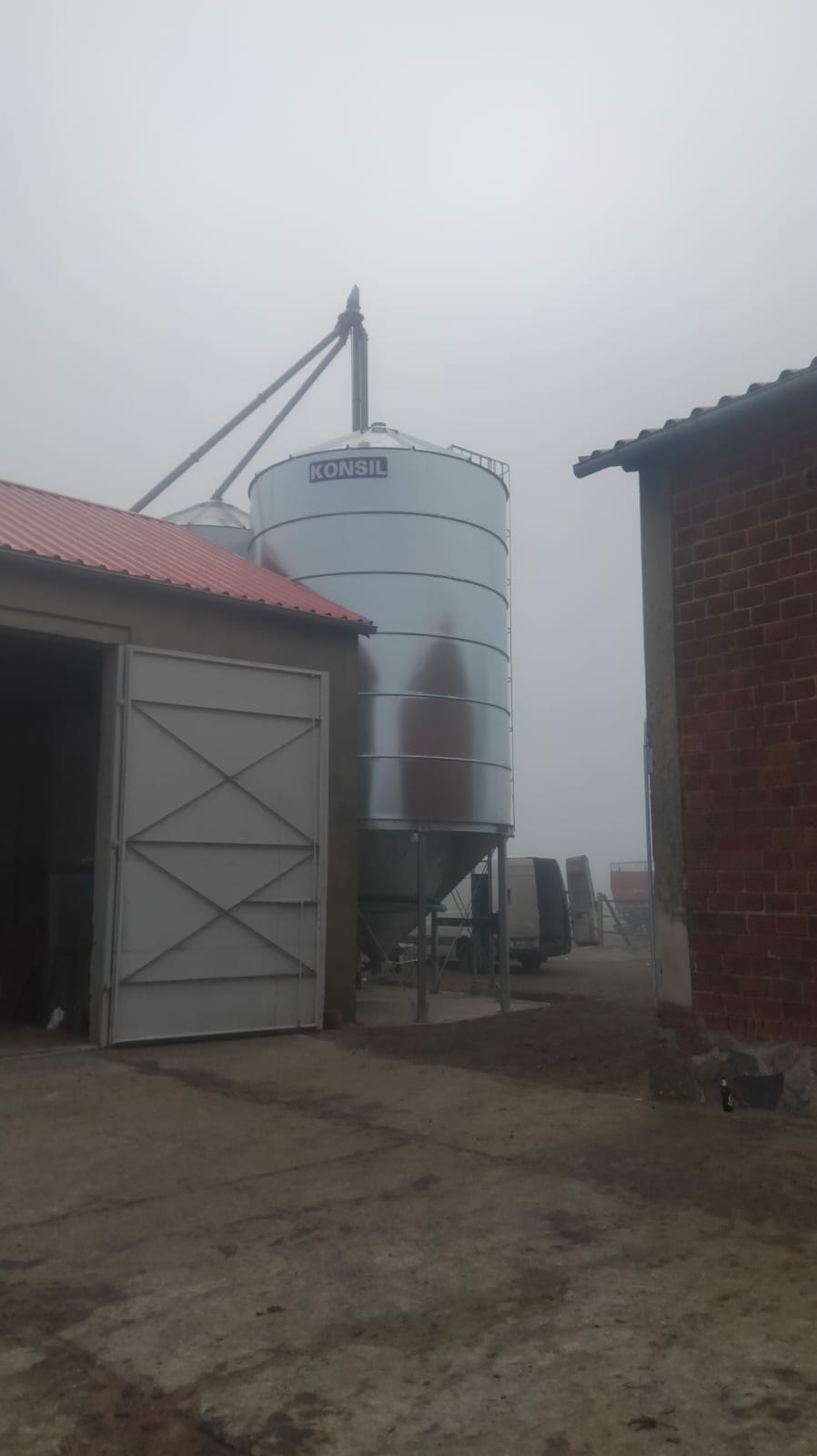

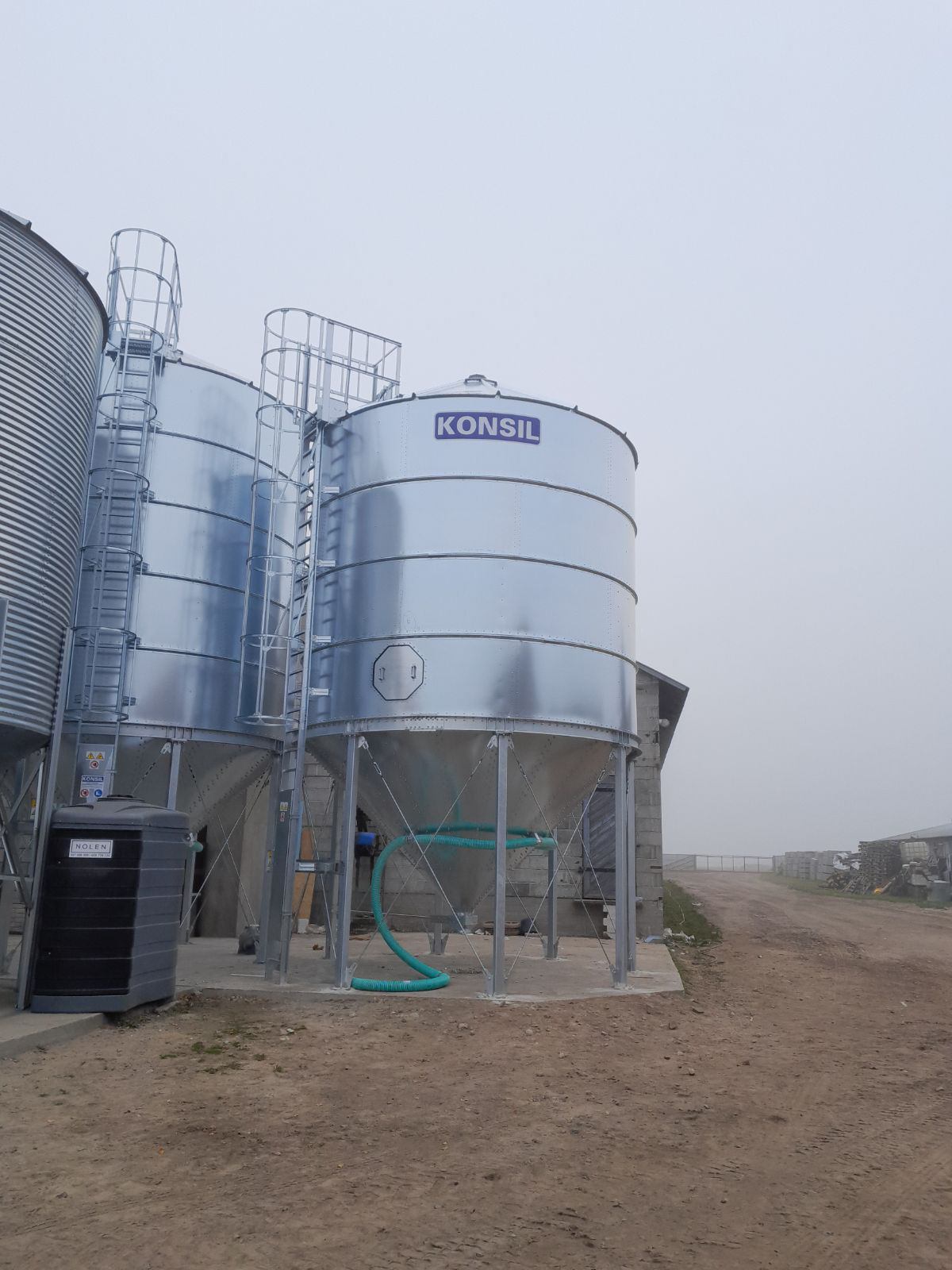

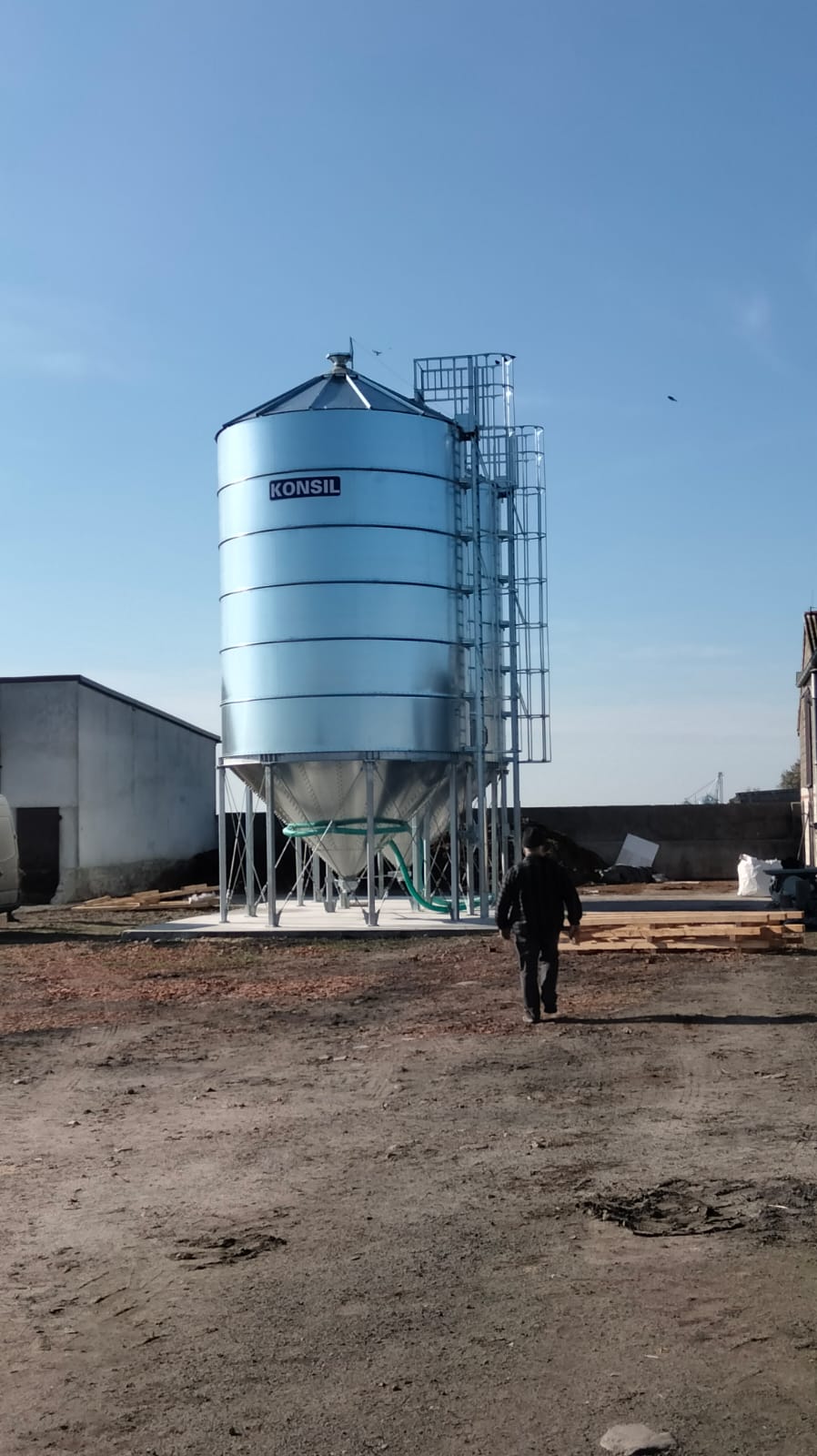

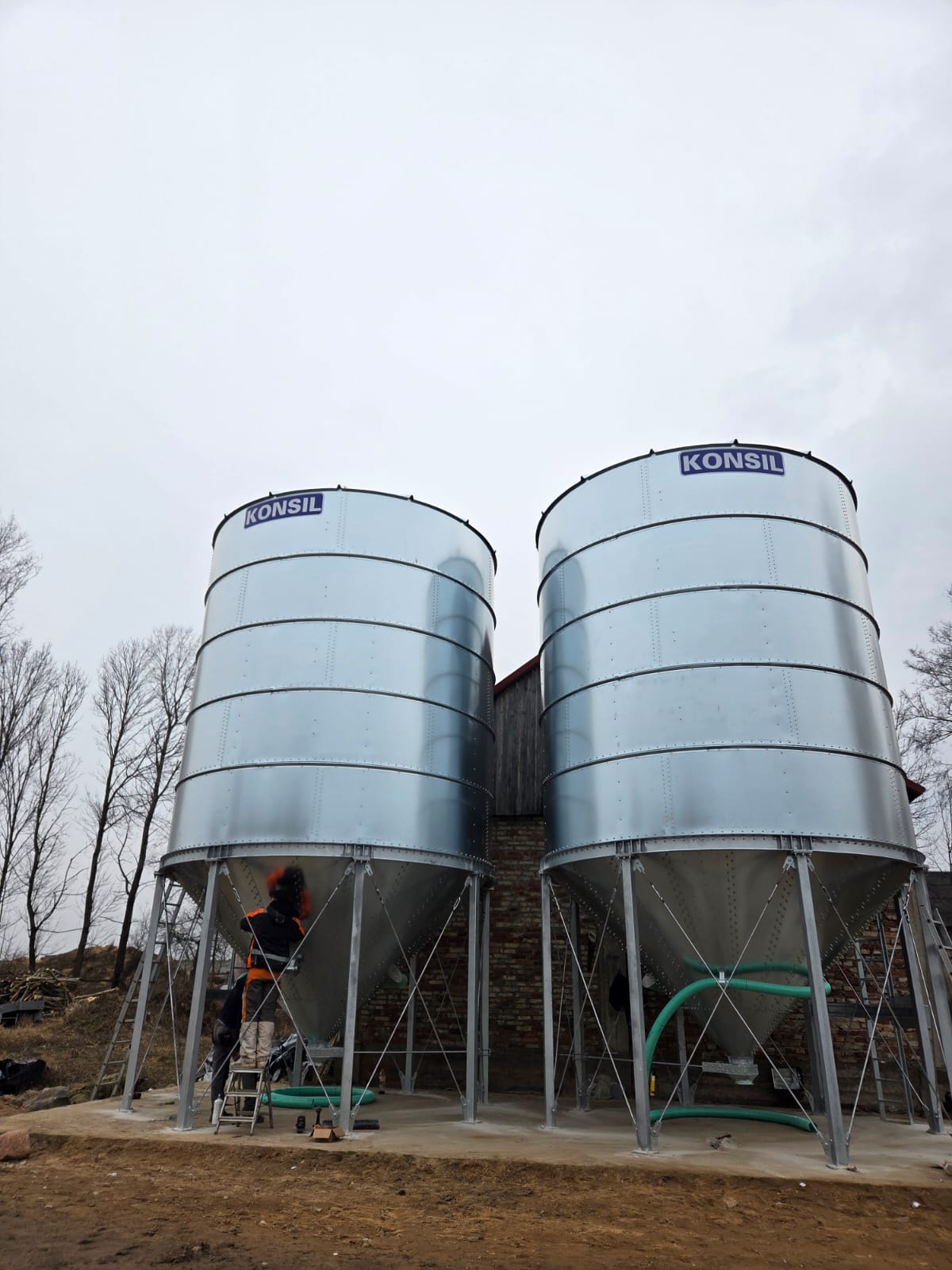

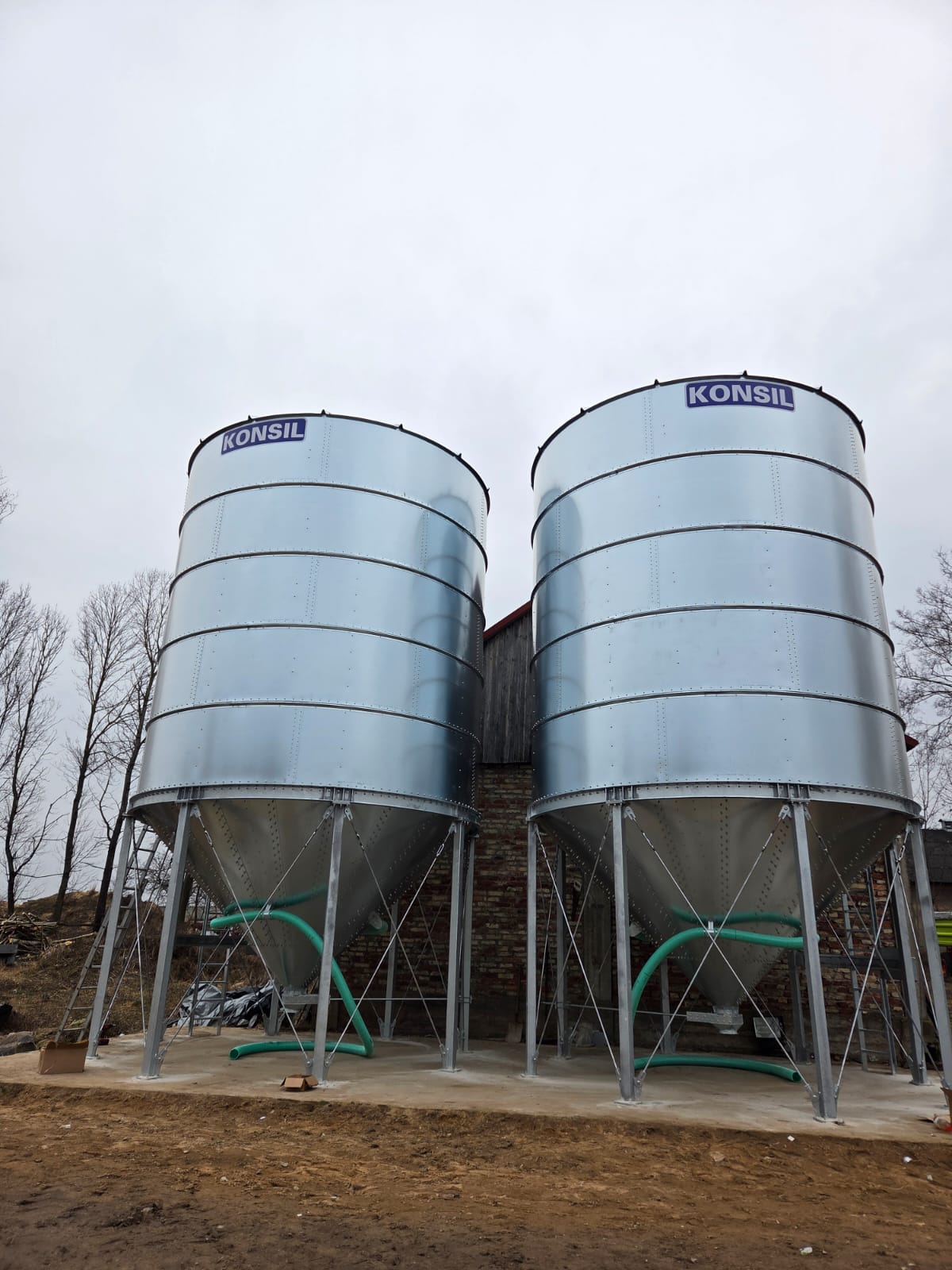

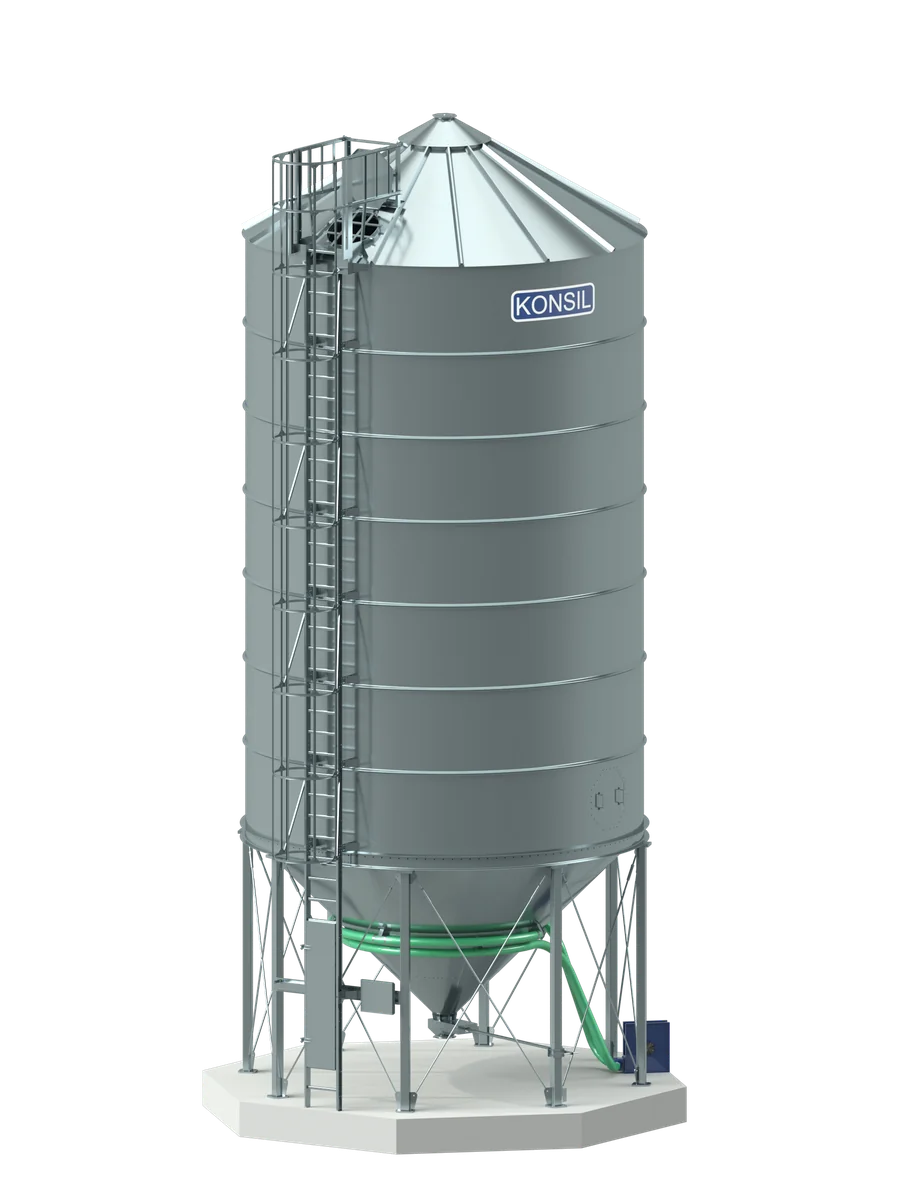

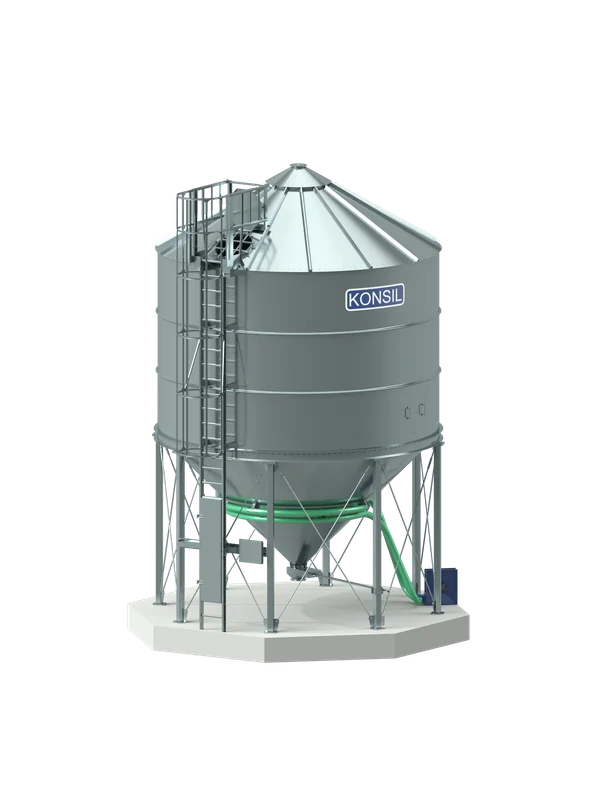

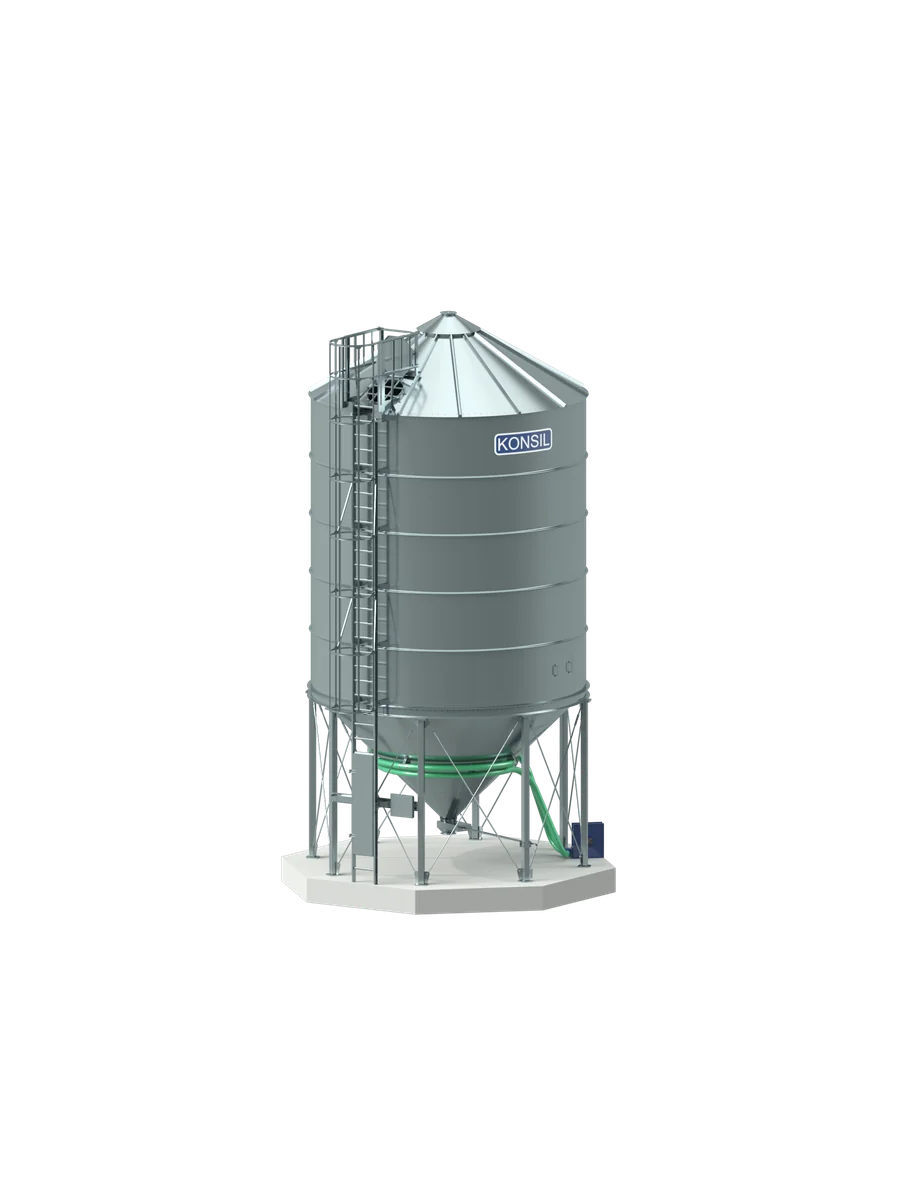

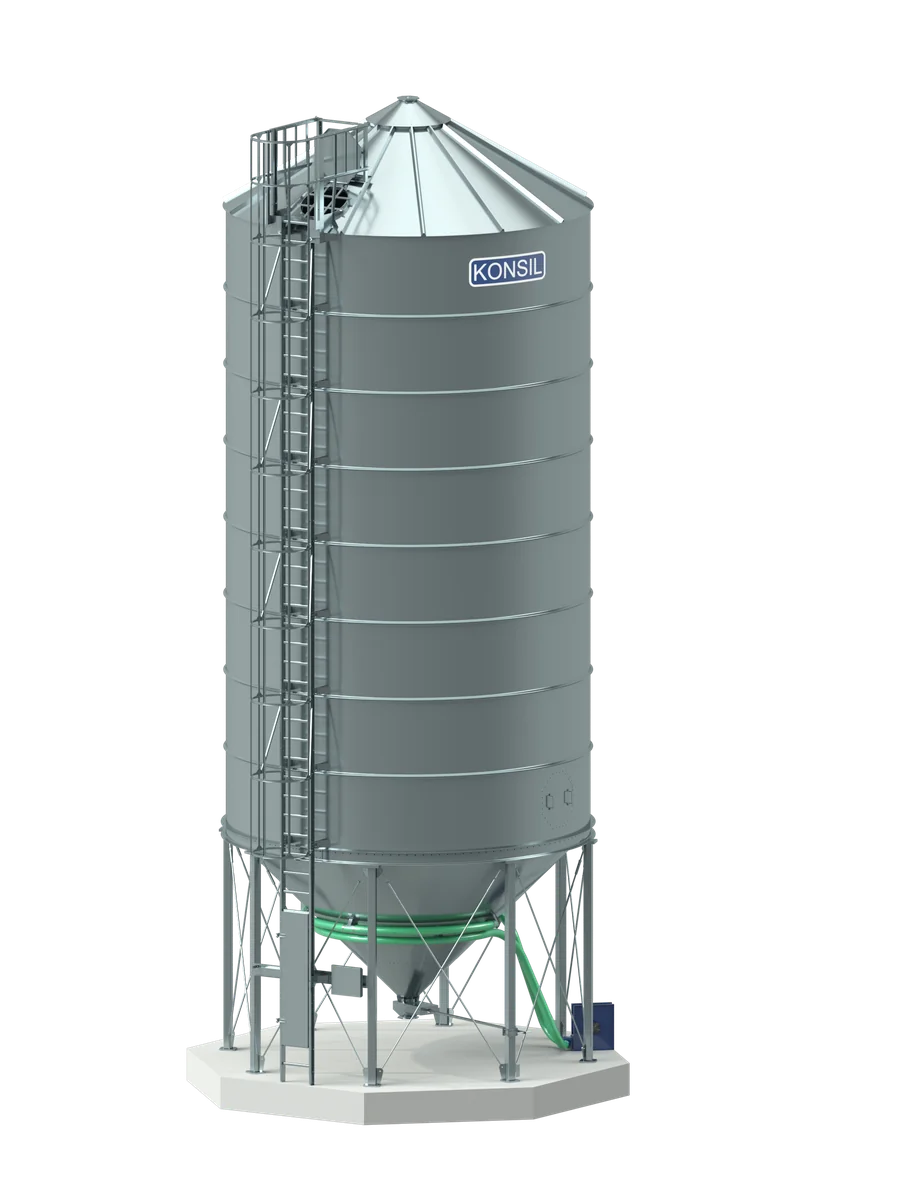

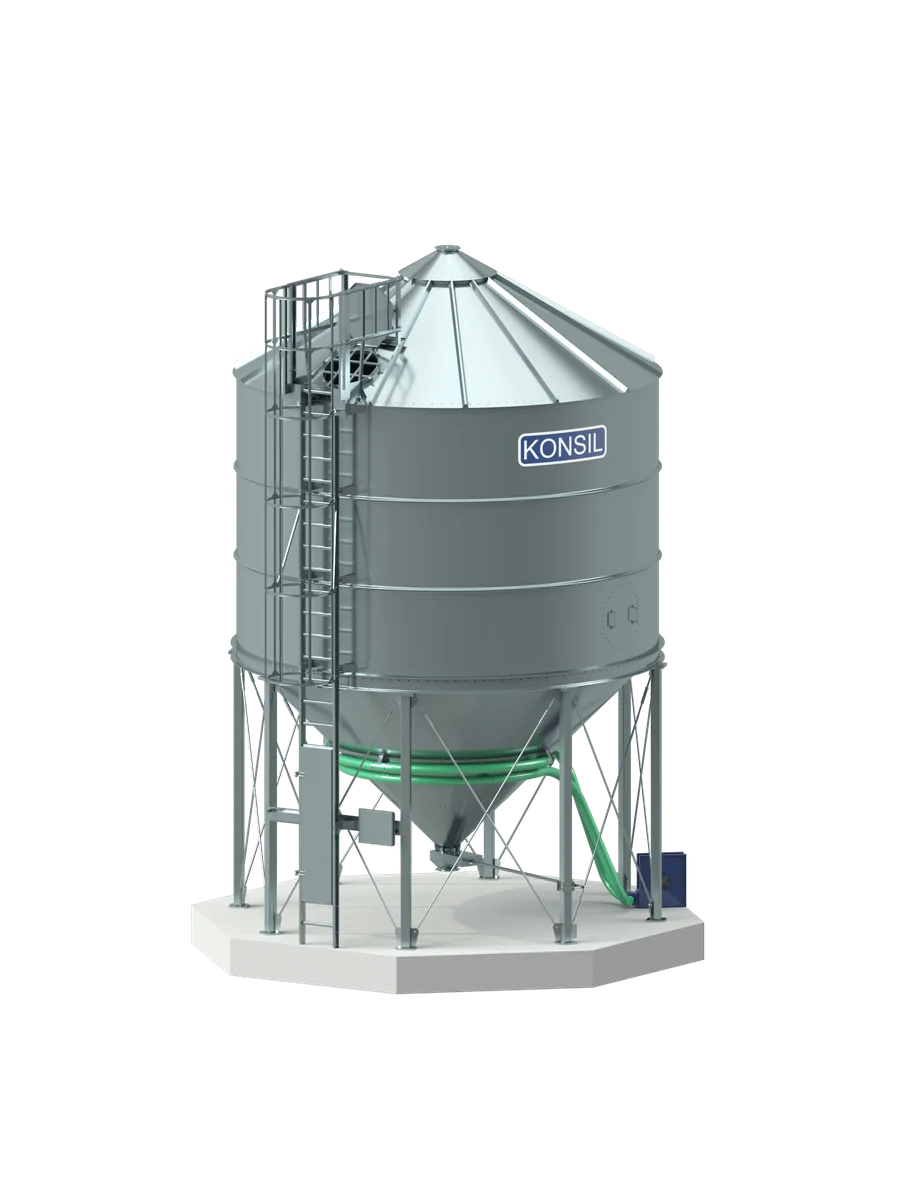

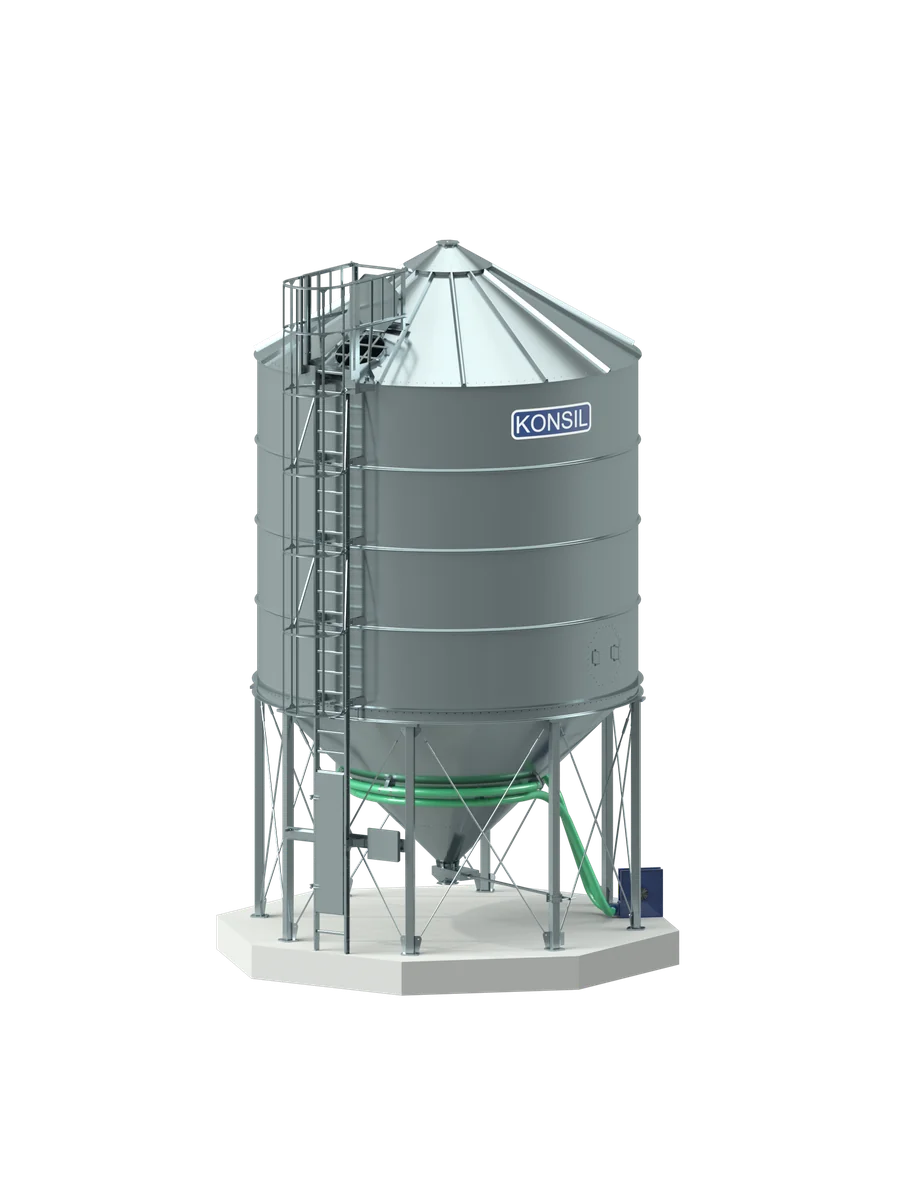

Galeria silosów lejowych KONSIL60
